Einbauanleitung Artikel-Nr.: 45116
9 Frequenzweichenmontage / Lautsprecheranschluss
9.1 Türverkleidung mit der Rückseite nach oben auf eine ebene Fläche legen.
9.2 Ausschnitt für Frequenzweiche auf dem Styropor anzeichnen (Abstand zur linken Kante: ca. 8
cm).
9.3 Markierung mit einem Cutter ausschneiden (VORSICHT! Türverkleidung nicht beschädigen!)
und Ausschnitt entnehmen.
9.4 Frequenzweiche in den Ausschnitt einsetzen und mit Heisskleber fixieren.

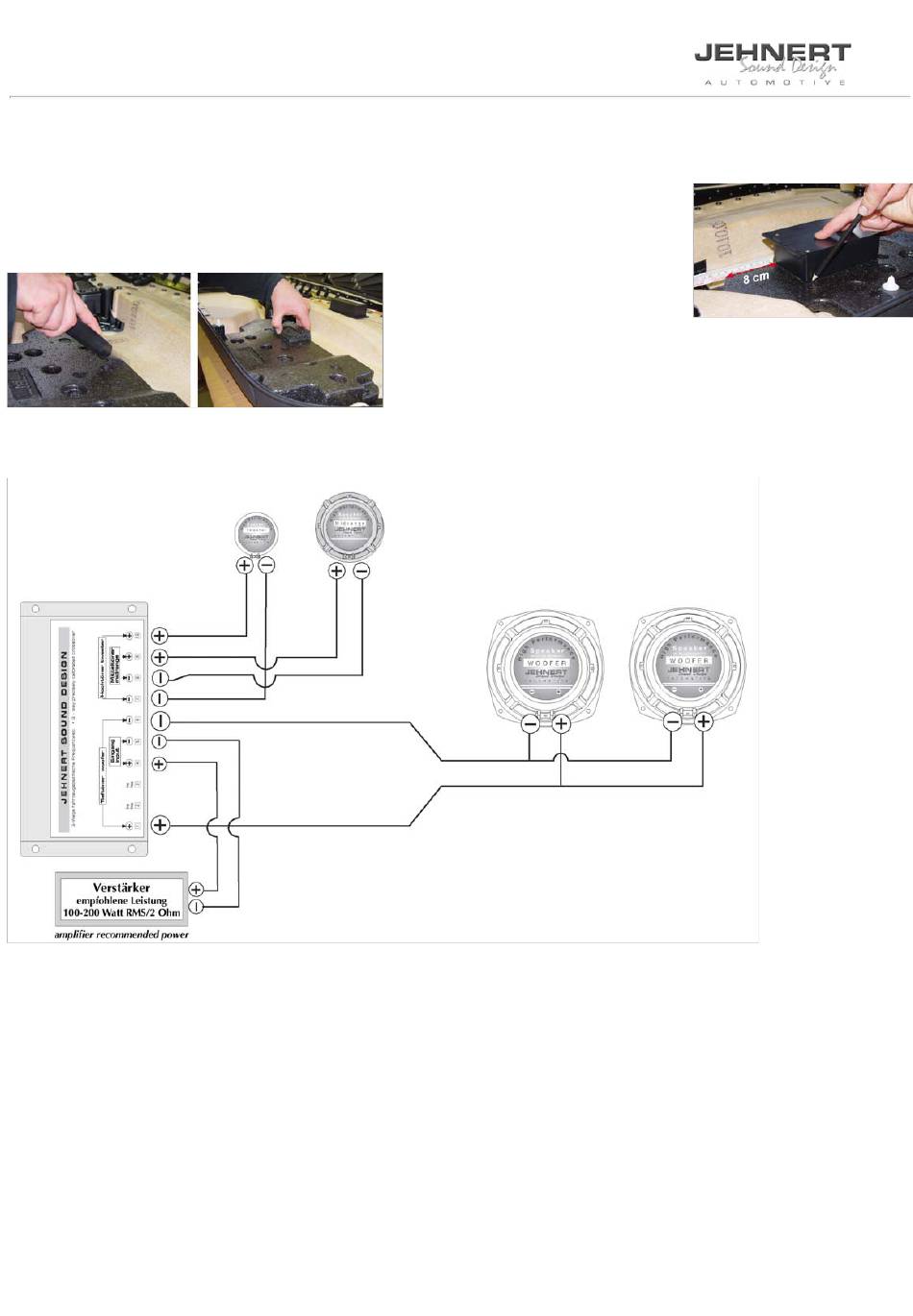

9.5 Frequenzweichen vorverkabeln - vgl. Schaltbild.
9.6 Alle Lautsprecherkabel gem. Schaltplan an die Frequenzweiche anschließen.
9.7 Tief- und Mitteltöner einsetzen.
Seite 7 von 8
