Einbauanleitung Artikel-Nr.: 45116

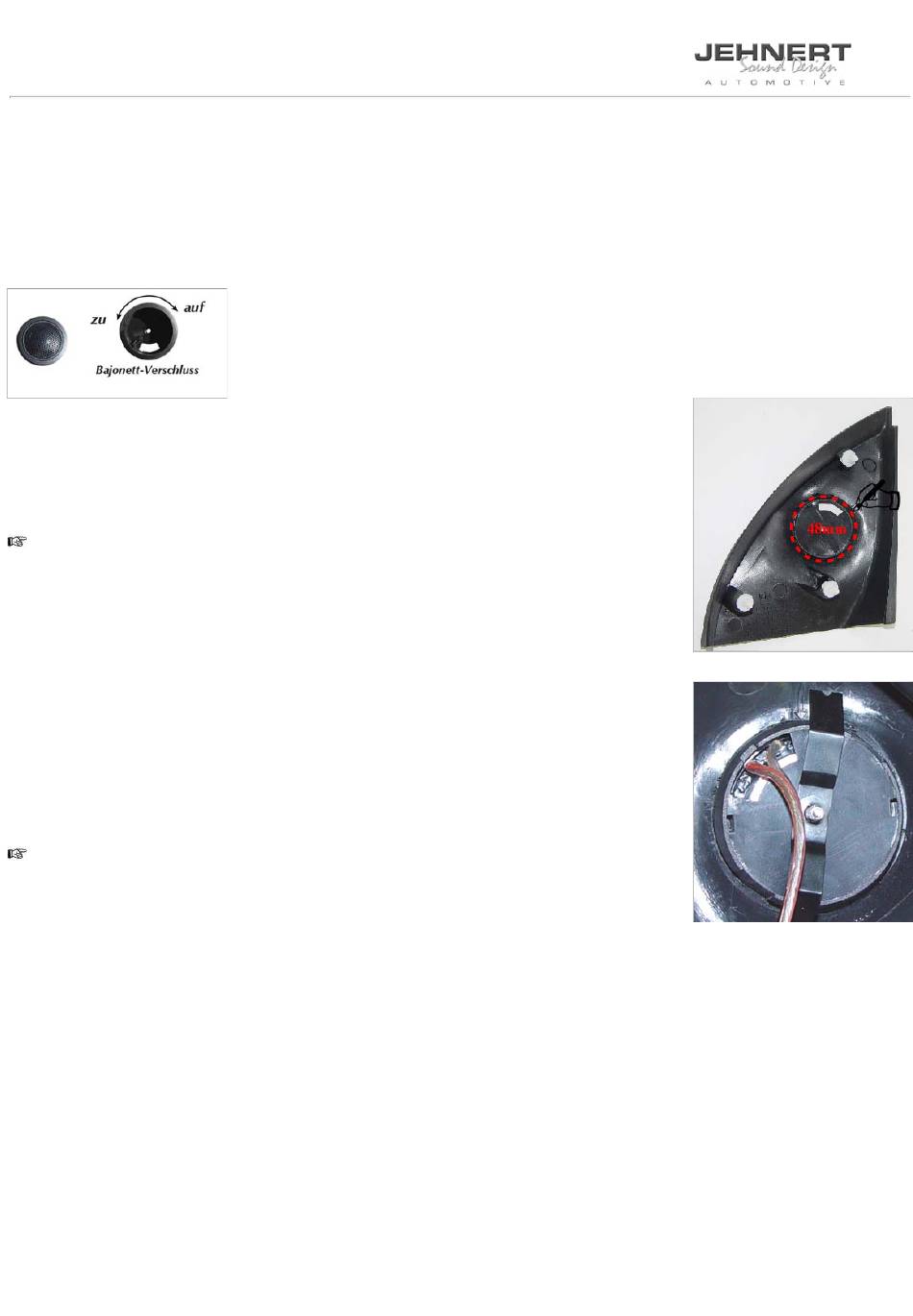

6 Hochtöner-Montage Spiegeldreieck - Originaleinbauort mit Montagehalter
6.1 Spiegeldreieck und werkseitigen Hochtöner demontieren. Anschlusskabel abstecken.
Hochtöner und Original-Anschlußkabel werden nicht mehr verwendet, Kabel am Kabelbaum zurückbinden.
6.2 Dämm-Matte entfernen und Hochtöner-Abdeckgitter an den drei Plastikschweißpunkten vorsichtig mit einem Schraubenzieher
abhebeln (Abdeckgitter wird nicht mehr verwendet).
6.3 Hochtöner aus der Montagehalterung entfernen:
--- > Bajonett-Verschluss: nach rechts drehen und mittels der Schraube aus der Halterung herausdrücken.
6.4 Spiegeldreieck-Rückseite: Montagehalterung am Original-Lautsprecher-Ausschnitt
positionieren. Umriss der Montagehalter-Rückseite »ø 48mm« anzeichnen und mit einer Stich- oder
Lochsäge den Ausschnitt vorsichtig innerhalb der Markierungslinie an die Ausschnittgröße des
Montagehalters anpassen. Ausschnittrand evtl. mit Dremel exakt anpassen.
Hinweis: Damit der Ring des Montagehalters plan abschließt, muß nach oben hin etwas mehr
entfernt werden.
Kontrolle: Der Montagehalter muss exakt plan auf der Spiegeldreieck-Vorderseite
abschließen.
6.5 Spiegeldreieck-Vorderseite: Montagehalter so einsetzen, dass das JEHNERT-Signet auf dem
Hochtöner exakt waagerecht sitzt. --> Drehung des Bajonett-Verschlusses berücksichtigen!
6.6 Montageklammer auf der Montagehalter-Rückseite positionieren und ggfs. mit Heißkleber
fixieren.
Schraube M4x10 eindrehen und Montageklammer mit Montagehalter verschrauben.
6.7 JEHNERT-Hochtöner in die Nuten am Montagehalter-Rand einsetzen; dabei Hochtöner-
Anschlusskabel durch die Kabeldurchführung im Montagehalter führen. Hochtöner durch leichte
Links-Drehung befestigen (Bajonett-Verschluß).
6.8 Anschlusskabel JEHNERT-Hochtöner mit Lautsprecherkabel (1,5 - 4 qmm) adaptieren,
Kabellänge bis Frequenzweichen-Montageort in der Fahrzeugtüre.
Zur Vermeidung von Vibrationsgeräuschen alle Kabelstränge mit Isolierband o.ä.
sichern.
6.9 Spiegeldreieck wieder montieren.
