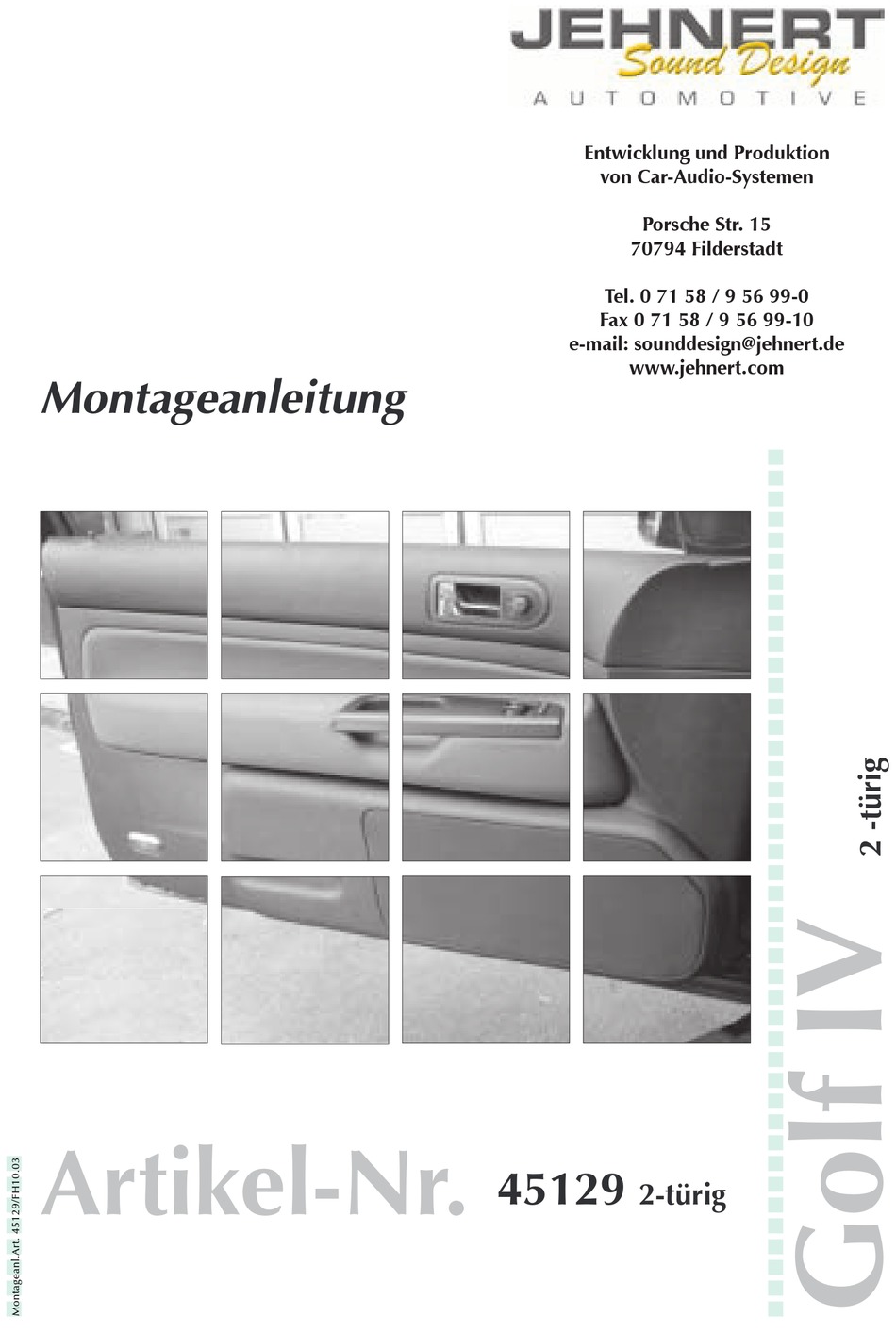

Montageanleitung
Artikel-Nr.
Jehnert Sound Design
Entwicklung und Produktion
von Car-Audio-Systemen
Porsche Str. 15
Car-Audio-Systemen
70794 Filderstadt
Heinrich-Hertz-Str. 11
Tel. 0 71 58 / 9 56 99-0
Fax 0 71 58 / 9 56 99-10
e-mail: sounddesign@jehnert.de
Tel.: 0711-77 97 87- 87
www.jehnert.com
Fax: 0711-77 78 921
e-mail: sounddesign@jehnert.de
45129
2-türig
JEHNERT
Sound
Sound
D E S I G N
Entwicklung und
Produktion von
70794 Filderstadt
www.jehnert.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für JEHNERT SOUND DESIGN Golf IV
Inhaltszusammenfassung für JEHNERT SOUND DESIGN Golf IV
- Seite 1 JEHNERT Sound Sound D E S I G N Jehnert Sound Design Entwicklung und Produktion Entwicklung und von Car-Audio-Systemen Produktion von Porsche Str. 15 Car-Audio-Systemen 70794 Filderstadt Heinrich-Hertz-Str. 11 Tel. 0 71 58 / 9 56 99-0 70794 Filderstadt Fax 0 71 58 / 9 56 99-10 e-mail: sounddesign@jehnert.de...
-
Seite 2: Inhaltsverzeichnis
Service / Fehlersuche............. 14 Garantie ................15 Bitte folgen Sie den Anweisungen der Montageanleitung “Schritt für Schritt” und prüfen Sie den Packungsinhalt Besonders wichtige Hinweise enthalten folgende Markierung: � 45129 - Golf IV “2-türig” - 1 - © JEHNERT SOUND DESIGN... -
Seite 3: Packliste
Schrauben-Senkkopf, M 4 x 50 Die Ware wurde sorgfältig verpackt und auf ihre Vollständigkeit geprüft. Bei Fehlmengen, Schäden oder Mängel beachten Sie bitte unsere Garantieleistungen auf der Rückseite dieser Montageanleitung. 45129 - Golf IV “2-türig” - 2 - © JEHNERT SOUND DESIGN... -
Seite 4: Demontage Der Türverkleidung
2.2.2. Türgriff-Blende (A1) von unten weghebeln und darunterliegende 2 Kreutzkopf-Schrauben (F1+2) entfernen. 2.2.3. Alle 4 Torx-Schrauben (D1-3) an der Türverkleidungsunterkante und Torx-Schraube (D4) an der Türverkleidungsinnenseite enfernen. 2.2.4. siehe Fahrerseite 1.1.5. - 1.1.8. 45129 - Golf IV 2-türig - 3 - © JEHNERT SOUND DESIGN... -
Seite 5: Montage Des Hochtöners Im Original-Spiegeldreieck
2.3.1. Hochtöner vorverkabeln (Kabellänge bis zur Frequenzweiche im Türpaneel) 2.3.2. Hochtöner am Original-Montageort in das Schaum-Formteil des Spiegel- dreieckes einsetzen und mit Heißkleber oder Silikon fixieren. 2.3.3. Hochton-Spiegeldreieck-Abdeckblende wieder aufstecken und festschrauben. 45129 - Golf IV 2-türig - 4 - © JEHNERT SOUND DESIGN... -
Seite 6: Das Paneel Ohne Lautsprecher Auf Die Türverkleidung Legen Und Ausrichten
2.1. Abstand zwischen schräger Seitenkante des Paneels und Designlinie der Türverkleidung etwa ca. 5mm (Linie 3) 2.2. Abstand zwischen geraden Seitenkante des Paneels und Designlinie der Türverkleidung etwa 12mm (Linie 4). 45129 - Golf IV 2-türig - 5- © JEHNERT SOUND DESIGN... -
Seite 7: Bearbeiten Der Türverkleidung / Montage Der Türpaneele
Ausschnitt Mitteltöner Ausschnitt Tieftöner Tieftöner “vergrößern” M4 x 50 M 4 x 40 M 4 x 30 M 4 x 30 Schrauben 6-8 = bereits im Türpaneel montiert 45129 - Golf IV 2-türig - 6 - © JEHNERT SOUND DESIGN... -
Seite 8: Lautsprecherleitungen
5. Lautsprecherleitungen Lautsprecherkabel in die Fahrzeugtüren führen: 1 x Lautsprecherkabel (1,5 - 4mm ) vom Verstärker in die Fahrzeugtüre führen. Frequenzweichen-Montageort: im Türpaneel - vgl.S.10) 45129 - Golf IV 2-türig - 7 - © JEHNERT SOUND DESIGN... -
Seite 9: Dämmung Der Türverkleidung
WICHTIG: Ausschnitte für Lautsprecher unbedingt freilassen! WICHTIG: Ausschnitte für Lautsprecher unbedingt freilassen! WICHTIG: Ausschnitte für Lautsprecher unbedingt freilassen! und/oder (beim Golf IV nicht unbedingt erforderlich): und/oder (beim Golf IV nicht unbedingt erforderlich): und/oder (beim Golf IV nicht unbedingt erforderlich): und/oder (beim Golf IV nicht unbedingt erforderlich): Türblech innen (Türaußenhaut) mit selbstklebenden Bitumenmatten/... -
Seite 10: Zum Schutz Gegen Nässe Und Beschädigung Der Lautsprecher Durch
Bei u-förmigem Ausschnitt: Seitliche Schnittkanten zur Vermeidung von Vibrationsgeräuschen der Folie stabilisieren ( z.B. mit Packband). � Endkontrolle nach Türpaneel-Montage: Alle Funktionen der Bedienelemente wie Sitzverstellung, Handschuhfachöffnung, Fensterheber etc. überprüfen. 45129 - Golf IV 2-türig - 9 - © JEHNERT SOUND DESIGN... -
Seite 11: Frequenzweichenmontage + Lautsprecheranschluss
Alle Tieftöner müssen bei dieser Überprüfung gleichmäßig ausschwingen! Alle Tieftöner müssen bei dieser Überprüfung gleichmäßig ausschwingen! � Ein verpolter Tieftöner kann die gesamte Basswiedergabe Ein verpolter Tieftöner kann die gesamte Basswiedergabe aufheben! aufheben! 45129 - Golf IV 2-türig - 10 - © JEHNERT SOUND DESIGN... -
Seite 12: Lautsprecheranschluss - Schaltbild
Schaltbild 3-Wege Frequenzweiche / 2x Tieftöner G o l f I V 3-Wege fahrzeugspezifische Frequenzweiche JEHNERT Sound Sound D E S I G N Tieftöner Hochtöner Eingang Mitteltöner 45129 - Golf IV 2-türig - 11 - © JEHNERT SOUND DESIGN... -
Seite 13: Abnehmen Der Abdeckblenden
Abnehmen der Abdeckblenden: Die Abdeckblenden können durch vorsichtiges Lösen der Klettverschlüsse jederzeit abgenommen werden. � VORSICHT: Bitte jede Art von » gewaltsamem Reißen « an den Blenden vermeiden (Bruchgefahr !) 45129 - Golf IV 2-türig - 12 - © JEHNERT SOUND DESIGN... -
Seite 14: Technische Informationen
1 x 26 mm Hochtöner / Seite fahrzeugspezifische Frequenzweiche Belastbarkeit Dauer / Musik: 2 x 150/200Watt Übertragungsbereich: 35-22.000 Hz Impedanz: 2 Ohm Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. 45129 - Golf IV “2-türig” - 13 - © JEHNERT SOUND DESIGN... -
Seite 15: Selbsthilfe Und Fehlersuche
Vibrationsgeräusche Dämmung s. Hinweise Seite 8 Selbsthilfe und Fehlersuche 45129 - Golf IV 2-türig - 14 - © JEHNERT SOUND DESIGN Die folgenden Hinweise sollen Ihnen dabei helfen, Fehler oder Störungen selbst zu beheben. Wenn folgende Abhilfemaßnahmen nicht greifen, rufen Sie uns bitte an: Was kann es sein ... -
Seite 16: Garantie
G a r a n t i e Als Hersteller übernehmen wir für diese Türpaneele bzw. Soundsystem eine Garantie für 2 Jahre, gerechnet ab dem Kaufdatum beim Händler. Innerhalb dieser Garantiezeit beheben wir nach unserer Wahl durch Reparatur oder Austausch unentgeltlich alle Mängel, die auf Material- oder Herstellungs- fehlern beruhen.
