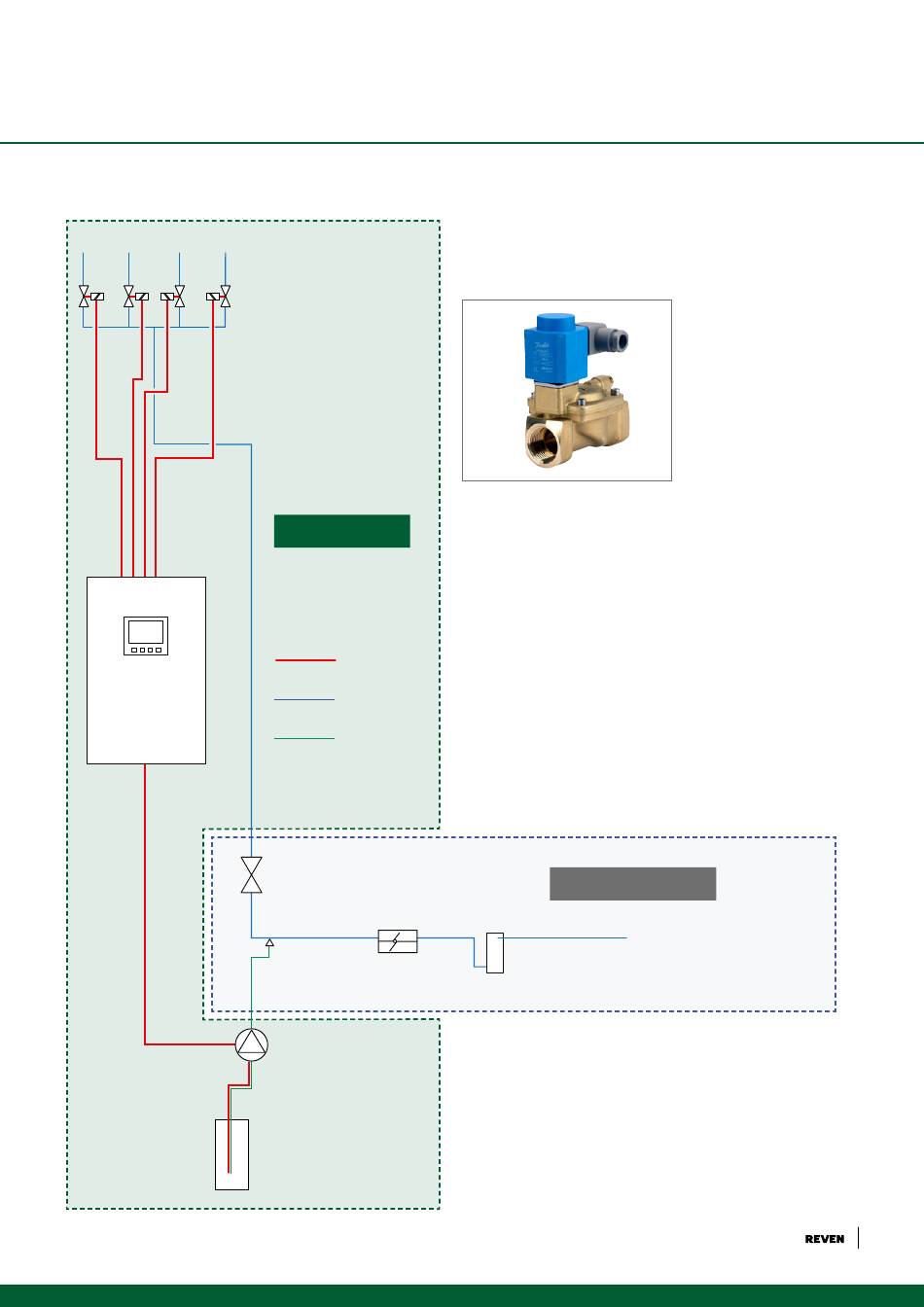

Beispiel eines Anschlussschemas
REVEN Schaltschrank
Sauglanze
Magnetventile
Anschluss REVEN
Legende
Elektrische Leitung
Wasserzuleitung
Spülmittelzuleitung
Absperrventil
Systemtrenner
Spülmittel-Dosierventil
Spülmittel-Dosierpumpe
Spülmittelkanister
Magnetventil
Wir verwenden Magnetventile von Danfoss.
EV220B 15 - EV220B 50 ist ein universelles indirektes
servogesteuertes 2/2-Wegeventil programm
• für Wasser, Dampf, Öl, Druckluft und Gase
• Ventilkörper aus Messing, entzinkungsfreiem
Messing oder Edelstahl
• Durchflussbereich für Wasser: 1,3–160 m³/h
• Differenzdruck: 0,3– 16 bar
• Medientemperatur zwischen -30 °C und 140 °C
• Umgebungstemperatur: bis 80 °C
• Schutzart Spule: bis IP67
• Gewindeanschlüsse: G ½ – G 2
• DN 15–50
• Viskosität: max. 50 cSt
• mit Wasserschlagdämpfung
• eingebauter Ringfilter zum Schutz des Pilotsystems
• einstellbare Schließzeit möglich
Anschluss bauseits
Schmutzfilter
Einspeizung Warmwasser
3–5 bar
50–80 °C
© Leitfaden zum REVEX® System–
17
