Wasserzuleitung und Verrohrung
2
Für das REVEX® Sprühsystem ist eine bauseitige Wasserzu-
leitung erforderlich, die folgende Kriterien erfüllen muss:
Die Wassertemperatur
muss mindestens 50 °C und darf höchstens 80 °C betragen.
Wenn die Wassertemperatur der Zuleitung unzurei-
chend ist, muss ein Durchlauferhitzer eingebaut werden
(siehe Foto links auf Seite 13).
Der Wasserdruck
sollte 3 bis 5 bar entsprechen.
Ansonsten muss eine Druckpumpe bzw. -minderer ein-
gebaut werden.
Die Sauberkeit des Wassers
muss absolut gewährleistet sein.
Zur Sicherheit kann ein Schmutzfilter einzubaut werden.
Der Härtegrad
des Wassers sollte unserer Empfehlung nach max. 7° haben.
Ansonsten muss ein Wasserentkalkungsanlage einge-
baut oder die Spülmittelzufuhr erhöht werden.
Die Rohrleitungen
sollten ab dem Injektionsventil für die Spülmittelzufuhr den
Durchmesser von 3/4 Zoll haben und aus Kupfer bzw. Edel-
stahl bestehen.
Es dürfen keine verzinkten Rohre verwen-
det werden.
Bauseitige Einspeisung
Warmwasser max. 5 bar
min. 50°C
max. 80°C
Montage bauseits

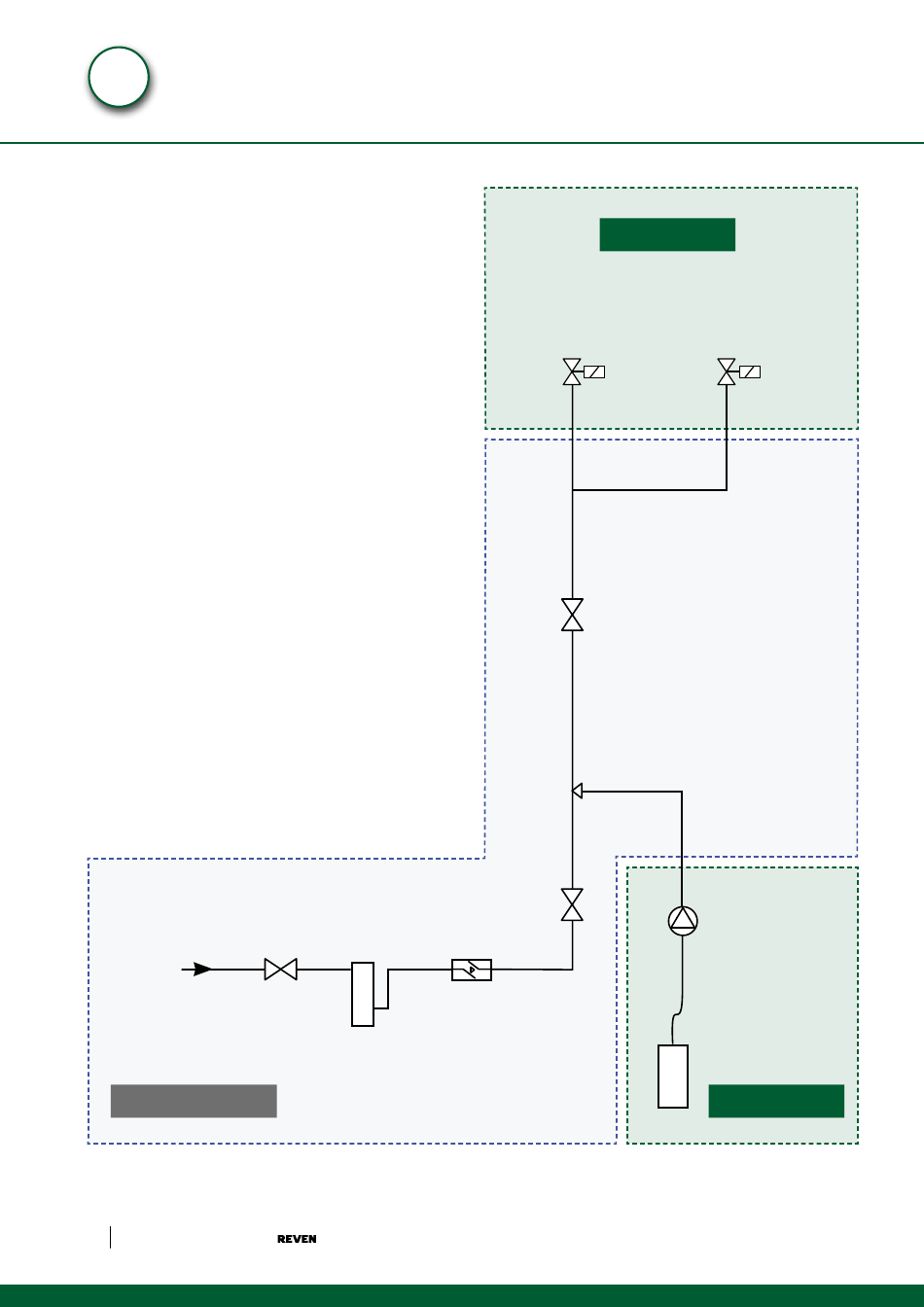

Abb.: Beispiel einer Verrohrung als Schemazeichnung mit den Armaturen, die grundsätzlich eingebaut werden müssen
12
© Leitfaden zum REVEX® System–
Systemtrenner
mit entsprechender
Schmutzfilter
Abflussmöglichkeit
Montage REVEN
Magnetventil
Magnetventil
vor
hinter
dem Abscheider
dem Abscheider
Y1
Rohrverteiler
Absperrventil
mit Rückflussverhinderer
Injektionsventil
für Spülmittel
mit 1/2" Innengewinde
Kanister mit Spülmittel
(bauseits)
Y2
Dosierpumpe
(vor Inbetriebnahme
entlüften)
Montage REVEN
