Platzbedarf für Schaltschrank
3
und Dosierstation
Wandfläche mit Komponenten
für die Spülmitteldosierung
Schaltschrank
werden individuell
erstellt.
Zum Beispiel:
Wandfläche
Breite = 30 cm
Breite = 70 cm
Höhe = 60 cm
Höhe = 180 cm
Tiefe = 13 cm
Tiefe = ca. 30 cm
Dosierpumpe
Breite = 24 cm
Höhe = 21 cm
Tiefe = 16 cm
Sauglanze
Höhe = 80 cm

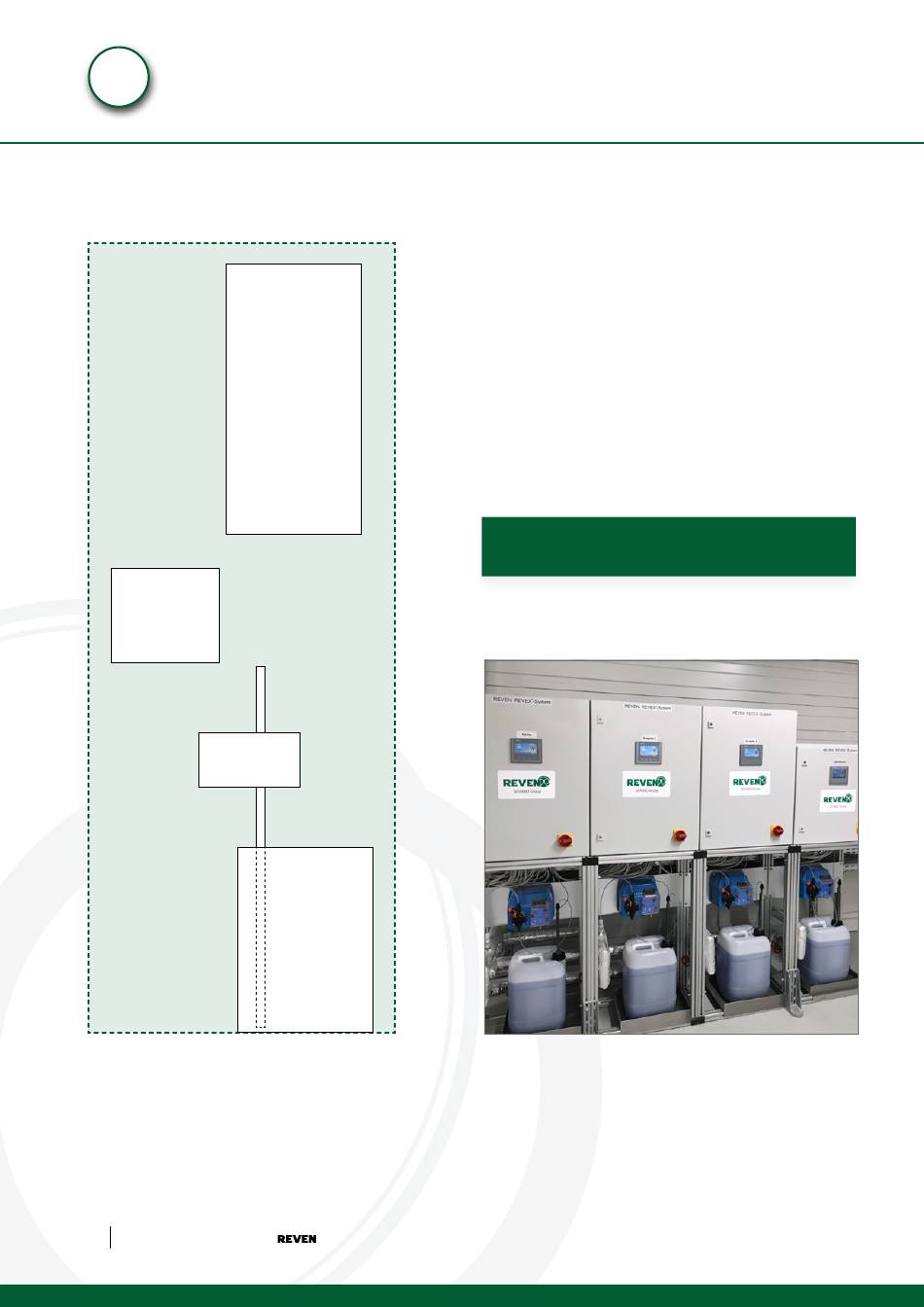

Abb.: Wandfläche, die mindestens für die Spülmitteldosie-
rung des REVEX® Sprühsystems gebraucht wird
14
© Leitfaden zum REVEX® System–
Spülmittel-
kanister
Breite ≈ 30 cm
Höhe ≈ 40 cm
Tiefe ≈ 25 cm
Der Ort für die Spülmitteldosierstation sollte in der Nähe
der Kücheneinrichtung gewählt werden. Es kann ein Raum
sein, in dem schon die Wasserzuleitung zum Küchenbereich
vorhanden ist, oder leicht hinverlegt werden kann. Die Ver-
rohrung für die Wasserzuleitung mit den entsprechenden
Armaturen ist bei der Platzangabe nicht berücksichtigt, da
diese Verlegung bauseits erfolgt.
Der Platzbedarf kann sich unter Umständen verringern,
wenn die Schaltung des REVEX® Sprühsystems in einen vor-
handenen Schaltschrank integriert werden kann.
Ein Beispiel für die Unterbringung der Dosierstation sieht
man der Seite voher.
Der Vorteil unserer Dosierstation ist der geringe Platz-
bedarf und die leichte Handhabung.
Abb.: Anordnungsbeispiel nebeneinanderstehender Dosiersstationen von
REVEX® Systemen für die Küche, für die Bereiche Ausgabe 1 und
Ausgabe 2 und für die Gästeküche
