4. Technische Daten

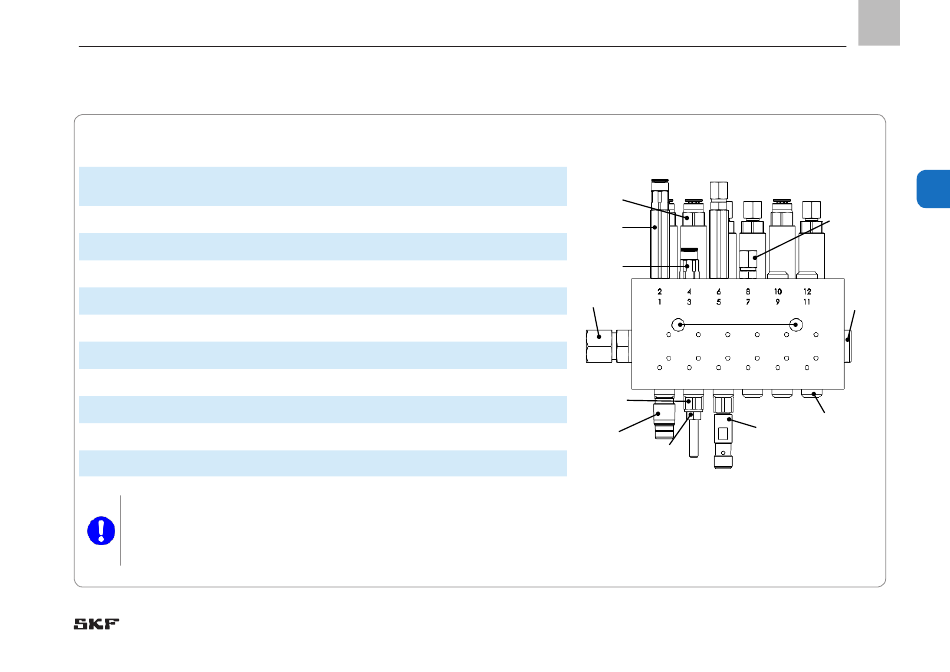

4.2 Anziehmomente SLC1

Verschlussschraube der Einlass-/
T1
Auslassverschraubung
T2 Auslassverlängerung
T3 Steckverschraubung
T4 Federgehäuse
T5 Auslassverschraubung
T7 Kolbendetektor
T8 Optische Funktionsanzeige
T9 Verschluss-/ Dosierschraube
T10 Regulierschraube
T11 Kontermutter der Regulierschraube
T12 Befestigungsschrauben (trocken)
Alle angegebenen Anziehmomente unbedingt einhalten.
Wird das Anziehmoment für die Befestigungsschrauben überschritten, kann es zu einem Funktionsausfall durch Verklemmen der
Kolben im Verteiler kommen.
55 ± 5 Nm 40.56 ± 3.68 lbf ft
11 ± 0,5 Nm 8.11 ± 0.37 lbf ft
11 ± 0,5 Nm 8.11 ± 0.37 lbf ft
35 + 5 Nm 25.81 + 3.68 lbf ft
11 ± 0,5 Nm 8.11 ± 0.37 lbf ft
15 ± 1,5 Nm 11.06 ± 1.11 lbf ft
15 ± 1,5 Nm 11.06 ± 1.11 lbf ft
18 - 2 Nm 13.28 - 1.48 lbf ft
18 - 2 Nm 13.28 - 1.48 lbf ft
8 + 0,5 Nm 5.90 + 0.37 lbf ft
25 - 2 Nm 18.44 - 1.48 lbf ft
- 25 -
T4
T2
T3
T1
T12
T10
T7
T8
T11
DE
4
T5
T1
T9
