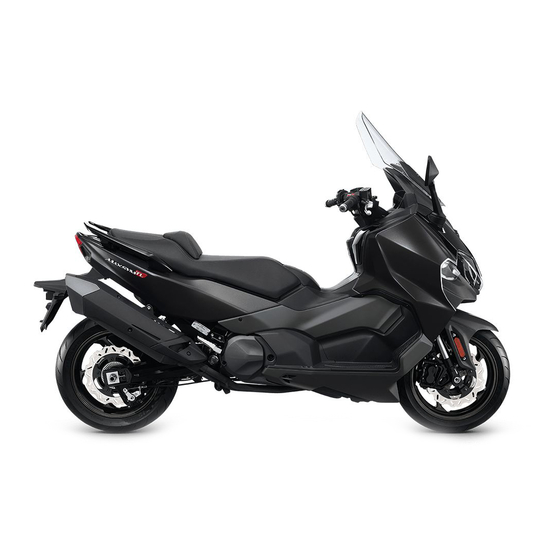

Sym MAXSYM TL 500 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sym Anleitungen
  4. Motorroller
  5. MAXSYM TL 500
  6. Bedienungsanleitung

Sym MAXSYM TL 500 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

1. Inhaltsverzeichnis

1. Inhaltsverzeichnis ......................................................................................................... 1
2. Vor der Fahrt ................................................................................................................. 3
3. Fahrgestellnummer/Lokation der Aufkleber ............................................................... 3
4. Sicheres Fahren .............................................................................................................. 4
5. Fahren ............................................................................................................................ 5
6. Verwenden Sie original SYM-Ersatzteile ..................................................................... 5
7. Lage der Fahrzeugbestandteile ................................................................................... 6
................................................................................................................... 24
...................................................................................................................... 28
...................................................................................................................... 28
................................................................................................................. 30
................................................................................................................... 32
..................................................................................................................... 32
8. Wie man den Motor startet ......................................................................................... 33
9. Wie man den Motorroller fährt ................................................................................... 34
........................................................................................................................ 34
....................................................................................................................... 34
......................................................................................................................... 35
10. Wartung und Einstellung ............................................................................................ 36
................................................................................................................ 9
........................................................................................................... 20
................................................................................................. 26
................................................................................................. 26
................................................................................................... 27
........................................................................................... 31
........................................................................................................ 33
........................................................................................................... 33
........................................................................................................ 33
............................................................................................. 34
.................................................................................................... 34
................................................................................................ 35
...................................................................................................... 36
.................................................................................................... 36
............................................................................................................. 37
................................................................................ 30
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sym MAXSYM TL 500

Inhaltszusammenfassung für Sym MAXSYM TL 500

  • Seite 1: Inhaltsverzeichnis

    1. Inhaltsverzeichnis ......................1 2. Vor der Fahrt ......................... 3 3. Fahrgestellnummer/Lokation der Aufkleber ............... 3 4. Sicheres Fahren ......................4 5. Fahren ..........................5 6. Verwenden Sie original SYM-Ersatzteile ..............5 7. Lage der Fahrzeugbestandteile ................... 6 ........................ 9 Kombiinstrument ......................20 Smart-Key-System ........................
  • Seite 2 ....................37 Ölstandskontrolle/Ölwechsel ......................39 Kraftstoffkontrolle ..................40 Kühlmittelstandskontrolle/-befüllung ....................41 Wechsel des Kühlmittels .................... 41 Inspektion des Bremssystems ....................42 Prüfung des Gasgriffspiels ....................43 Reifen/Reifendruckkontrolle ................44 Inspektion des Lenkers/Vorderradgabel ....................44 Inspektion der Sicherung ...................... 45 Inspektion der Batterie ....................

  • Seite 3: Vor Der Fahrt

    Bedienungsanleitung unterscheiden, sind die Spezifikationen und die Konstruktion des tatsächlichen Motorrollers maßgebend. 3. Fahrgestellnummer/Lokation der Aufkleber Die Aufkleber an Ihrem Motorroller enthalten wichtige Sicherheitsinformationen. Lesen Sie die Aufkleber sorgfältig durch und entfernen Sie sie nicht. Wenden Sie sich an Ihren SYM-Händler, wenn ein Aufkleber fehlt oder beschädigt ist. Motornummer...

  • Seite 4: Sicheres Fahren

    Rahmennummer Fahrgestellnummer 4. Sicheres Fahren Es ist sehr wichtig, entspannt zu sein und sich beim Fahren richtig zu kleiden, die Verkehrsregeln zu beachten, nicht zu rasen, immer vorsichtig und entspannt zu fahren. Normalerweise fahren die meisten Leute ihren neu gekauften Motorroller sehr vorsichtig, aber nachdem sie sich mit ihrem Motorroller vertraut gemacht haben, neigen sie dazu, leichtsinnig zu werden, was zu einem Unfall führen kann.

  • Seite 5: Fahren

    Markt gebracht, die nicht durch ausgefeilte Technik und strenge Qualitätskontrollen den Konstruktionsanforderungen entsprechen. Daher ist es notwendig, „SYM-Original-Ersatzteile“ von SYM-Händlern zu kaufen, wenn Sie Ersatzteile austauschen. Wenn Sie billige oder gefälschte Ersatzteile auf dem Markt kaufen, kann weder für die Qualität noch für die Haltbarkeit eine Garantie übernommen werden.

  • Seite 6: Lage Der Fahrzeugbestandteile

    7. Lage der Fahrzeugbestandteile MAXSYM TL (TL50W1-EU) TL 500 (TL50W1-EU) 8 9 10 1. Windschild 10. Ölablassschraube 2. Einbauöffnung für den Recorder 11. Öleinfülldeckel 3. Motorluftfilter 12. Beifahrer-Fußrasten 4. Blinker vorne 13. Stoßdämpfer hinten 5. Scheinwerfer und Standlicht 14. Rück-/Bremslicht 6.
  • Seite 7 17 16 9 10 11 1. Nummernschildbeleuchtung 10. Kontrollfenster für den Kühlmittelstand 2. Blinke hinten 11. Kühlmittel-Reservebehälter 3. Auspuff 12. Vorderradgabel 4. hintere Bremsscheibe 13. Batterie 14. Anschluss für Diagnosewerkzeug Bremssattel der Hinterrad-/Feststellbremse 6. Hauptständer 15. Box von den Sicherungen 7.
  • Seite 8 1. Bremshebel hinten 8. Bremshebel vorne 2. Rückspiegel 9. Gasgriff 3. Schalter am linken Lenker 10. Rechtes Fach 4. Bremsflüssigkeitsbehälter hinten 11. USB-Steckdose 5. Kombiinstrument 12. Zündschalter 6. Bremsflüssigkeitsbehälter vorne 13. Linkes Fach 7. Schalter am rechten Lenker...

  • Seite 9: Kombiinstrument

    Kombiinstrument MAXSYM TL (TL50W1-EU) TL 500 (TL50W1-EU) 1. Helligkeitssensor 3. Einstelltasten 5. Multifunktionsmessgerät 2. Anzeigen 4. TFT Display Dieses Instrument ist mit einem Helligkeitssensor ausgestattet, der die Helligkeit des TFT-Displays und der Multifunktionsanzeige steuert. Das Kombiinstrument wird beim Einschalten der Zündung aktiviert. Die meisten Anzeigen leuchten kurz auf &...
  • Seite 10 Sie sollte sofort erlöschen, wenn der Motor läuft. Sie zeigt an, ob das EFi-System ordnungsgemäß funktioniert. Wenn ein Problemt mit dem EFi-System vorliegt, leuchtet die Warnanzeige die ganze Zeit. Bitte wenden Sie sich an Ihren SYM-Händler, wenn diese Leuchte aufleuchtet. ○...
  • Seite 11 Diese Anzeige leuchtet auf, wenn der Zündschalter auf „ON“ steht, ohne dass der Motor läuft oder der Öldruck gefährlich niedrig ist. Sie sollte sofort erlöschen, wenn der Motor läuft. Wenn diese Anzeige länger als 5 Sekunden leuchtet, lassen Sie den Roller von einem SYM-Händler überprüfen. ○...
  • Seite 12 TFT Display Activation and function test The combination instrument is activated when the ignition switch is turned on. The welcome animation ○, appears on the display for seconds and the selected function screen displays after the animation. ○ Design und Funktionsbildschirme Dieses Kombinationsinstrument ist in drei Anzeigethemen ausgestattet und jedes Design enthält fünf Funktionsbildschirme.
  • Seite 13 Aufbau des Funktionsbildschirms Design 1 wird für die Beschreibung des Layouts in diesem Abschnitt verwendet. Motordrehzahl Dieser Tachometer zeigt die Motordrehzahl in Umdrehungen pro Minute (U/min) an. Lassen Sie den Motor nicht im roten Bereich laufen. Der aktuelle Kraftstoffverbrauch wird in Kilometern/Liter (km/L) angezeigt; Der Leuchtbalken variiert mit dem aktuellen Kraftstoffverbrauch.
  • Seite 14 Drücken Sie die Taste M. Die Stundenanzeige hört auf zu blinken & die Minutenanzeige beginnt zu blinken. Drücken Sie den Knopf S, um die Zehnerstelle in der Minutenanzeige einzustellen. Drücken Sie die Taste M. Die Zehnerstelle hört auf zu blinken und die Einheitenanzeige beginnt zu blinken. Drücken Sie die Taste S, um die Einerstelle in der Minutenanzeige einzustellen.
  • Seite 15 • Wenn die Batteriespannung bei eingeschalteter Zündung unter 12,0 V liegt und der Motor schwer zu starten ist od. nicht anspringt, lassen Sie Ihren Motorroller von einem SYM-Händler überprüfen. • Wenn die Batteriespannung bei laufendem Motor unter 12,0 V od. über 15,5 V liegt, lassen Sie Ihren Motorroller von einem SYM-Händler überprüfen.
  • Seite 16 Funktionsbildschirm auswählen: Drücken Sie die Aufwärts- od. Abwärts-Taste, um die Funktionsbildschirme in einem beliebigen Design auszuwählen. Die Funktionsbildschirme können in folgender Reihenfolge umgeschaltet werden. ○ ○ ○ ○ C. Sequenz beim Drücken der Aufwärtstaste A. Aufwärtstaste D. Sequenz beim Drücken der Abwärtstaste B.
  • Seite 17 Hinweis : • Der Auswahlmodus zeigt nur den Bildschirm mit den Drehzahlfunktionen. • Das TFT-Display zeigt bei jedem Einschalten der Zündung immer das zuvor gewählte Design/Funktionsbild an. • Wenn die Batterie wieder angeschlossen wird, wird das TFT-Display auf das zuvor gewählte Design bzw. den zuvor gewählten Funktionsbildschirm zurückgesetzt.
  • Seite 18 • Wenn die Batteriespannung bei eingeschalteter Zündung unter 12,0 V liegt und der Motor schwer zu starten ist od. sich nicht starten lässst, lassen Sie Ihren Motorroller von einem SYM-Händler überprüfen. • Wenn die Batteriespannung bei laufendem Motor unter 12,0 V oder über 15,5 V liegt, lassen Sie Ihren...
  • Seite 19 Kraftstofftank voll ist, leuchten alle 5 Balken ○,a. Die Anzeige für niedrigen Kraftstoffstand (Seite 10) leuchtet auf, wenn nur noch der erste Balken ○,b vorhanden ist, tanken Sie den Kraftstofftank sofort auf. Wenn die Tankanzeige defekt ist, alle 5 Balken blinken ○,c, lassen Sie Ihren Roller von einem SYM-Händler überprüfen. ○ ○...

  • Seite 20: Smart-Key-System

    Smart Key System 1. Zündschalter 1. Smart-Key 2. Answer back button Das Smart-Key-System ermöglicht es Ihnen, den Zündschalter zu betätigen, ohne einen Schlüssel in einen Schlüsselschlitz zu stecken. Das System führt eine Zwei-Wege-Authentifizierung zwischen dem Motorroller und dem Smart-Key durch, um zu überprüfen, ob es sich um einen registrierten Smart-Key handelt. Es gibt eine Funktion, die Ihnen hilft, den Motorroller auf einem Parkplatz zu finden.
  • Seite 21 Einsatzbereich des Smart-Key-Systems Die Reichweite des Smart-Key-Systems beträgt etwa 1 Meter ab der im Fahrzeug montierten Antenne. Das Smart-Key-System verwendet Funkwellen mit geringer Intensität; der Betriebsbereich kann sich vergrößern od. verkleinern. Wenn sich der Smart-Key nicht im Betriebsbereich befindet, wenn der Zündschalter auf „ON“ steht (Seite 19), blinkt der Zündschalterring langsam und der Piepser am Motorroller ertönt zur Warnung.
  • Seite 22 Wenn einer der Smart-Keys verloren gegangen ist, verwenden Sie den Ersatz-Smart-Key, um das Zündschloss zu betätigen. Wenn Sie die Smart-Keys verloren haben, wenden Sie sich für die weitere Vorgangsweise an Ihren SYM-Händler. Hinweis: • Bewahren Sie den Ersatzschlüssel sicher auf & legen Sie keine Batterie ein, bevor Sie ihn benutzen.
  • Seite 23 • Berühren Sie nicht die Chips oder die Platine, um Probleme zu vermeiden. • Wenn Sie keine entsprechende Erfahrung haben oder an Ihren Fähigkeiten zweifeln, lassen Sie die Batterie von Ihrem SYM-Händler wechseln. Konformitätserklärung Dieses Smart-Key-System entspricht der Richtlinie über Funkanlagen (2014/53/EU).

  • Seite 24: Zündschalter

    Zündschalter ○ ○ ○ ○ ○ ○ ○ ○ Zündschalter Drücken od. drehen Sie den Schalter, um das Zündschloss zu betätigen. Dieser Zündschalter kann gedreht werden, wenn sich ein geprüfter Smart-Key im Betriebsbereich befindet. ○ “On” Position In dieser Position kann der Motor gestartet werden. Elektrischer Geräte können verwendet werden. Wenn sich der Zündschalter in der Position „OFF“...
  • Seite 25 ○ Taste „Sitz öffnen“ Diese Taste ist zum Öffnen des Sitzes vorgesehen. Drehen Sie den Zündschalter in die Stellung „ON“. Drücken Sie die Taste, um den Sitz zu öffnen. ○ Zündschalter-Ring Der Ring des Zündschlosses schaltet sich nur unter den folgenden Bedingungen ein, wenn sich ein verifizierter Smart-Key im Betriebsbereich befindet.

  • Seite 26: Schalter Am Rechten Lenker

    Schalter am rechten Lenker ○ ○ ○ ○ Motorstoppschalter Dieser Schalter sollte normalerweise in dieser Position bleiben, in der der Motorroller läuft. In einem Notfall schalten Sie in diese Position, um den Motor zu stoppen. Hinweis: • Auch wenn der Motorstoppschalter den Motor abstellen kann, schaltet er nicht alle Stromkreise aus. Normalerweise sollte der Motorstoppschalter zum Abstellen des Motors verwendet werden.

  • Seite 27: Bremshebel Vorne/Hinten

    ○ Lichthupe-Schalter Wenn Sie die Taste für die Lichthupe drücken , leuchtet die Fernlichtkontrollleuchte auf, um den Fahrer des vorfahrenden Fahrzeugs zu signalisieren, dass Sie überholen wollen. Die Lichthupe wird ausgeschaltet,. sobald die Taste losgelassen wird. ○ Schalter für das Fern-/Abblendlicht Mit diesem Schalter kann zwischen Fern-/Abblendlicht gewählt werden.

  • Seite 28: Windschild

    • Wenn Ihnen die nötige Erfahrung fehlt od. Sie an Ihren Fähigkeiten zweifeln, wenden Sie sich bitte an Ihren SYM-Händler, um die Einstellung vorzunehmen. Tankdeckel Drehen Sie den Zündschlüssel in die Stellung „Kraftstoffdeckel“ (Seite 20), um den Kraftstoffdeckel zu entriegeln und zu öffnen.
  • Seite 29 Setzen Sie den Tankdeckel auf oder halten Sie ihn fest. Füllen Sie den Kraftstoff ein. Nicht über den unteren Rand des Einfüllstutzens ○, einfüllen, das ist der maximale Kraftstoffstand. ○ Schließen Sie den Tankdeckel und drehen Sie ihn im Uhrzeigersinn, bis er verriegelt ist. Schließen Sie den Tankdeckel &...

  • Seite 30: Vorderes Fach

    Vorderes Fach Die beiden vorderen Fächer ○,A befinden sich neben dem Zündschloss. Die 2 Fächer können durch Drücken der Tasten ○,B geöffnet werden. Die USB-Steckdose ○,C befindet sich im rechten Fach. An dieser Steckdose können Geräte mit geringem Stromverbrauch bei laufendem Motor aufgeladen werden. ○...

  • Seite 31: Seitenständer/Feststellbremse

    10 × 12 mm Gabelschlüssel C-Schraubenschlüssel Schlitz-/Kreuzschraubendreher Schraubendrehergriff Verlängerungsstange 3 mm Sechskantschlüssel T20 Sternschlüssel Hinweis: • Überschreiten Sie nicht die maximale Gewichtsgrenze. • Die Gepäckbox kann durch die Motorwärme beeinträchtigt werden. Legen Sie keine Wertsachen, Lebensmittel od. Gegenstände hinein, die brennbar od. hitzeempfindlich sind. •...

  • Seite 32: Hauptständer

    Hinweis: • Drehen Sie den Lenker bei Verwendung des Seitenständers ganz nach links. • Setzen Sie sich nicht auf das Fahrzeug, wenn es auf dem Seitenständer steht. • Wenn es notwendig ist, den Motorroller an einem Abhang zu parken, lassen Sie das Vorderrad nicht auf die abgesenkte Seite zeigen;...

  • Seite 33: Beifahrer-Fußrasten

    Beifahrer-Fußrasten ○ ○ ○ Dieser Motorroller ist mit 2 Beifahrer-Fußrasten○, ausgestattet. Ziehen Sie die Fußrasten○, für den Beifahrer heraus, drücken Sie die Fußrasten○, zum Hochklappen. Hinweis: • Klappen Sie die Beifahrerfußrasten hoch, wenn kein Beifahrer auf dem Motorroller sitzt. 8. Wie man den Motor startet Starten des Motors Vergewissern Sie sich, dass der Motorstoppschalter in der richtigen Position ist.

  • Seite 34: Wie Man Den Motorroller Fährt

    • Lassen Sie den Motor während der Einfahrphase niemals im roten Bereich des Drehzahlmessers laufen. • Belasten Sie den Motor nicht übermäßig. • Sollte ein Motorproblem auftreten, lassen Sie Ihren Motorroller von einem SYM-Händler überprüfen. Tipps zur Kraftstoffeinsparung Ihr Fahrstil ist einer der wichtigsten Faktoren für den Kraftstoffverbrauch. Bitte beachten Sie die folgenden Tipps zur Senkung des Kraftstoffverbrauchs: Vermeiden Sie beim Beschleunigen hohe Motordrehzahlen.

  • Seite 35: Bremsen

    Sollte dies der Fall sein, schalten Sie die Zündung aus und wieder ein und fahren Sie den Motorroller mit mehr als 5 km/h. Die ABS-Anzeige sollte dann erlöschen. Wenn die Anzeige nicht erlischt, lassen Sie Ihren Motorroller von einem SYM-Händler überprüfen.

  • Seite 36: Den Motorroller Parken

    • Befolgen Sie stets die Inspektions- und Wartungsempfehlungen sowie die Zeitpläne in dieser Bedienungsanleitung SYM kann Sie nicht vor jeder denkbaren Gefahr warnen, die bei der Anwendung auftreten kann. Nur Sie können entscheiden, ob Sie eine bestimmte Leistung ausführen oder nicht. Wenn Ihnen die entsprechende Erfahrung fehlt od.

  • Seite 37: Routinekontrollen

    Routinekontrollen Pos. Wichtige Punkte Motoröl Ölstand korrigieren. Ausreichend Kraftstoff, keine Leckagen. Kraftstoff Sind die vorderen und hinteren Bremsen wirksam? Bremsen Sind die Ventilkappen angebracht? Gibt es eine Reifenpanne? Haben die Reifen genügend Reifen Reifendruck? Gibt es ein Durchhängen der Antriebskette? Ist sie ordentlich gereinigt und geschmiert? Antriebskette Lenker Gibt es ungewöhnliche Vibrationen oder lässt sich der Lenker schwer drehen?
  • Seite 38 Der Ölwechsel sollte von einem SYM-Händler durchgeführt werden. Die Original-SYM-ÖLE sind für Ihren Motorroller entwickelt und empfohlen. Bitte wählen Sie eine Ölsorte, die mindestens SAE 10W-40, API SL, JASO MA entspricht. SYM ist nicht verantwortlich für Schäden, die durch ungeeignetes Öl verursacht werden.

  • Seite 39: Kraftstoffkontrolle

    Reinigung des Ölfiltersiebs Das Ölfiltersieb ○, sollte von einem SYM-Händler gereinigt werden. ○ Kraftstoffkontrolle Vergewissern Sie sich, dass der Kraftstoff für die Fahrt ausreicht. Schalten Sie die Zündung ein und prüfen Sie die Tankanzeige. Wenn die Tankanzeige aufleuchtet und anzeigt, dass noch ca. 2,2 Liter Kraftstoff vorhanden sind (Reservekraftstoff), füllen Sie bitte sofort den Tank auf.

  • Seite 40: Kühlmittelstandskontrolle/-Befüllung

    Im Notfall können Sie dem Kühlmittelreservetank weiches Wasser hinzufügen, danach muss das richtige Mischungsverhältnis wiederhergestellt werden. • Wenn Sie häufig Kühlflüssigkeit nachfüllen müssen, könnte das Kühlsystem undicht sein, lassen Sie Ihren Motorroller von einem SYM-Händler überprüfen. WARNUNG: • Nehmen Sie den Kühlerverschlussdeckel niemals ab, wenn der Motor heiß ist.

  • Seite 41: Wechsel Des Kühlmittels

    Wechsel des Kühlmittels Wenden Sie sich an einen SYM-Händler, um das Kühlmittel wechseln zu lassen. Es wird dringend empfohlen, beim Auffüllen od. Wechseln der Kühlflüssigkeit „SYM Long Life Coolant“ od. gleichwertige Produkte zu verwenden. „SYM Long Life Coolant“ ist vorgemischt und enthält eine 50%ige Lösung von Frostschutzmittel auf Ethylenglykolbasis und muss vor dem Nachfüllen od.

  • Seite 42: Prüfung Des Gasgriffspiels

    • Lassen Sie beim Nachfüllen niemals Wasser oder Schmutz in die Behälter gelangen. • Wenden Sie sich sofort an einen SYM-Händler, wenn Sie ein Auslaufen der Bremsflüssigkeit feststellen. Inspektion der vorderen/hinteren Bremsbeläge: Wenn Sie das Gefühl haben, dass mit den Bremsen etwas nicht stimmt, lassen Sie Ihren Motorroller von einem SYM-Händler überprüfen.

  • Seite 43: Reifen/Reifendruckkontrolle

    Reifen/Reifendruckkontrolle Entfernen Sie die Luftventilkappe. Messen Sie den Reifendruck häufig mit einem Reifendruckmesser○, und bringen Sie die Reifen auf den empfohlenen Reifendruck. Empfohlener Luftdruck für Standardreifen MAXXIS SUPERMAXX S3 vorne: 2.3 kgf/cm , 32 psi (120/70-R15 56H) hinten: 2.8 kgf/cm , 39 psi (160/60-R15 67H) ○...

  • Seite 44: Inspektion Des Lenkers/Vorderradgabel

    Gabeln leichtgängig bewegen lassen. Prüfen Sie, ob die Sicherungsmuttern der Lenkachse fest angezogen ist. Wenn Sie eine Unregelmäßigkeit am Lenker od. an der Gabel feststellen, wenden Sie sich an Ihren SYM-Händler. ○ ○ Inspektion der Sicherung Die Sicherungen sind im Sicherungskasten hinter der vorderen rechten Abdeckung○,...

  • Seite 45: Inspektion Der Batterie

    Sie sie durch eine neue Sicherung mit der richtigen Amperezahl od. lassen Sie die Sicherungen von einem SYM-Händler ersetzen. Ersetzen Sie sie nicht durch ein anderes Material als die angegebene Sicherung. Lassen Sie das Fahrzeug von einem SYM-Händler überprüfen, wenn die Sicherung wiederholt ausfällt.

  • Seite 46: Inspektion Der Antriebskette

    Voltmeter. Wenn die Spannung unter 12,0 V fällt, verwenden Sie ein geeignetes Motorrad-Batterieladegerät, um die Batterie zu laden. Befolgen Sie die Anweisungen des Ladegeräts, um die Batterie zu laden. Wenden Sie sich für geeignete Batterieladegeräte an Ihren SYM-Händler. WARNUNG: •...
  • Seite 47 Äußere untere Kettenschutzschraube: 1.2 kgf-m Überprüfen Sie auch die beiden Zahnkränze. Wenn eines der beiden Ritzel verschlissene oder beschädigte Zähne hat, lassen Sie die Ritzel von einem SYM-Händler ersetzen. Hinweis: • Die Verwendung einer neuen Kette mit verschlissenen Ritzeln kann zu unnötigen Kettenverschleiß...

  • Seite 48: Inspektion Der Zündkerze

    Inspektion der Zündkerze Lassen Sie die Zündkerze von einem SYM-Händler überprüfen. Wenn die Elektroden mit starken Ablagerungen verunreinigt sind od. der Isolator beschädigt ist, ersetzen Sie sie durch eine neue. Messe Sie den Zündkerzenabstand○, mit einer Drahtfühlerlehre. Der Abstand sollte innerhalb von 0.8 ~ 0.9 mm liegen.
  • Seite 49 Tuch, nachdem Sie den Luftfiltereinsatz entfernt haben. ○ Wenn das Luftfilterelement beschädigt oder zu schmutzig ist, lassen Sie es von einem SYM-Händler austauschen. Der Einbau des Elements erfolgt in umgekehrter Reihenfolge wie oben beschrieben. Dieser Motorroller ist mit 2 Keilriemen-Luftfilterelementen ausgestattet. Lassen Sie die...

  • Seite 50: Einstellung Des Scheinwerfers

    • Vor dem Einbau des Luftfilterelements muss die Staubrille gereinigt werden. • Verwenden Sie SYM-Original-Luftfilterelemente, um die Motorleistung zu gewährleisten. Einstellung des Scheinwerfers Das Scheinwerferlicht kann für die richtige Ausrichtung eingestellt werden. Verwenden Sie einen Kreuzschlitzschraubendreher, um die vertikale Abblendlicht-Einstellvorrichtung○, od.

  • Seite 51: Allgemeine Schmierung

    Der Motorroller ist mit einer ECU ausgestattet, die Fahrzeugdaten für die Fehlerdiagnose und –forschung aufzeichnen od. sammeln kann. Die Daten müssen von einem speziellen Diagnosewerkezug empfangen werden, wenn eine Wartung od. Kontrolle durchgeführt wird. SYM wird die Daten nicht an Dritte weitergeben außer: Der Eigentümer od. Nutzer ist damit einverstanden.

  • Seite 52: Lagerung

    WARNUNG: • Das Auswechseln von Sicherungen kann zu einer Überhitzung der Kabeln führen. Verwenden Sie nur Standardsicherungen mit den richtigen Spezifikationen od. lassen Sie die Sicherung von einem SYM-Händler tauschen. Überhitzung Der Motor ist überhitzt, wenn die folgenden Symptome auftreten: Die Anzeige für hohe Kühlmitteltemperatur leuchtet auf.

  • Seite 53: Efi Warnleuchte Leuchtet

    Prüfen Sie die Funktion des Kühlerlüfters & schalten Sie die Zündung aus. Wenn das Gebläse nicht läuft, lassen Sie den Motor nicht an und bringen Sie Ihren Roller zu einem SYM-Händler. Wenn das Gebläse in Betrieb ist, lassen Sie den Motor abkühlen, untersuchen Sie den Kühlsystemschlauch und prüfen Sie, ob ein Leck vorhanden ist.

  • Seite 54: Periodischer Wartungsplan

    13. Periodischer Wartungsplan Wartung Kilometer 1.000 km Bei 10.000 km Bei 20.000 km Bei 30.000 km Bei 40.000 km Mind. 1x jährlich Luftfilterelement (Bemerkung)* CVT-Luftfilterelement Motoröl (alle 5.000 km ersetzen) (Bemerkung) Ölfilter (Sieb) (Alle 5.000 km reinigen) Bemerkung Motorölfilter (Bemerkung) Motorölstand (alle 1.000 km) Zustand der Antriebskettenschmierung Alle 500 km prüfen...
  • Seite 55 Straßen fahren. 2. Sollten Sie regelmäßig Höchstgeschwindigkeit fahren und/oder sollte das Fahrzeug einen hohen Kilometerstand erreicht haben, lassen Sie öfters als im Plan vorgesehen, Wartungsarbeiten von Ihrem SYM Vertragshändler durchführen. Die vorgeschriebenen Wartungsintervalle dürfen max. um 10 % überschritten werden.

  • Seite 56: Spezifikation

    14. Spezifikation MAXSYM TL, TL 500 (TL50W1-EU) Gesamtlänge 2.215 mm Gesamtbreite 801 mm Gesamthöhe 1.439 mm Radstand 1.543 mm 145 mm Bodenfreiheit 25 ∘ Nachlauf 92 mm Rahmen Spur 2.75 m Min. Wenderadius 2.6 m 190 kg Maximale Ladung 344 kg Leergewicht 227 kg Gepäckbox-Kapazität...
  • Seite 57 MAXSYM TL, TL 500 (TL50W1-EU) Vorder-/Hinterreifen 120/70-R15 56H, 160/60-R15 67H Reifendruck vorne/hinten 2.3 kgf/cm (32 psi), 2.8 kgf/cm (39 psi) 15 × MT 3.5, 15 × MT 5.0 Felge vorne/hinten Aluminium Felgenmaterial Brems- Vordere Bremsscheibe 275 mm × 2 System Hintere Bremsscheibe 275 mm 4-Koblen (ABS) ×...
