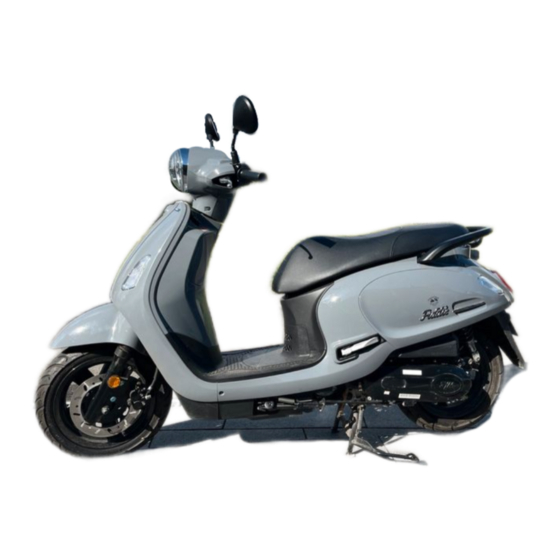

- Seite 1 Bedienungsanleitung XG05W1-EU...
- Seite 2 Die Garantiefrist, gemäß der in den nachfolgender Garantiebestimmungen vereinbarten Produktgarantie, beginnt entweder mit dem Tag der Erstzulassung oder, falls die Zulassung nicht zeitgleich erfolgt, mit dem Tag der Übergabe des Fahrzeugs an den Endverbraucher/Ersterwerber. Die Garantie wird mit Zugang der vom SYM- Vertragshändler erfolgten Meldung der Garantiedaten bei der Sanyang Deutschland GmbH, Opelstraße 13, 64546 Mörfelden-Walldorf wirksam.
- Seite 3 Inhaltsverzeichnis Garantiekarte ..........3 MODE-Taste ................. 22 Uhrzeit einstellen ..............23 Angaben bei Eigentümerwechsel ....3 Multi-Funktionsanzeige .......... 23 Tageskilometer „TRIP“ zurücksetzen ........23 Zu diesem Handbuch ........6 Oil-Check-Intervall „OIL“ zurücksetzen ......... 23 Allgemeine Hinweise ........6 Maßeinheiten einstellen ............23 Tankanzeige ................
- Seite 4 Technische Daten ........36 Service ............38 Allgemeine Hinweise ..........38 Übergabe-Inspektion ..........38 Wartungsplan ............39 Wartungen ............40 Sonstige Instandsetzungs- oder Wartungsarbeiten . 44 Notizen ..............45...
- Seite 5 Bedienungs- und Warnhinweise in der Bedie- Die Nichtbeachtung kann zu einer Beschädigung nungsanleitung zu Ihrem Fahrzeug unbedingt zu am Fahrzeug oder Bauteilen führen. beachten. Ihr SYM-Fahrzeug wird es Ihnen mit HINWEIS Zuverlässigkeit und Wirtschaftlichkeit danken. Besondere Hinweise zur vereinfachten Handha- bung und besserem Verständnis der Anleitung.
- Seite 6 Umstände, die zum Ausschluss von gels oder sollte eine Sicht- oder Materialprüfung Garantieleistungen führen, unabdingbar. notwendig sein, so ist SYM berechtigt, die be- Wir weisen Sie darauf hin, dass Sie zum Erhalt mängelten Teile anzufordern oder den von SYM der Garantie für den schriftlichen Nachweis der...
- Seite 7 Ausschluss von Garantieleistungen Ersatzteil-Garantie Dieser erfolgt: Eine weitere Garantiezusage von SYM zu obigen Nach unsachgemäßer Behandlung, Nichtbeach- Bedingungen gilt für SYM original Ersatzteile. tung der Betriebsanleitung oder der vorstehen- Ausgenommen hiervon sind: den Pflegehinweise, insbesondere bezüglich der Dichtungs-, Inspektions- und dem natürlichen Einfahrvorschriften sowie bei Überbeanspru-...
- Seite 8 Ölzusätze beigemischt werden. Schäden die einbarung zum bestehenden gesetzlichen Ge- durch Schmiermittel und Zusätze entstehen, währleistungsrecht. Die gesetzlichen Gewährleis- die nicht von SYM freigegeben sind, sind von tungsansprüche des Ersterwerbers aus seinem der Garantie ausgeschlossen! Kaufvertrag mit dem SYM-Vertragshändler wer- III.
- Seite 9 (1) Falls Sie eine Einwilligung zur Verarbeitung hebung personenbezogener Daten durch SYM bei ihrer Daten erteilt haben, können Sie diese jeder- Kauf eines Fahrzeugs der Marke SYM. Perso- zeit widerrufen. Ein solcher Widerruf beeinflusst nenbezogene Daten sind alle Daten, die auf Sie die Zulässigkeit der Verarbeitung ihrer personen-...
- Seite 10 Lesen Sie die Etiketten sorgfältig durch und entfernen Sie sie nicht. Wenden Sie sich an Ihren autori- sierten SYM-Vertragshändler, um Ersatz zu erhalten, wenn ein Etikett fehlt oder beschädigt ist. ! A t t e n t i o n Do not use USB in rainy days •...
- Seite 11 BATT. LIGHTS XIAMEN XIASHING MOTORCYCLE CO.,LTD L1e-8 e13*168/2013*????? * LXMXGA101 X8?????* ??d8(A)-????min-1 ??? kW 45 km/h Max:??? kg ACHTUNG • Sicherungen: Weist auf die Sicherungsstärke, • Die Umwelt schonen. Steckplatz und Stromkreislauf hin. • Immer einen Helm tragen. • Vorsichtig fahren. •...
- Seite 12 Bedienelemente 3, 4 1. Tankdeckel 8. Hauptständer 2. Rückspiegel 9. Soziusfußrasten 3. Batterie 10. Seitenständer 4. Sicherungen 11. Bremsscheibe, vorne 5. Soziushaltegriffe 12. Bremssattel, vorne 6. Rück-/Bremslicht 13. Blinker, vorne 7. Luftfilter 14. Hauptscheinwerfer...
- Seite 13 1. Staufach 6. Ölmessstab 2. Sicherungen 7. Auspuff 3. Zündschloss 8. Federbein, hinten 4. Vorderradgabel 9. Blinker, hinten 5. Tachoantrieb...
- Seite 14 1. Linker Lenkerschalter 6. Zündschloss 2. USB-Steckdose 7. Gepäckhaken 3. Kombiinstrument 8. Tankdeckel 4. Rechter Lenkerschalter 9. Hinterradbremshebel 5. Vorderradbremshebel...
- Seite 15 Lenkerschalter Rechter Lenkerschalter Linker Lenkerschalter C Licht-Schalter Warnblinkanlagen-Schalter Den Schalter bei eingeschalteter Zündung auf Mit diesem Schalter kann das Abblend- und die Position stellen, um die Warnblinkanlage Fernlicht eingeschaltet werden. Wenn das Fern- zu aktivieren. licht eingeschaltet wird, leuchtet die Fernlicht- anzeige auf.
- Seite 16 Zündschloss Zündschlossabdeckung verriegeln Den Zündschlüssel abziehen und den Hebel „SHUT“ drücken. Der Schlitz für den Zünd- schlüssel wird durch eine Abdeckung verriegelt. Zündschlossabdeckung freigeben Den magnetischen Kopf 1 des Zündschlüssels in die Bohrung 2 im Zündschloss einlassen. Den Zündschlüssel im Uhrzeigersinn drehen, um die Abdeckung zu öffnen.
- Seite 17 Kraftstofftank Kraftstoff Empfohlener Kraftstoff: Bleifrei (max. 5% Ethanol, E5) 95 ROZ/RON oder höher Tankinhalt: 6,2 l WARNUNG • Nur bleifreies Benzin verwenden, um Motor- schäden zu vermeiden. • Verbleites Benzin beschädigt den Katalysator. • Nur Kraftstoff mit der empfohlenen Oktanzahl verwenden.
- Seite 18 Gepäckhaken Helm im Staufach lagern Im Staufach kann 1 Integralhelm gelagert werden. ACHTUNG • Die maximale Zuladung von 10 kg nicht über- schreiten. HINWEIS • Einige Helme können auf Grund Ihrer Baugrö- ße oder -form nicht im Staufach untergebracht werden. Den Gepäckhaken ausklappen und den Haken aufklappen, um Gegenstände zu befestigen.
- Seite 19 Seitenständer HINWEIS • Wenn möglich den Lenker immer ganz nach links einschlagen. • Nicht auf den Motorroller setzen, wenn dieser auf dem Hauptständer steht. Soziusfußrasten Der Seitenständer ist mit einem Schalter aus- gestattet. Bei eingeschalteter Zündung und ausgeklapptem Seitenständer kann der Motor nicht gestartet werden.
- Seite 20 Kombiinstrument 1. Kontrollleuchten 3. Multi-Funktionsanzeige 2. Tasten „MODE/SET“ Einleitung ACHTUNG • Kunststoffteile nur mit geprüften Reinigungs- Das Kombiinstrument ist mit einer Multi-Funktions- und Pflegemittel (siehe Seite 24) reinigen. anzeige ausgestattet. • Ungeprüfte und/oder lösungsmittelhaltige Reiniger können die Oberfläche der Kunst- Fehlfunktionen des Einspritzsystems werden stoffteile beschädigen.
- Seite 21 (siehe auch Seite 23). Notlaufprogramm. D Fernlicht-Kontrollleuchte ACHTUNG Leuchtet auf, wenn das Fernlicht aktiviert wurde. • Kontaktieren Sie umgehend Ihren SYM-Ver- tragshändler und lassen Sie Ihren Motorroller E Blinker-Kontrollleuchte überprüfen. Die jeweilige Kontrollleuchte blinkt, wenn der Blinker aktiviert wurde. WARNUNG •...
- Seite 22 Uhrzeit einstellen Oil-Check-Intervall „OIL“ zurücksetzen Die Taste „MODE“ 1 mehrfach kurz drücken, um in die Oil-Check-Intervallanzeige „OIL“ zu 01:40 gelangen. Die Taste „SET“ 2 zweimal kurz hintereinander drücken. Die Anzeige springt auf „0“ und zählt erneut bis 1.000 km. HINWEIS •...
- Seite 23 10W-40 ACHTUNG 10W-30 • Die gesetzlichen Regulierungen zur Leucht- weiteneinstellung sind zu beachten. Endgetriebe • Kontaktieren Sie einen SYM-Vertragshänd- MOTUL GEARBOX 80W-90 ler, um den Scheinwerfer korrekt einstellen zu lassen. Gabelöle MOTUL FORK OIL EXPERT 10W MOTUL FORK OIL FACTORY LINE 10W Kühlflüssigkeit...
- Seite 24 Fahren Kontrolle vor Fahrtantritt Sicherheitshinweise WARNUNG • Überprüfen Sie Ihren Motorroller vor jeder Fahren Sie immer mit geeigneter Schutzklei- Fahrt, auch bei Kurzstrecken. dung, tragen Sie einen geprüften Schutzhelm • Beheben Sie Mängel immer vor der Fahrt. und schalten Sie das Licht ein. Beachten Sie die Verkehrsschilder, -hinweise Element Prüfhinweise...
- Seite 25 Motor starten Bremsen Den Motorroller gerade oder auf den Hauptstän- Den Gasgriff ganz schließen und die Vorder- und der stellen. Den Seitenständer einklappen und Hinterradbremse gleichzeitig betätigen, um den die Zündung auf „ON“ stellen. kürzesten Bremsweg zu erreichen. Den Motor-Stopp-Schalter auf die Position WARNUNG stellen und die Vorder- und Hinterradbremse •...
- Seite 26 Schwefelsäure enthält, die schwere Schäden Seite 28)? verursachen kann. Vermeiden Sie jeglichen Kontaktieren Sie Ihren SYM-Vertragshändler, Hautkontakt oder Kontakt zu Ihrer Kleidung. wenn der Motor immer noch nicht startet, wenn • Tragen Sie immer eine Schutzbrille, wenn Sie Sie die Punkte überprüft haben.
- Seite 27 Ihrem Motorroller führen. Ersetzen von Leuchtmitteln Dieser Motorroller ist fast ausschließlich mit LED-Beleuchtung ausgestattet. Wenden Sie sich bitte an einen SYM-Vertragshändler, um die Leuchtmittel ersetzen zu lassen. Zuerst das Minuskabel A und anschließend das Pluskabel B trennen. Die Schraube C entfernen, das Batteriehalteband aushängen und die Batterie ausbauen.
- Seite 28 • Den Motorölstand alle 1.000 km überprüfen. B Ölablassschraube Ölstand an oder unter der MIN-Markierung: • Den Motorölstand über den Öleinfüllstutzen auffüllen. Ölstand über der MAX-Markierung: • Kontaktieren Sie Ihren SYM-Vertragshändler um den Ölstand unter die MAX-Markierung korrigieren zu lassen. C Ölfiltersieb D Feder E Ölfilterdeckel...
- Seite 29 • Verwenden Sie ausschließlich Getriebeöl mit der Spezifikation API GL-5, SAE 80W-90 oder VORSICHT besser (siehe Seite 24). • Kontaktieren Sie einen SYM-Vertragshändler • SYM empfiehlt MOTUL-Getriebeöle: wenn sich der Bremsflüssigkeitsstand unter MOTUL GEARBOX 80W-90 der L-Markierung befindet. Getriebeölfüllmenge: Bei Getriebeölwechsel: 100 ml Bei Getriebeüberholung: 110 ml...
- Seite 30 WARNUNG • Verschlissene Bremsbeläge können zur Ver- schlechterung oder zum Ausfall der Brems- anlage führen. • Lassen Sie die Bremsbeläge von Ihrem SYM- Vertragshändler überprüfen und ggf. ersetzen. • Die Bremsbeläge immer als Paar ersetzen. Trommelbremse, hinten Den Abstand A zwischen Ausgangsstellung und der ersten Bremswirkung, am äußeren Enden...
- Seite 31 Gasgriffspiel: 2 – 6 mm WARNUNG • Den Reifen ersetzen, wenn die gesetzlich vor- WARNUNG geschriebene Verschleißgrenze oder der TWI- • Lassen Sie das Gasgriffspiel von Ihrem SYM- Index erreicht wurde (je nachdem welches Vertragshändler überprüfen und einstellen. zuerst eintritt). Reifenluftdruck prüfen •...
- Seite 32 • Die Vorderradgabel A auf Undichtigkeiten Seite 39). prüfen. WARNUNG • Kontaktieren Sie einen SYM-Vertragshändler • Lassen Sie die Zündkerzen von Ihrem SYM- wenn Sie Unregelmäßigkeiten feststellen. Vertragshändler überprüfen und ersetzen. WARNUNG Empfohlene Zündkerze: NGK CR6HSA • Eine lockere oder klemmende Lenkung, kann Elektrodenabstand: 0,6 –...
- Seite 33 • Den Luftfilter nicht mit Druckluft reinigen. Gro- be Verschmutzungen abklopfen und den Filter ersetzen, wenn dieser stark verschmutzt ist. HINWEIS • Den Luftfiltereinsatz von einem SYM-Vertrags- händler kontrollieren und ersetzen lassen. • Den Luftfilter nach Vorgabe ersetzen (siehe Seite 39).
- Seite 34 Reinigung und Überwinterung • Den Motorroller mit klarem Wasser abwaschen und trocknen. Wichtige Pflegehinweise • Empfindliche Bauteile (z.B. Kühlerrippen) mit Bitte beachten Sie bei allen Prüf- und Einstell- einem sanften Wasserstrahl reinigen. arbeiten, welche in Ihren Verantwortungsbereich • Empfindliche Bauteile nach dem Waschen mit fallen, stets die Anweisungen in der Bedienungs- Korrosionsschutzmittel behandeln und die Kette anleitung.
- Seite 35 Technische Daten Länge 1.880 mm Breite 675 mm Höhe 1.115 mm Abmessungen/ Radstand 1.295 mm Gewichte Leergewicht (fahrbereit) 108 kg Zul. Gesamtgewicht 258 kg Kraftstofftankinhalt 6,2 l Rahmen Stahlrohrrahmen Vorderradaufhängung Teleskopgabel (90 mm Federweg) Antriebsschwinge, 1 Federbein (78 mm Hinterradaufhängung Federweg) Fahrwerk/ Bremsen...
- Seite 36 Hauptscheinwerfer Standlicht Elektrische Rücklicht BAY15d (12V 21/5W) Ausrüstung Blinker RY10W, 12V 10W Batterie YTX7A-BS (12V 6Ah) Abgasnorm Euro 5 Abgasemissio- Kraftstoffverbrauch 2,2 l/100 km nen* -Emissionen 52 g/km * Ermittelt nach WMTC...
- Seite 37 • Wenn Ihnen die erforderliche Erfahrung oder • Batterie mit Säure befüllen und aufladen Qualifikation fehlt, wenden Sie sich für Fragen • Verlegung des Batterieentlüftungsschlauches bitte an Ihren SYM-Vertragshändler. prüfen • Elektrik und Beleuchtungsanlage auf Funktion und Einstellung prüfen, ggf. Einstellung korri- gieren •...
- Seite 38 Wartungsplan Min. 1x Kilometer 3.000 6.000 12.000 Ref. Seite jährlich Prüfpunkt Luftfilterelement Motoröl Ölfilter (Sieb) Motorgehäuse auf Dichtigkeit Antriebsriemen, -rollen und Variomatik Fliehkraftkupplung Getriebeöl Getriebegehäuse auf Dichtigkeit Bereifung und Reifenluftdruck Ventilspiel Zündkerze Batterie Drosselklappe (Einstellung und Freigängigkeit) Leerlaufdrehzahl Kraftstoffleitungen und -filter Kraftstoffleitungen alle 5 Jahre ersetzen Bremssystem, -leitungen, -beläge Bremsleitungen alle 4 Jahre oder 60.000 km...
- Seite 39 Übergabe-Inspektion Der Zusammenbau/Aufbau des Fahrzeuges erfolgte gemäß der Herstellervorgaben. Die vorschriftsmäßige Funktion aller Bauteile wird hier ausdrücklich bestätigt. Datum Unterschrift/Stempel SYM-Vertragshändler 1. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 2. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-,...
- Seite 40 6. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 7. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 8. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet!
- Seite 41 12. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 13. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 14. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet!
- Seite 42 18. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 19. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 20. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet!
- Seite 43 Sonstige Instandsetzungs- oder Wartungsarbeiten...
- Seite 44 Notizen 20201202...
- Seite 46 Sanyang Deutschland GmbH Opelstraße 13 D-64546 Mörfelden-Walldorf T +49 6105 - 406 37 00 F +49 6105 - 406 37 26 E info@sym-motor.de W www.sym-motor.de...
