4.0
Funktionsbeschreibung
Der Leckanzeiger funktioniert nach dem Unterdruckprinzip. Eine eingebaute Unterdruckpumpe
evakuiert über die Saugleitung Luft aus dem Überwachungsraum und gleicht minimale
Undichtigkeiten im System aus. Der Überwachungsraum wird gebildet durch den Zwischenraum der
beiden Behälterwände bzw. Leckschutzauskleidung und Behälterwand. Die abgesaugte Luft wird
normalerweise über die Auspuffleitung in den Tank zurück geführt (bei Rohrleitungen über externe
Entlüftungseinheit). Ein ebenfalls mit dem Überwachungsraum verbundener Druckschalter erkennt
den Druck im System und steuert entsprechend der eingestellten Schaltwerte die Pumpe sowie bei
größerer Undichtigkeit des Leckanzeigesystems die Alarmabgabe.
Der Betriebszustand wird durch Leuchten im Steuergerät angezeigt
- Der Betriebszustand des Leckanzeigers (Spannung liegt an) wird durch eine grüne
Betriebsleuchte dauerhaft angezeigt. Ein Alarmzustand wird durch eine rote Alarmleuchte sowie
durch den akustischen Summer signalisiert. Dieser akustische Alarm kann vorübergehend durch
einen plombierbaren Schalter deaktiviert werden.
- Ein Alarmzustand kann außerdem über die Klemme „A" und „A3" an der Klemmleiste und / oder
durch einen potentialfreien Kontakt z.B. an eine zentrale Überwachungseinheit weitergeleitet
werden.
- Der Normalbetriebszustand ist erreicht, wenn alle Verbindungsleitungen angeschlossen und Prüf-
und Absperreinrichtungen in gesicherter Betriebsstellung sind, die Betriebsleuchte „AN" und das
Alarmsignal „AUS" sind und der akustische Summer aktiviert ist (Schalter plombiert).
Bei einer Undichtigkeit der inneren Wandung unterhalb des Flüssigkeitsspiegels muss mit dem
Eintritt von Flüssigkeit in den Überwachungsraum gerechnet werden. Dies gilt für Grundwasser
gleichermaßen bei unterirdischen Behältern mit einer Undichtigkeit der äußeren Wandung innerhalb
des Grundwasserbereiches. Ein Fachbetrieb ist umgehend zu benachrichtigen, Maßnahmen zur
Gefahrminderung und Fehlerbeseitigung sind durchzuführen.

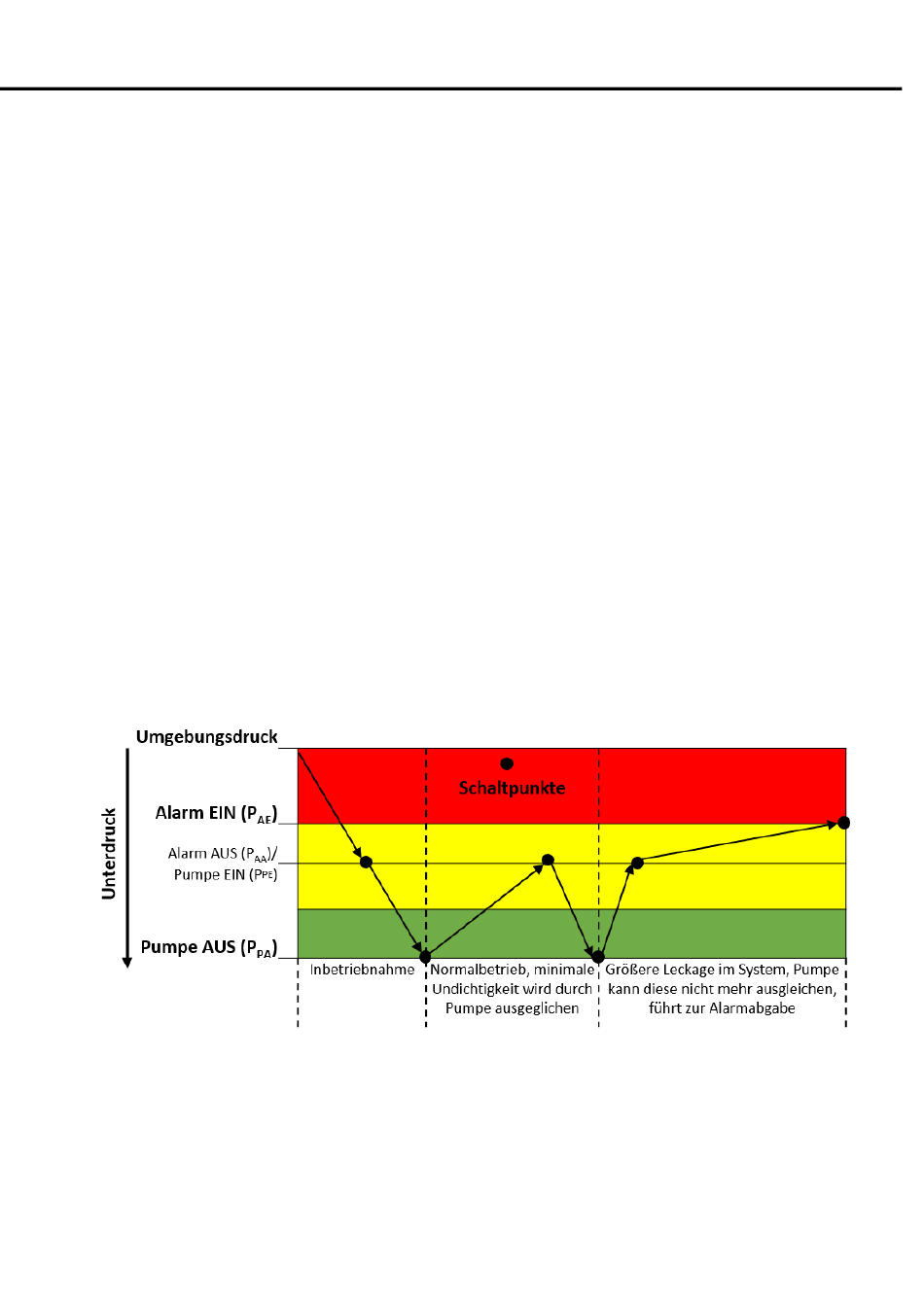

Nachfolgendes Diagramm beschreibt den Funktionsablauf der Inbetriebnahme, den Normalbetrieb
und den Alarmfall.
