6.4.3 Anschluss Heizung (bei Ausführung AK optional, bei AKS Standard)
- Der Anschluss der Heizung erfolgt direkt an die Spannungsversorgung
- Ist aufgrund der Zonentrennung oder anderer Installationsbedingungen eine Verlängerung des
Kabels erforderlich, sind wie in Tabelle 3 dargestellt, geeignete Anschlussdosen (ggf.
explosionsgeschützt) zu installieren.
- In der Variante AKS wird die Heizung in der dafür vorgesehenen Ex geschützten Anschlussdose
im Armaturenkasten angeschlossen.
- Absicherung wie in Anhang D angegeben.

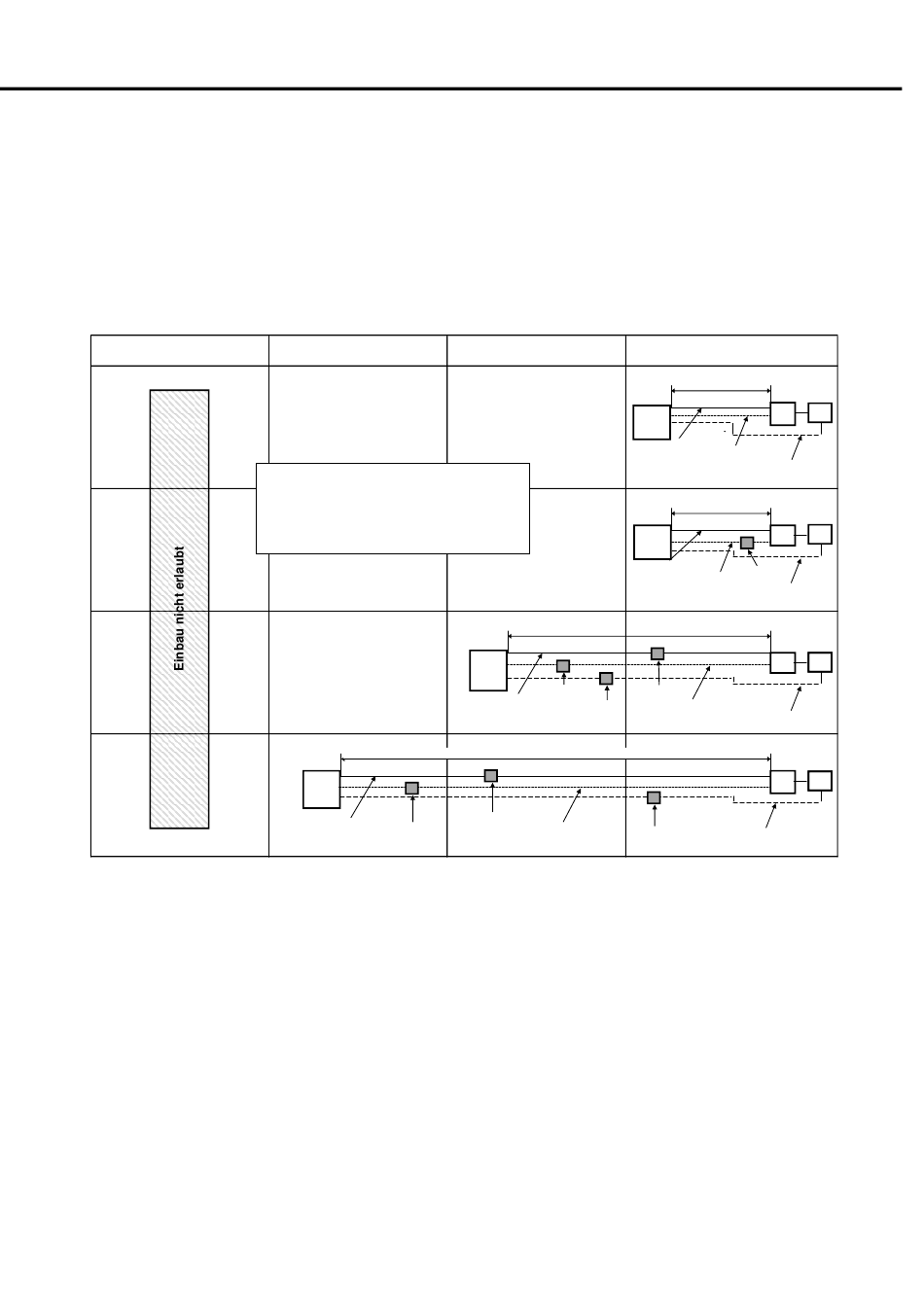

Tabelle 3:
Explosionsgefährdeter Bereich
Zone 0
Zeichenerklärung:
SK = Schaltkasten
AK = Armaturenkasten
KL = normaler Klemmenkasten für die Verbindungsleitung zur
Unterdruckpumpe.
Ex KL = Klemmenkasten in Ex geschützter Ausführung für die
Verbindungsleitung zur Unterdruckpumpe (Zone 1 oder 2)
6.4.4 Anschluss des externen Außenalarms innerhalb des Steuergeräts
- Ein externer Außenalarm kann entweder über die Klemme A (230 VAC) oder das potentialfreie
Relais angeschlossen werden.
- Absicherung wie in Anhang D angegeben.
6.4.5 Mehrfach-Steuergerät (M-SG 2/5)
- Anstelle des Steuergeräts SG kann das Mehrfach-Steuergerät M-SG 2/5 eingesetzt werden.
Dieses Steuergerät ermöglicht es, 2 bis 5 Armaturenkästen (AK) anzuschließen (im
Sonderaufbau bis 8 Armaturenkästen, siehe auch Anhang B, Zeichnung Nr.: 6999).
- Aufbau und Anschluss sind der technischen Beschreibung des Mehrfach-Steuergeräts M-SG 2/5
zu entnehmen. Die Trennschalterverstärker sind werksseitig eingestellt. Diese Einstellungen
dürfen auf keinen Fall verändert werden.
26-08-2022dpae
Explosionsgefährdeter Bereich
Zone 1
max. 500 m, 1,5mm² Cu, max. Leitungswiderstand 3 - 3,5 ?
AK
ex i eigensicherer
ex KL
Stromkreis
-19-
Leckanzeiger V80Ex H
Explosionsgefährdeter Bereich
Zone 2
ex i eigensicherer
AK
ex KL
ex i
ex KL
eigensicherer
Stromkreis
ex KL
Verbindungsleitung
Pumpe
49009138 de-17-05 Anleitung V80ExH 06.09.2022.docx
Kein explosionsgefährdeter Bereich
Montagebeispiel 1
max. 0,8m
SK
AK
Verbindungsleitung
Stromkreis
Pumpe
Verbindungsleitung
Heizung (optinal)
Montagebeispiel 2
siehe Beispiel 4
AK
SK
ex i
KL
eigensicherer
Verbindungsleitung
Stromkreis
Pumpe
Verbindungsleitung
Heizung (optinal)
Montagebeispiel 3
siehe Beispiel 4
SK
KL
Verbindungsleitung
Pumpe
Verbindungsleitung
Heizung (optinal)
Montagebeispiel 4
SK
Verbindungsleitung
KL
Heizung (optinal)
Netz
Netz
Netz
Netz
Netz
Netz
