5.3
Armaturenkasten (AK / AKS)
Der Armaturenkasten (AK) besteht aus dem Stahlblech-Gehäuse mit verschließbarer Tür, einer
beidseitigen Gehäusebelüftung, einer explosionsgeschützten Unterdruckpumpe und dem
Druckschalter. Die Saugleitung, Auspuffleitung und die Messleitung werden in der Gerätevariante
/MS in Kupferrohr und Messingverschraubungen ausgeführt, in der Gerätevariante /VA in Edelstahl
(beachte auch Punkt 5.3.4). Optional ist im Gehäuse eine Ex-geschützte Heizung mit Thermostat
eingebaut. Außerhalb des Gehäuses sind die Anschlüsse der Saugleitung (SL), Messleitung (ML),
und der Auspuffleitung (AL) montiert, wie auch zusätzlich in der Saug- und Auspuffleitung je eine
Detonationssicherung (standardmäßig Ex II G IIA).
Der Armaturenkasten (AKS) wird vorrangig zur Überwachung von Flachbodentanks eingesetzt, und
wird mit zusätzlich notwendigen Bauteilen übersichtlich in einem großen Gehäuse eingebaut
(Beschreibung unter Punkt5.3.6).
5.3.1 Unterdruckpumpe (PU)
Die Unterdruckpumpe mit Ex geschütztem Motor (Temperaurklasse T4) gleicht geringe
Undichtheiten im Leckanzeigesystem aus.
Werden mit dem Leckanzeiger entzündliche Flüssigkeiten mit Flammpunkt ≤ 55°C
überwacht, kann sich bei Undichtigkeit der Pumpenkammer (z.B. durch defekte
Membrane) im Armaturenkasten des Leckanzeigers explosionsfähige Atmosphäre bilden.
Das Anschlusskabel ist mit dem Motorteil vergossen und kann, wenn erforderlich, auch über eine
geeignete Ex-Klemmendose verlängert werden. Die Pumpe wird durch eine im Steuergerät
eingebaute Sicherung abgesichert. Die Förderleistung der Pumpe im Alarmschaltpunkt ist auf max.
100 Liter pro Stunde begrenzt.
Die Überdruckfestigkeit ist für den max. Betriebsdruck im Behälter / Rohrleitung ausgelegt.
5.3.2 Druckschalter (D)
Der Druckschalter besteht aus einer Membraneinheit und zwei angebauten Mikroschaltern. Der
Kontaktteller am Stößel betätigt die Schalthebel der Mikroschalter. Kontaktteller und Mikroschalter
sind einstellbar. Die entsprechenden Schaltwerte sind werkseitig eingestellt (siehe Punkt 2). Ein
Mikroschalter steuert die Alarmgabe, der andere Mikroschalter die Funktion der Unterdruckpumpe
Ein / Aus. Die Steuerleitung, die separat vom Druckschalter an eine Klemme angeschlossen wird,
wird über ein Ex i eigensicheres Kabel mit dem Trennschaltverstärker im Steuergerät verbunden
(siehe Punkt 5.2.1).
Die Überdruckfestigkeit ist für den max. Betriebsdruck im Behälter / Rohrleitung ausgelegt.
5.3.3 Detonationssicherung
Die Detonationssicherung ist geeignet, einen Flammendurchschlag bei Deflagration und stabiler
Detonation von explosionsfähigen Dampf-Luft- bzw. Gas-Luft-Gemischen der Explosionsgruppe
II A (Typ DS20) und II B3 (Typ 1002-008) zu verhindern.
Im Lieferumfang ist bereits je eine Detonationssicherung für die Saugleitung und Auspuffleitung
des Leckanzeigers enthalten (bei Version AK beigefügt, bei Version AKS im Armaturenkasten

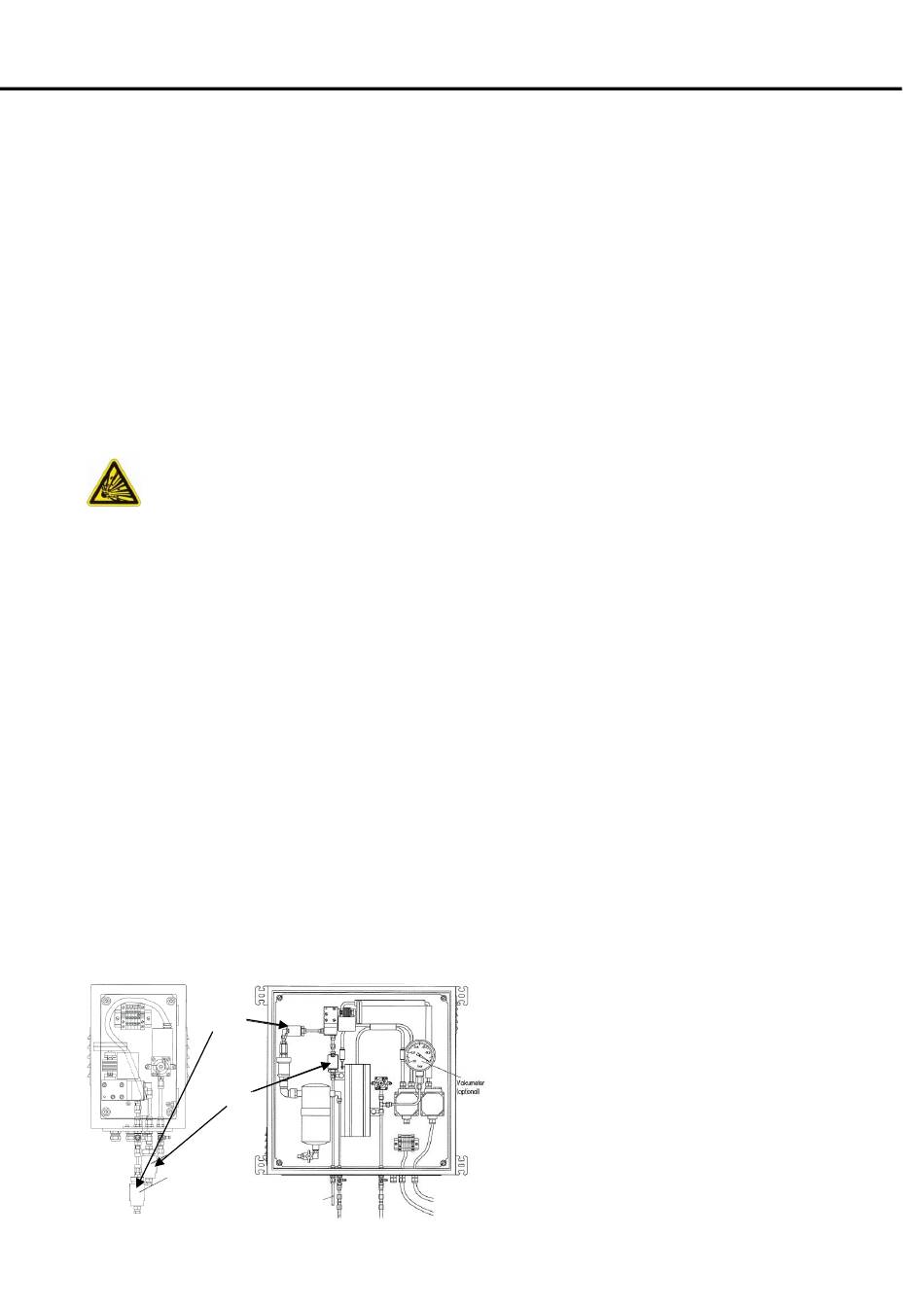

Ausführung Armaturenkasten - Version "AK"
Detonationssicherung unterhalb des
Armaturenkastens angebaut
Detonationssicherung
S augleitung
Detonationssicherung
Auspuffleitung
Detonationssicherung
Auspuffleitung
Detonationssicherung
S augleitung
26-08-2022dpae
Leckanzeiger V80Ex H
eingebaut).
Werden mit dem Leckanzeiger entzündliche
Flüssigkeiten mit Flammpunkt ≤ 55°C
überwacht, so müssen zusätzlich auch an
den Anschlüssen am Tank bzw. an der
Rohrleitungen geeignete
Detonationssicherungen durch den
Fachbetrieb eingebaut werden (siehe
Anhang B, Zeichnung Nr.: 6771 und
50135).
Die technischen Daten der
Detonationssicherung sind dem Anhang D
zu entnehmen.
-10-
