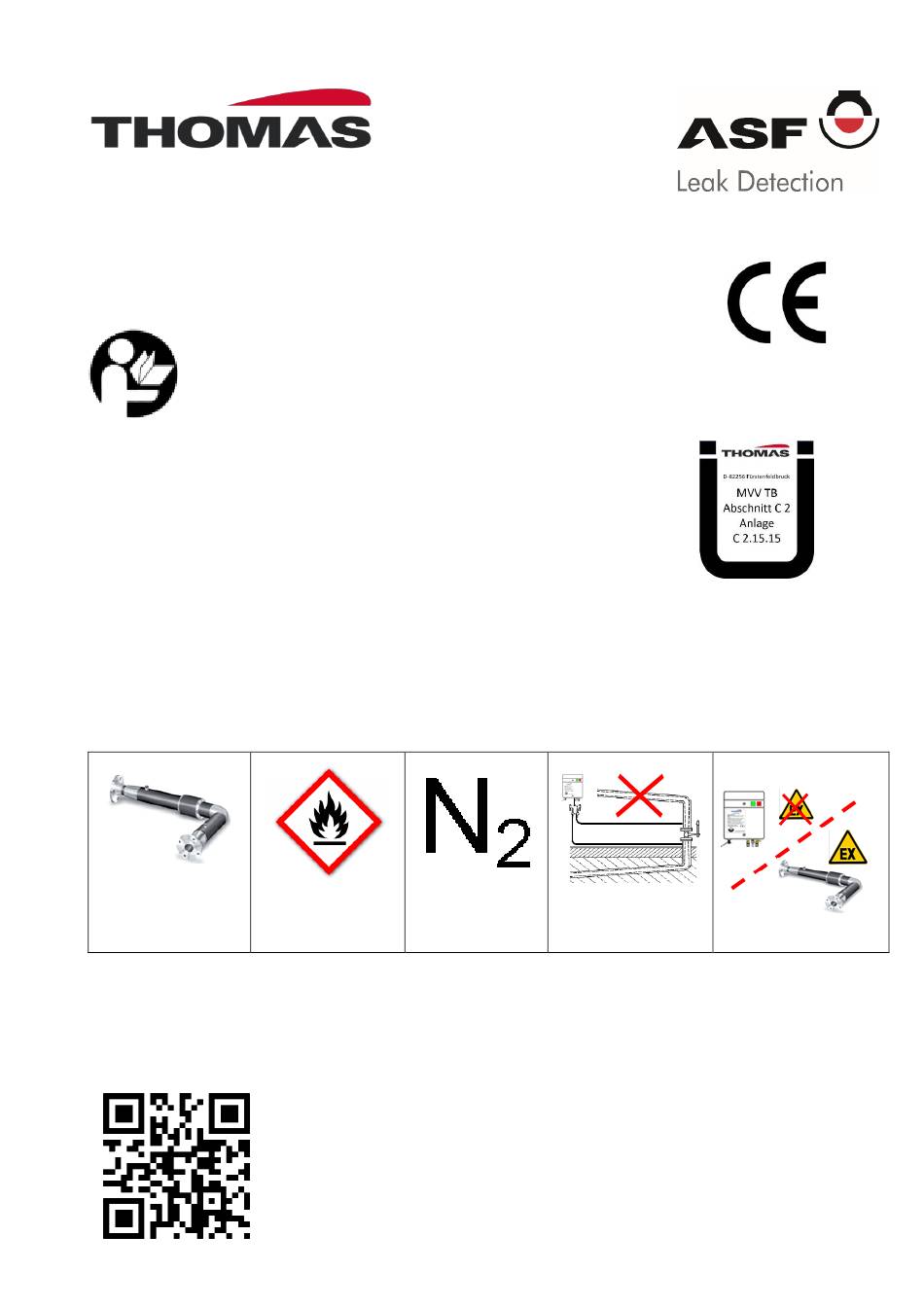

Thomas D25 R Montageanweisung
Inhaltsverzeichnis
Quicklinks
Deutsch Original
Leckanzeiger D25 R
Überdruckleckanzeiger
Dokumentation,
Montageanweisung
Zur Überwachung von doppelwandigen unterirdischen
Rohrleitungen.
Für wassergefährdende Flüssigkeiten, auch entzünd-
bare, leicht entzündbare und extrem entzündbare Flüs-
sigkeiten mit einem Flammpunkt von maximal 60°C.
Entspricht den Anforderungen nach DIN EN 13160-1: 2016 und DIN
EN 13160-2: 2016, Klasse 1 und nach DIN EN 13160-1: 2003 und DIN
EN 13160-2: 2003, Klasse 1, MVV TB, lfd. Nr. C 2.15.24 mit Anlage
C 2.15.15.
Betriebsdruck
≤ 16bar
H224 Kat.1, H225
Kat.2, H226 Kat.3
FP ≤60°C
Überwachungs-
Medium
Nur unterirdisch
Dokument: 49001033.17.01
Stand: 06/2021
D
-
