- Kontrolle des maximalen Pumpenunterdrucks:
- Überprüfung der Schaltwerte:
Der Leckanzeiger ist zwischen Saug- und Messleitung zu überbrücken (geeigneter Schlauch mit
zusätzlichem Puffervolumen von ca. 0,5 ltr).
Durch Öffnen der Schraube am Belüftungsventil (BS, am Gehäuseeingang der Saugleitung) wird
der Überwachungsraum belüftet.
Durch die unmittelbare Druckänderung am Messgerät ist die Durchgängigkeit des Leckanzeigers
mit dem Überwachungsraum nachgewiesen.
Die einzelnen Schaltwerte des Leckanzeigers müssen während der Druckänderung im
Überwachungsraum auf ihren korrekten Wert geprüft werden. Stimmen diese Werte nicht, können
am Druckschalter die Schaltwerte korrekt eingestellt werden (siehe Anhang B, Zeichnung Nr.
6743).
Der Leckanzeiger ist zwischen Saug- und Messleitung zu überbrücken (geeigneter Schlauch mit
ca. 0,5 ltr. Puffervolumen).
Prüfung der Einstellwerte des Leckanzeigers: „Alarm Ein" P
diese Werte ab, können am Druckschalter diese Einstellwerte nachjustiert werden (siehe Anhang
B, Zeichnung Nr.: 6743).
Funktionsprüfung der roten Alarmleuchte und des akustischen Summers am Steuergerät, sowie
ggf. extern angeschlossene Alarmeinrichtungen bei Erreichen des Alarmschaltwertes P
Prüfung der Funktion „akustischer Alarm AUS". Durch den plombierbaren Schalter am
Steuergerät wird der Summer vorübergehend abgeschaltet. Nach der Prüfung muss der Schalter
wieder in der Normalbetriebsstellung plombiert werden.
26-08-2022dpae
Verbindungsleitungen vom Leckanzeiger zum Überwachungsraum
trennen (Saug- und Messleitung), dabei sind diese zügig durch
geeignete Blindverschraubungen abzudichten, da es sonst zu
einer kompletten Belüftung im Überwachungsraum kommen kann,
was bei Leckschutzauskleidungen zur Ablösung von der
Behälterwand und somit zum Totalverlust der Anlage führen kann.

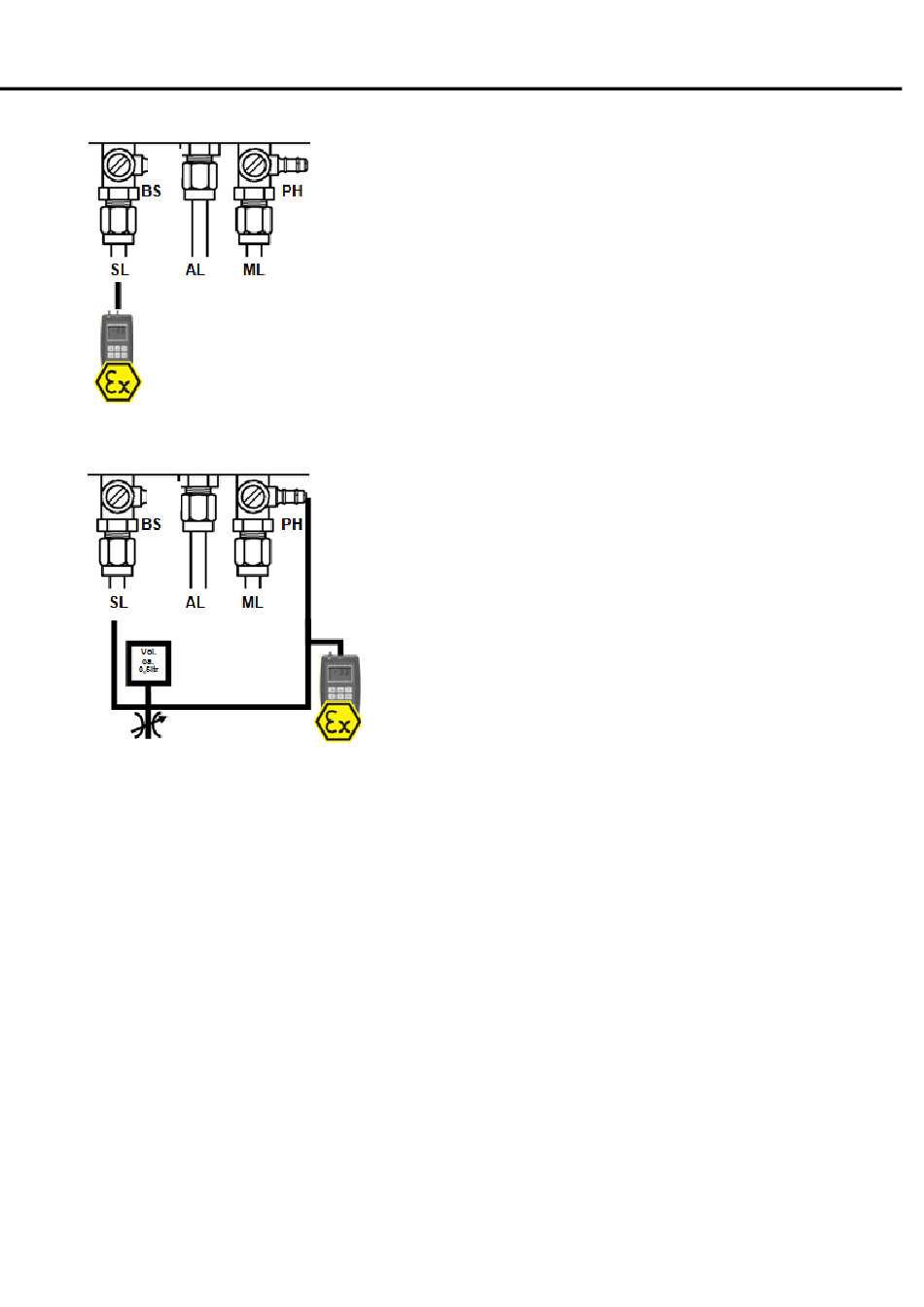

Geeignetes, ggf. ex geschütztes Unterdruckprüfgerät an den
Sauganschluss des Leckanzeigers anschließen. Pumpe muss in
Betrieb (Prüfhahn PH öffnen), und die Belüftungsschraube (BS) am
Saugleitungsanschluss geschlossen sein.
Maximalen Unterdruck der Pumpe am Messgerät ablesen, dieser
muss beim V80Ex H mindestens -500mbar betragen.
Geeignetes, ggf. Ex geschütztes Unterdruckprüfgerät an
den Prüfhahn (PH, am Gehäuseeingang der Messleitung)
anschließen.
Um bei größerem Überwachungsraumvolumen die
Prüfzeiten zu verkürzen, kann der Leckanzeiger vom
Überwachungsraum getrennt und separat auf die
Einhaltung der einzelnen Schaltwerte geprüft werden.
Verbindungsleitungen zum Überwachungsraum sind
dabei zügig durch geeignete Blindverschraubungen
abzudichten, da es sonst zu einer kompletten Belüftung
im
Überwachungsraum
Leckschutzauskleidungen
Behälterwand und damit zum Totalverlust der Anlage
führen kann
-21-
Leckanzeiger V80Ex H
kommen
kann,
zum
Ablösen
und „Pumpe Aus" P
AE
49009138 de-17-05 Anleitung V80ExH 06.09.2022.docx
was
bei
von
der
. Weichen
PA.
.
AE
