6. Funktionsbeschreibung
- Der Leckanzeiger (1) funktioniert nach dem Unterdruckprinzip. Eine eingebaute
Unterdruckpumpe (1.21) evakuiert über die Saugleitung (6) Luft aus dem Überwachungsraum
(12) und gleicht minimale Undichtigkeiten im System aus. Der Überwachungsraum wird
gebildet durch den Zwischenraum der beiden Behälterwände bzw. Leckschutzauskleidung
und Behälterwand (11, 14). Die abgesaugte Luft wird normalerweise über die Auspuffleitung
(8) in den Tank zurück geführt. Ein ebenfalls mit dem Überwachungsraum verbundener
Druckschalter (1.23) erkennt den Druck im System und steuert entsprechend der eingestellten
Schaltwerte die Pumpe sowie bei größerer Undichtigkeit des Leckanzeigesystems die
Alarmabgabe.
- Der Betriebszustand des Leckanzeigers (Spannung liegt an) wird durch eine grüne
Betriebsleuchte (1.3) dauernd angezeigt.
- Ein Alarmzustand wird durch eine rote Alarmleuchte (1.2) sowie durch den akustischen
Summer (1.18) signalisiert. Dieser akustische Alarm kann vorübergehend durch einen
Schalter (1.4) deaktiviert werden. Ein deaktivierter Summer wird durch eine gelbe Leuchte
(1.5) angezeigt.
- Ein Alarmzustand kann außerdem über die Klemme „A" an der Klemmleiste (1.16) und / oder
durch einen potentialfreien Kontakt (1.17, optional eingebaut oder als Zubehör), z.B. an eine
zentrale Überwachungseinheit weitergeleitet werden.
- Der Normalbetriebszustand ist erreicht, wenn alle Verbindungsleitungen angeschlossen,
Prüf- und Absperreinrichtungen (1.13/1.15) in gesicherter Betriebsstellung, Betriebsleuchte
„AN", Alarmsignal „AUS", akustischer Summer aktiviert (gelbe Leuchte „AUS").

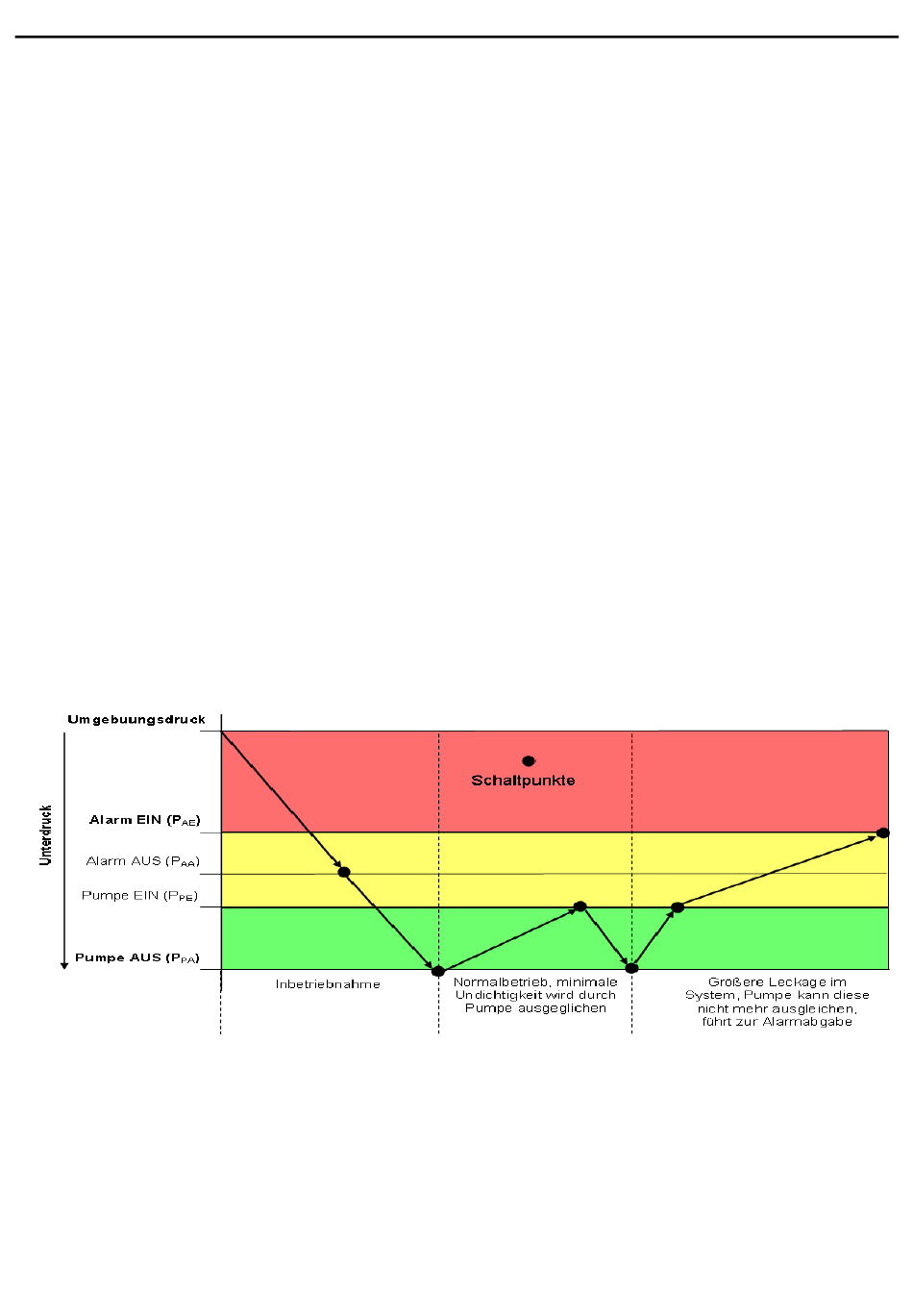

- Nachfolgendes Diagramm 2 beschreibt den Funktionsablauf der Inbetriebnahme, den
Normalbetrieb und den Alarmfall.
Diagramm 2
Medienberührende Werkstoffe des Leckanzeigers
6.1.
- Die im Leckfall mit dem Lagermedium in Berührung kommenden Bauteile des Leckanzeigers
bestehen aus den Werkstoffen:
- Pumpe und Druckschalter: NBR, PA
- Verbindungsleitungen und Anschlussteile: PVC, POM
Leckanzeiger Vakumatik IVF R34
