6.4
Elektrischer Anschluss
Wichtiger Hinweis
Der elektrische Anschluss des Leckanzeigers darf nur von einer Elektrofachkraft
mit Kenntnissen auf dem Gebiet des Explosionsschutzes (speziell eigensichere
Stromkreise) durchgeführt werden.
Die Trennschalterverstärker sind werksseitig eingestellt. Diese Einstellungen
dürfen auf keinen Fall verändert werden.

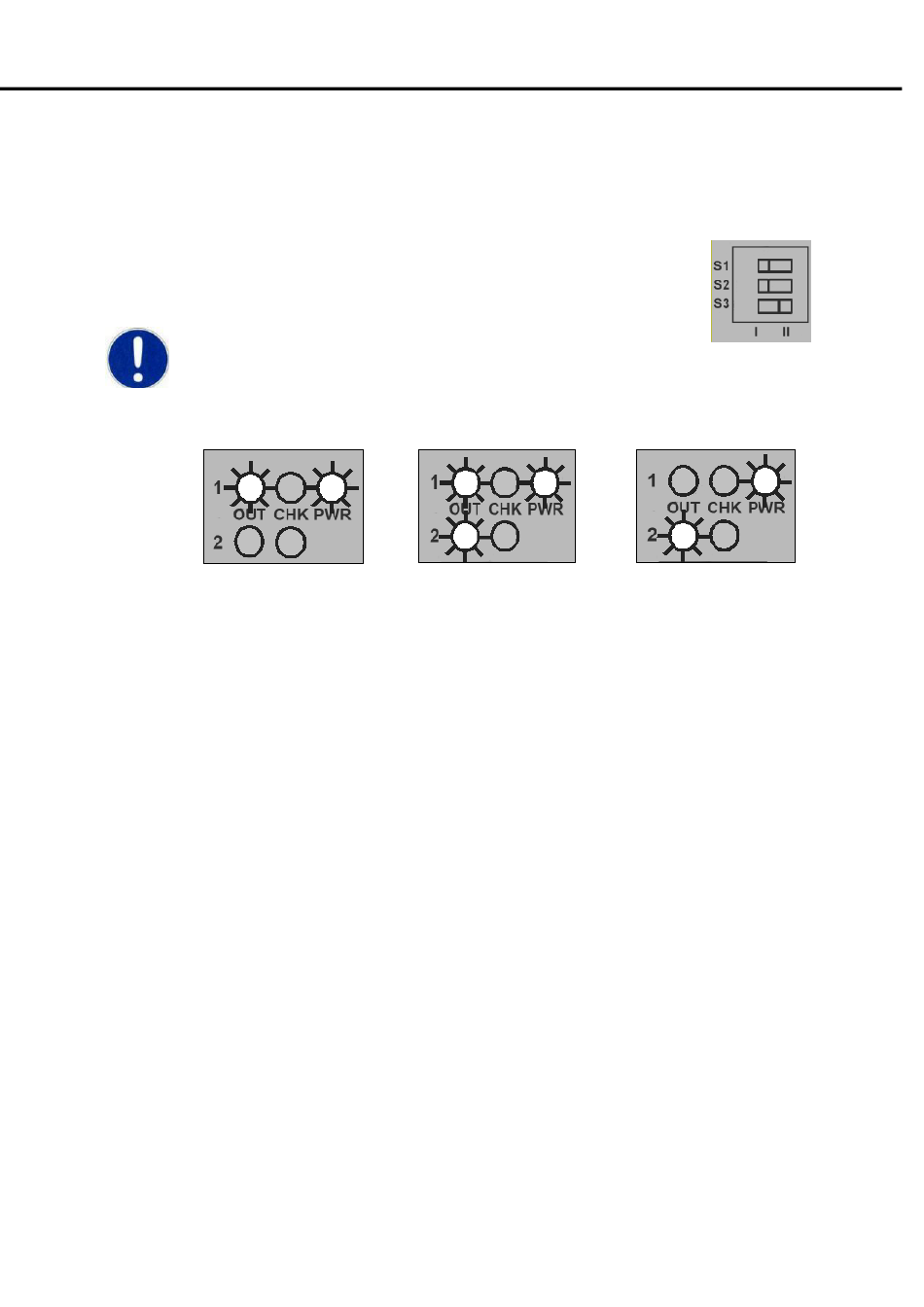

Einstellung Trennschaltverstärker im Steuergerät SG
(bei Mehrfach-Steuergerät M-SG 2/5 gesonderte Anleitung
beachten):
Anzeigen am Trennschaltverstärker im Steuergerät SG
(bei Mehrfach-Steuergerät M-SG 2/5 besondere Anleitung beachten):
Normalbetrieb
Details zum elektrischen Anschluss sind dem Stromlaufplan in Anhang B, Zeichnung Nr.: 4180085
oder 42005350 (mit integrierter Heizung), Tabelle 3 sowie Anhang D „technische Daten" zu
entnehmen.
6.4.1 Anschluss- Verbindungskabel der Unterdruckpumpe zum Steuergerät
- Bei der Armaturenkasten Variante AK wird das Kabel der Unterdruckpumpe direkt an den
Klemmenblock der Sicherung im Steuergerät angeschlossen.
- In der Variante AKS wird die Pumpe in der dafür vorgesehenen Ex geschützten Anschlussdose
im Armaturenkasten angeschlossen.
- Erfolgt die Verbindung der Anschlußleitung des Pumpenmotors mit der Zuleitung innerhalb des
explosionsgefährdeten Bereiches, muss diese entsprechend explosionsgeschützt ausgeführt
sein (siehe Tabelle 3).
6.4.2 Anschluss des ex i eigensicheren Kabels
- Das Ex i eigensichere Kabel, Typ LiYCY muss 4 Aderleitungen (Aderquerschnitt 0,75 mm²)
aufweisen und entsprechend abgeschirmt sein. Die Einsatzbedingungen des Kabels müssen mit
denen des Leckanzeigers übereinstimmen (siehe Anhang D, techn. Daten).
- Das Ex i eigensichere Kabel wird durch die entsprechende Kabel-Verschraubung geführt und an
den Trennschaltverstärker angeschlossen.
- Der Schutzleiter (PE) ist an die Schirmung des Kabels angebracht und wird an die Klemme PE
angeschlossen. Der Schutzleiter darf nur im Steuergerät angeschlossen sein.
- Das Ex i eigensichere Kabel kann mit einer (Ex i eigensicheren) Anschlussdose verlängert
werden, max. Gesamtlange 500 m, da sonst der Leitungswiderstand zu groß wird (siehe Tabelle
3)
26-08-2022dpae
Leckanzeiger V80Ex H
Pumpe Ein
-18-
49009138 de-17-05 Anleitung V80ExH 06.09.2022.docx
Alarm Ein
