- Die Gesamtlängen der Verbindungsleitungen zwischen Leckanzeiger und Behälter dürfen
bei Nennweite 6 mm – 50 Meter nicht übersteigen. Andernfalls sind größere Nennweiten zu
verwenden.
- Unterirdisch verlegte Verbindungsleitungen
aus Kunststoff sind in Schutzrohre zu
verlegen.
Bei
Verbindungsleitungen müssen Schutzrohre
zusätzlich
schlagfest
beständig ausgeführt sein.

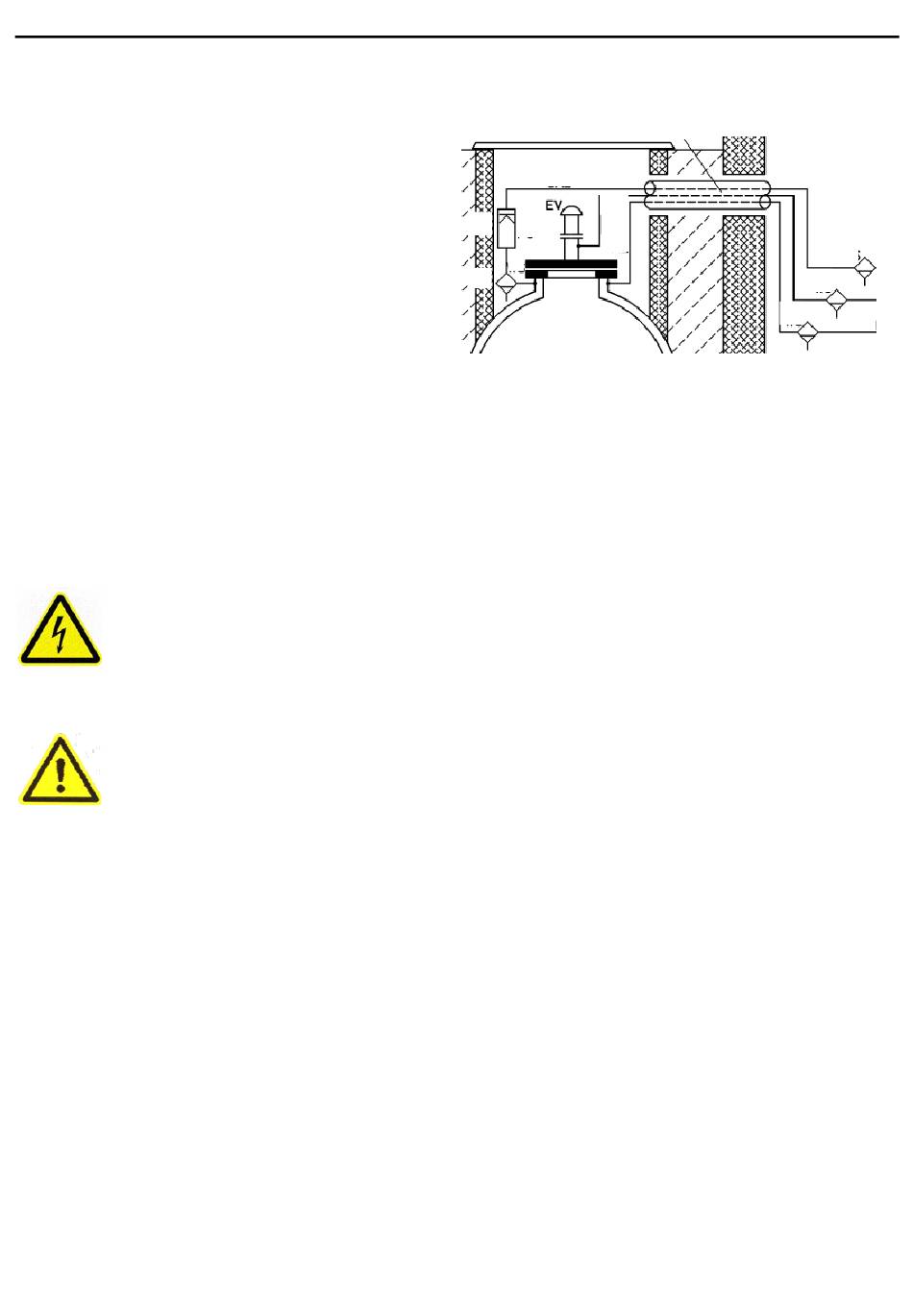

- Die Verbindungsleitungen sind mit einem
ca. 4° Gefälle vom Leckanzeiger zu den
Behälteranschlüssen zu verlegen, um zu
verhindern, dass sich Kondensat in den Verbindungsleitungen ansammeln und bei Frost
einfrieren kann. Ist eine Verlegung mit Gefälle nicht möglich, so muss an allen Tiefpunkten
der jeweiligen Verbindungsleitung ein Kondensatgefäß (10) eingebaut werden.
- Die Verbindungsleitungen, Saugleitung (6), Messleitung (7) an den Überwachungsraum, die
Auspuffleitung (8) am Lüftungsstutzen (EV) des Behälters dicht anschließen.
Elektrischer Anschluss
7.4.
Der elektrische Anschluss des Leckanzeigers darf nur von einer Elektrofachkraft
durchgeführt werden.
Die Anschlussdaten (siehe technische Daten, Pkt. 3) und Gerätetypenschild sind
zu beachten.
Vor dem Öffnen des Gerätes Spannungsversorgung trennen.
Schalter oder Steckverbindungen in der Netzzuleitung sind unzulässig.
Die elektrische Zuleitung zum Leckanzeiger ist mit max. 16A abzusichern.
Es wird empfohlen, den Leckanzeiger über die Sicherung eines häufig benutzen
Verbrauchers (z.B. Lampe im Kellerflur) anzuschließen. Ein Stromausfall wird
hierdurch zeitnah erkannt.
Wird der Leckanzeiger im Schutzkasten oder in schlecht zugänglichen Bereichen
montiert, ist zusätzlich ein externer Außenalarm anzuschließen.
- Die elektrische Zuleitung (z.B. NYM-J3x1,5 mm²) ist von oben über die Kabelverschraubung
in das Gehäuse zu führen. Dabei ist darauf zu achten, dass die Kabel oberhalb der
Luftführung verlegt werden und weder Pumpe, Summer noch Heizung berühren (heiße
Bauteile). Die Klemmleiste ist für Litzenquerschnitte bis max 1,5qmm und die
Kabeldurchführungen
6-10 mm geeignet.
- Zusätzliche Anschlussleitungen (z.B. für Außenalarm oder externe Alarmgabe über
potentialfreies Relais) können über die 2 zusätzlichen Öffnungen an der Geräteoberseite
und entsprechenden Kabelverschraubungen (M16) angeschlossen werden.
- Der elektrische Anschluss (L, N, PE und A) am Klemmbrett des Leckanzeigers hat nach
dem Anschlussbild im Schaltplan (siehe Pkt 7.5) zu erfolgen.
- Über das optional eingebaute potentialfreie Relais kann das Signal eines Spannungsabfalls
am Leckanzeiger und der Alarmzustand abgegriffen werden (z.B. zur Weiterleitung an eine
Schaltwarte oder Datenfernmeldemodul).
oberirdisch
verlegten
und
witterungs-
sind
für
Leckanzeiger Vakumatik IVF R34
Schutzrohr
9
10
Kabel
mit
10
Aussendurchmesser
10
6
10
8
7
von
