4.
Präsentation
4.1.
Ansichten
4.1.1.
Geräteansichten
Die Abbildungen 1 bis 3 zeigen eine Darstellung der einzelnen Mo-
delle je nach Gehäuseformat und Leistung. Angesichts der konti-
nuierlichen Weiterentwicklung des Produkts kann es jedoch zu
Abweichungen und unter Umständen selbst zu gewissen Wider-
sprüchen kommen. Im Zweifelsfall gelten stets die am Gerät selbst
gemachten Angaben.
i
Auf dem am Gerät angebrachten Typenschild sind alle Werte
der wichtigsten Eigenschaften oder Merkmale verzeichnet.
Sie müssen bei der Installation entsprechend berücksichtigt werden.

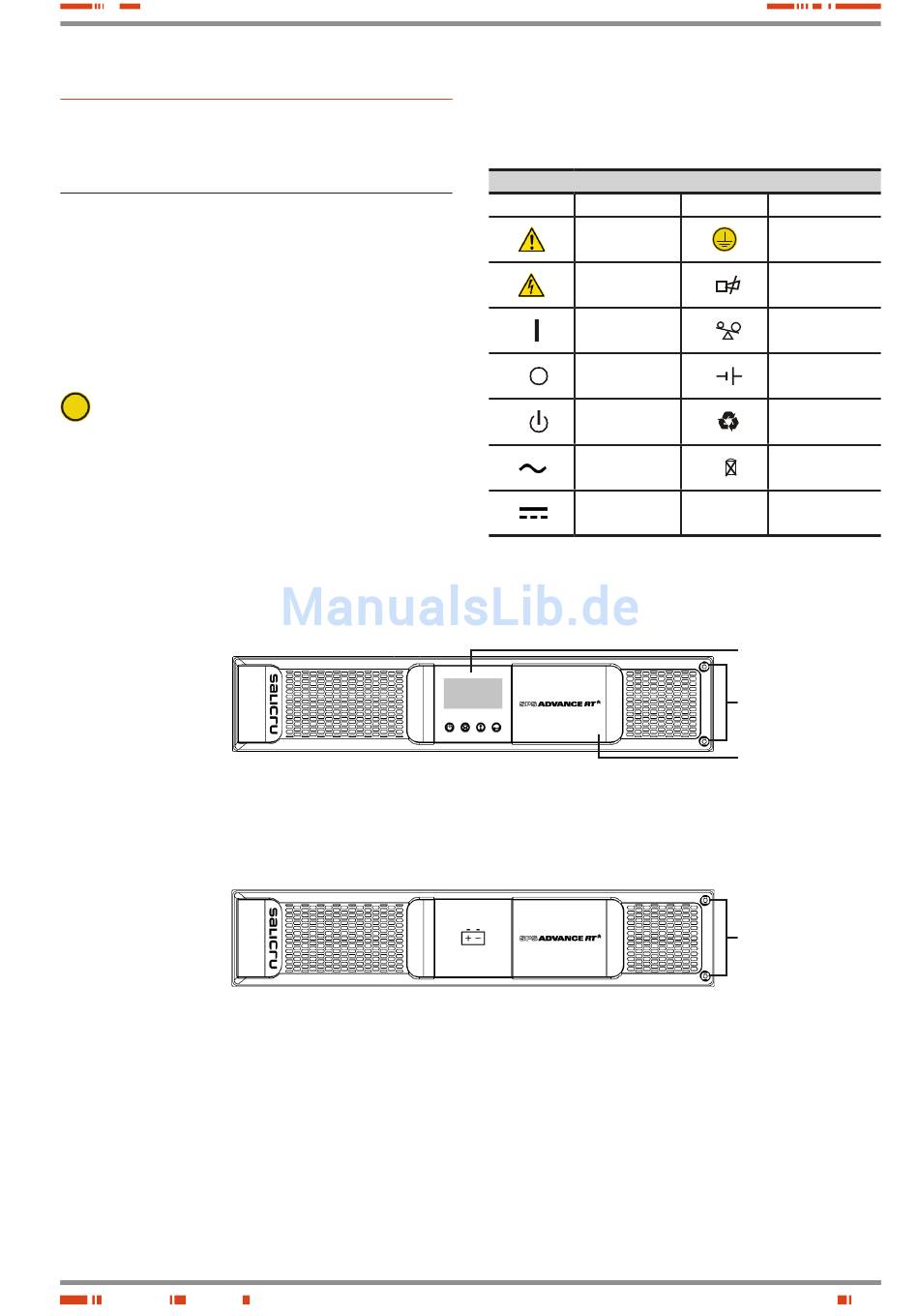

Abb. 1. Vorderansicht der Modelle von 0,7 bis 1 kVA und der
Akku-Module für Autonomieerweiterungen.
SALICRU
4.1.2. Erläuterung der verwendeten
Tabelle 1. Symbole die auf dem Gerät und/oder in dieser Anleitung zur
Vorderansicht ADVANCE RT
Vorderansicht des Akku-Moduls für ADVANCE RT
Symbole
Symbole und deren Bedeutung
Symbol
Bedeutung
Warnung
Entladungsgefahr
USV ON / Akku-
Test
USV OFF
USV auf Standby
oder Shutdown
Wechselstrom (AC)
Gleichstrom (DC)
Anwendung kommen.
Symbol
Bedeutung
Erde
Stummgeschaltetes
Alarm
Überlastung
Akku
Recyceln
USV in gelüftetem
Raum
Bedienfeld mit
LCD-Display
Befestigungsschrauben
vordere
Kunststoffblende
Vordere
Kunststoffblende
Befestigungsschrauben
vordere
Kunststoffblende
7
