DEE 1521, DEE 2127
5

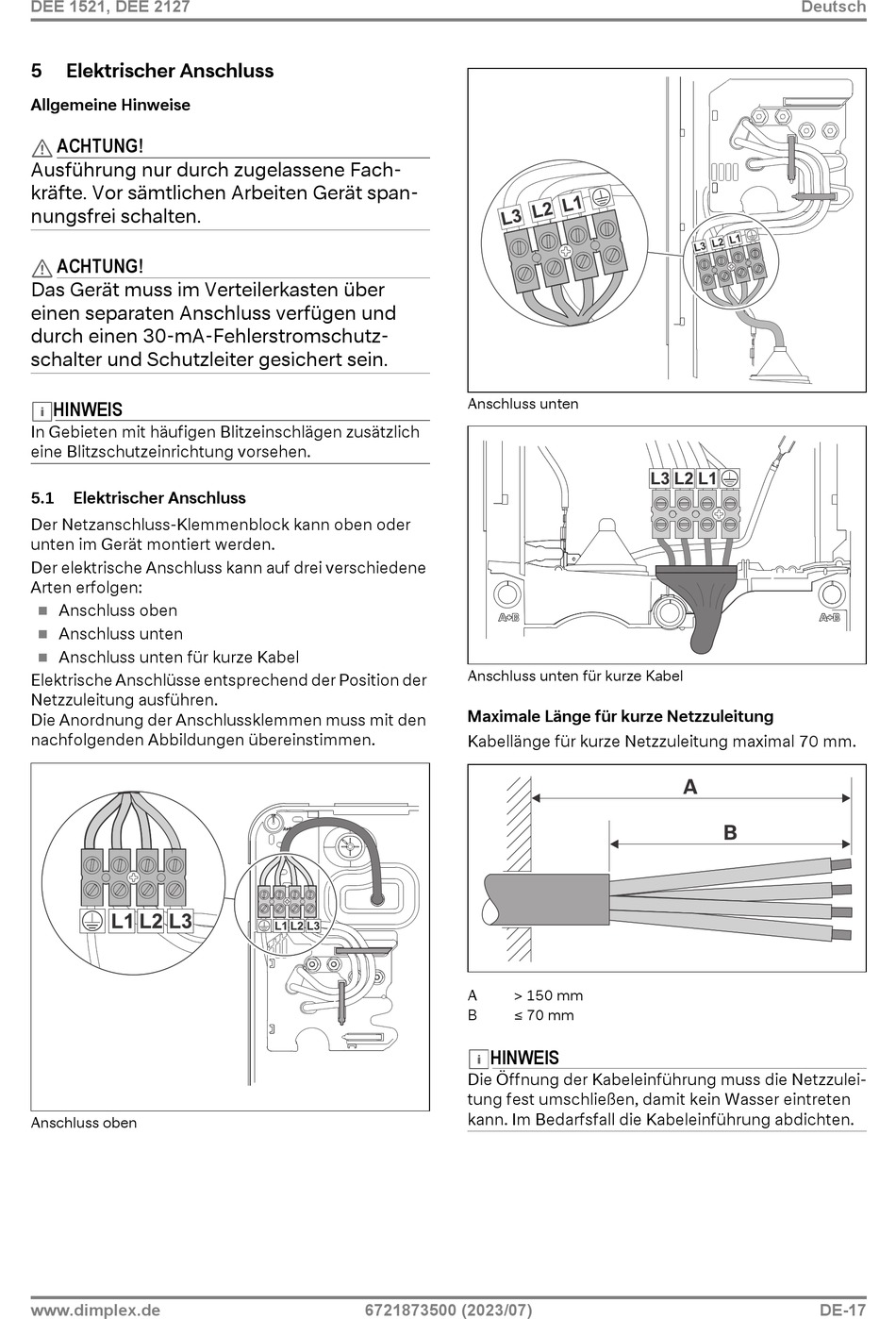

Elektrischer Anschluss
Allgemeine Hinweise
ACHTUNG!
Ausführung nur durch zugelassene Fach-
kräfte. Vor sämtlichen Arbeiten Gerät span-
nungsfrei schalten.
ACHTUNG!
Das Gerät muss im Verteilerkasten über
einen separaten Anschluss verfügen und
durch einen 30-mA-Fehlerstromschutz-
schalter und Schutzleiter gesichert sein.
HINWEIS
In Gebieten mit häufigen Blitzeinschlägen zusätzlich
eine Blitzschutzeinrichtung vorsehen.
5.1
Elektrischer Anschluss
Der Netzanschluss-Klemmenblock kann oben oder
unten im Gerät montiert werden.
Der elektrische Anschluss kann auf drei verschiedene
Arten erfolgen:
Anschluss oben
Anschluss unten
Anschluss unten für kurze Kabel
Elektrische Anschlüsse entsprechend der Position der
Netzzuleitung ausführen.
Die Anordnung der Anschlussklemmen muss mit den
nachfolgenden Abbildungen übereinstimmen.
Anschluss oben
www.dimplex.de
Anschluss unten
Anschluss unten für kurze Kabel
Maximale Länge für kurze Netzzuleitung
Kabellänge für kurze Netzzuleitung maximal 70 mm.
A
> 150 mm
B
≤ 70 mm
HINWEIS
Die Öffnung der Kabeleinführung muss die Netzzulei-
tung fest umschließen, damit kein Wasser eintreten
kann. Im Bedarfsfall die Kabeleinführung abdichten.
6721873500 (2023/07)
Deutsch
DE-17
