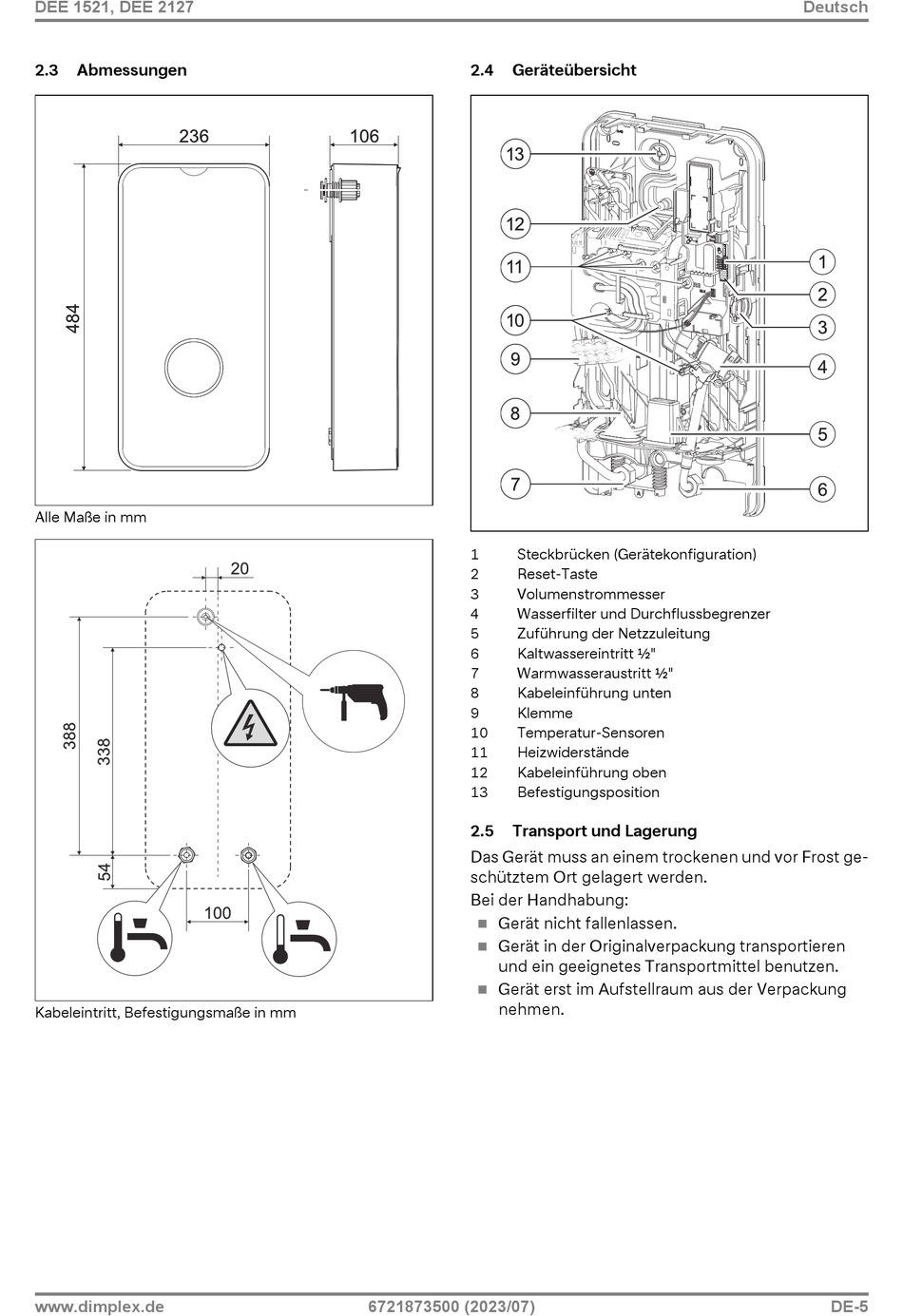

DEE 1521, DEE 2127
2.3
Abmessungen
Alle Maße in mm
Kabeleintritt, Befestigungsmaße in mm
www.dimplex.de
2.4
Geräteübersicht
1
Steckbrücken (Gerätekonfiguration)
2
Reset-Taste
3
Volumenstrommesser
4
Wasserfilter und Durchflussbegrenzer
5
Zuführung der Netzzuleitung
6
Kaltwassereintritt ½"
7
Warmwasseraustritt ½"
8
Kabeleinführung unten
9
Klemme
10
Temperatur-Sensoren
11
Heizwiderstände
12
Kabeleinführung oben
13
Befestigungsposition
2.5
Transport und Lagerung
Das Gerät muss an einem trockenen und vor Frost ge-
schütztem Ort gelagert werden.
Bei der Handhabung:
Gerät nicht fallenlassen.
Gerät in der Originalverpackung transportieren
und ein geeignetes Transportmittel benutzen.
Gerät erst im Aufstellraum aus der Verpackung
nehmen.
