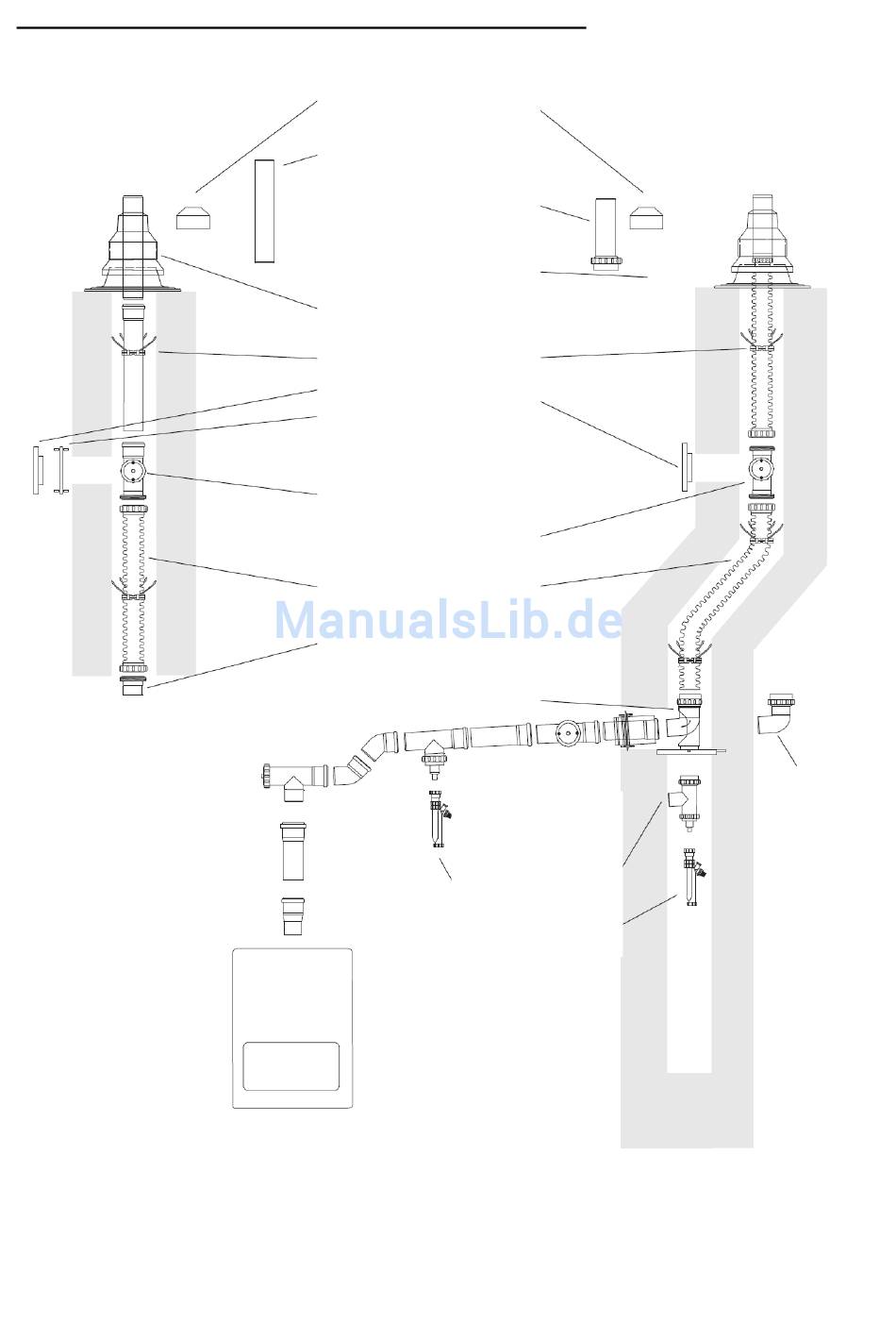

11.3.2 Schema der Abrauchung des Typs FLEX, 2 x D 80 mm

Variante 1
Manschette gegen Regen
Abschlussrohr ohne
Stutzen
Abschlussrohr flex
Schornsteinplastkopf flex
(komplett)
Schornsteinplastkopf starr
(komplett)
Distanzfassung universal
Revisionstür
Lüftungsgitter
Revisions-T-Stück flex/starr
Revisions-T-Stück flex/flex
Flexibles Rohr
Adapter starr/flex
Stützbogen starr 87°mit
Ankerung
Revisions-T-Stück
mit Abfluss und
Richtungsänderung
Siphon Long John
(für Überdruck)
Abb. Nr. 27
41
Variante 2
Adapter
starr/flex
87°
