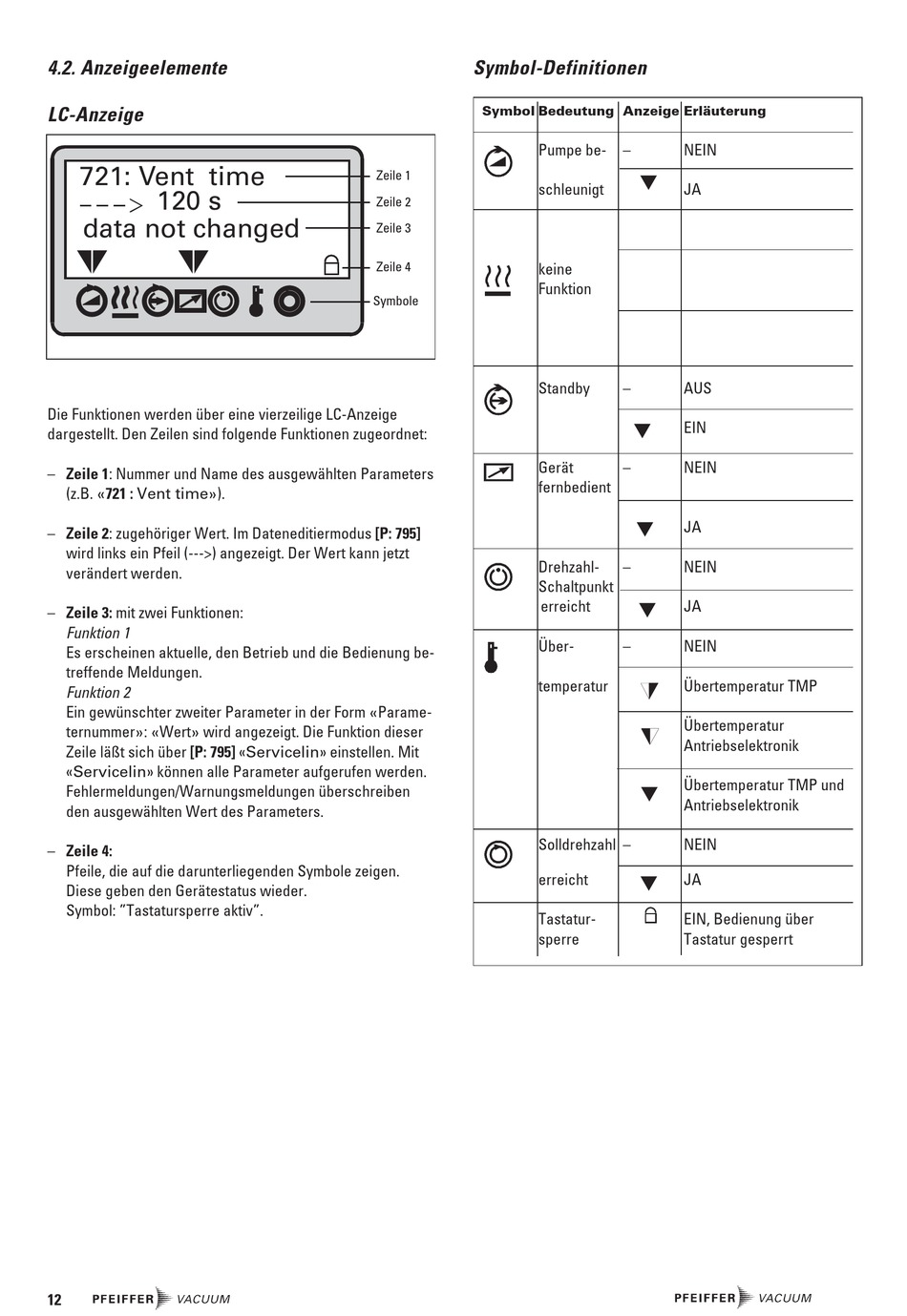

4.2. Anzeigeelemente
LC-Anzeige
721: Vent time
120 s
data not changed
Die Funktionen werden über eine vierzeilige LC-Anzeige
dargestellt. Den Zeilen sind folgende Funktionen zugeordnet:
– Zeile 1: Nummer und Name des ausgewählten Parameters
(z.B. «721 : Vent time»).
– Zeile 2: zugehöriger Wert. Im Dateneditiermodus [P: 795]
wird links ein Pfeil (--->) angezeigt. Der Wert kann jetzt
verändert werden.
– Zeile 3: mit zwei Funktionen:
Funktion 1
Es erscheinen aktuelle, den Betrieb und die Bedienung be-
treffende Meldungen.
Funktion 2
Ein gewünschter zweiter Parameter in der Form «Parame-
ternummer»: «Wert» wird angezeigt. Die Funktion dieser
Zeile läßt sich über [P: 795] «Servicelin» einstellen. Mit
«Servicelin» können alle Parameter aufgerufen werden.
Fehlermeldungen/Warnungsmeldungen überschreiben
den ausgewählten Wert des Parameters.
– Zeile 4:
Pfeile, die auf die darunterliegenden Symbole zeigen.
Diese geben den Gerätestatus wieder.
Symbol: "Tastatursperre aktiv".
12
Symbol-Definitionen
Symbol Bedeutung Anzeige Erläuterung
Pumpe be- –
Zeile 1
schleunigt
Zeile 2
Zeile 3
Zeile 4
keine
Funktion
Symbole
Standby
Gerät
fernbedient
Drehzahl-
Schaltpunkt
erreicht
Über-
temperatur
Solldrehzahl –
erreicht
Tastatur-
sperre
NEIN
JA
–
AUS
EIN
–
NEIN
JA
–
NEIN
JA
–
NEIN
Übertemperatur TMP
Übertemperatur
Antriebselektronik
Übertemperatur TMP und
Antriebselektronik
NEIN
JA
EIN, Bedienung über
Tastatur gesperrt
