Sensorausrichtung - Banner Q4X Kurzanleitung

Q4X Edelstahl-Analoglasersensor
Lasergeräte der Klasse 1
Lasergeräte der Klasse 1, die unter üblichen und vorhersehbaren Betriebsbedingungen (d. h. bei bestimmungsgemäßem
Betrieb) sicher sind, auch bei Verwendung optischer Instrumente, mittels derer direkt in den Laserstrahl geblickt wird.
Laser-Wellenlänge: 655 nm
Installation

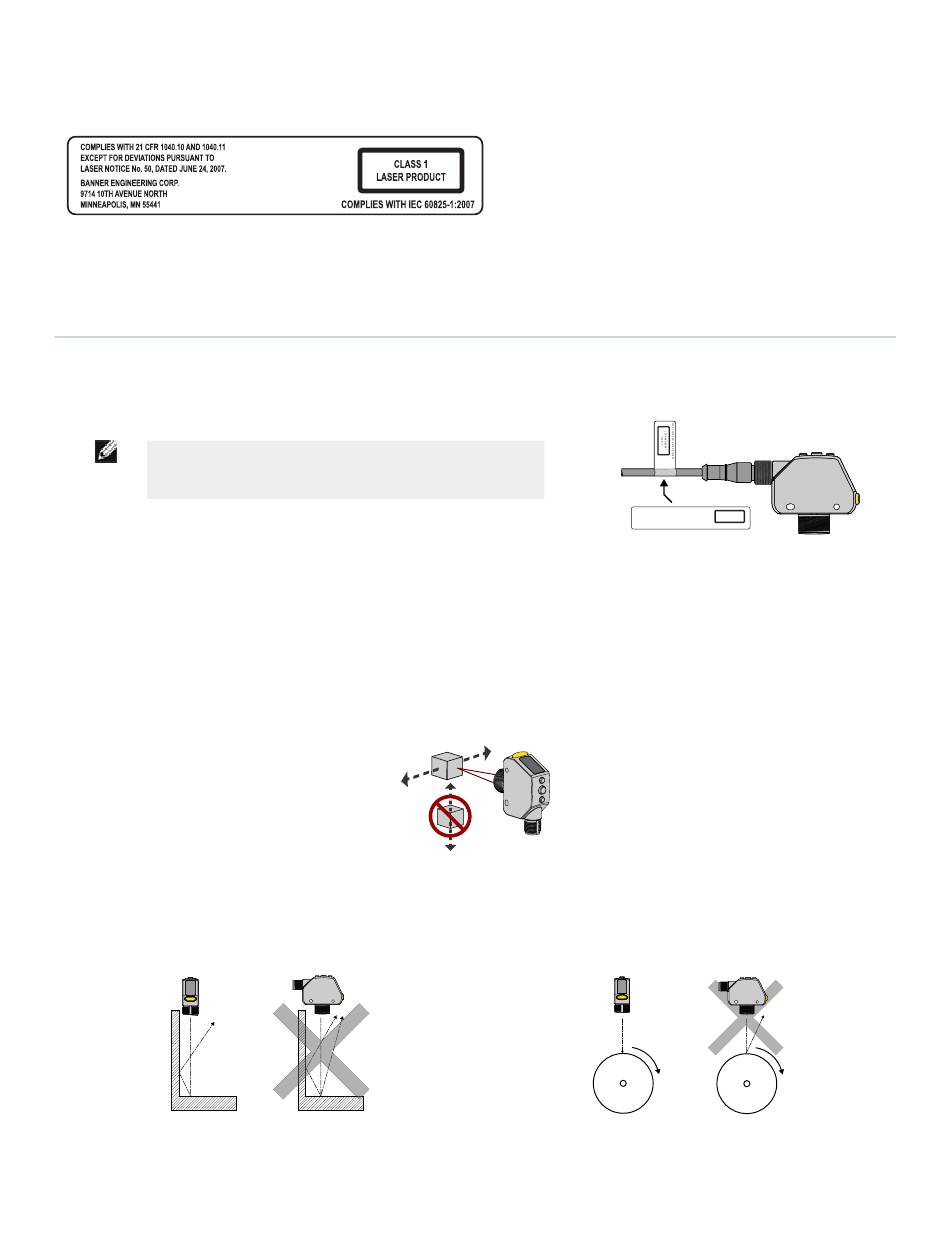

Anbringen des Warnetiketts
Das Warnetikett muss auf Q4X-Sensoren angebracht werden, die in den
USA verwendet werden.
ANMERKUNG: Bringen Sie das Etikett auf dem Kabel
an einer Stelle an, die möglichst wenig chemischen Be-
lastungen ausgesetzt ist.
1. Entfernen Sie die Schutzabdeckung von der klebenden Seite des
Etiketts.
2. Schlingen Sie das Etikett um das Q4X-Kabel (siehe Abbildung).
3. Drücken Sie die beiden Etiketthälften zusammen.

Sensorausrichtung

Optimieren Sie die Zuverlässigkeit der Erfassung und die Leistungsfähigkeit bei durch die richtige Ausrichtung des Sensors
in Bezug auf das Ziel. Um eine zuverlässige Erfassung zu gewährleisten, richten Sie den Sensor in Bezug auf das zu erfas-
sende Ziel wie abgebildet aus.
Die folgenden Abbildungen enthalten Beispiele für die richtige und falsche Ausrichtung des Sensors auf das Ziel, da die Er-
fassung bei bestimmten Aufstellungen problematisch sein kann.
Richtig Richtig
Abbildung 5. Ausrichtung an einer Wand
P/N 185623_DE Rev. C
Ausgang: < 0,20 mW
Abbildung 4. Optimale Ausrichtung des Ziels zum Sensor
Falsch Falsch
www.bannerengineering.com - Tel: +1-763-544-3164
Impulsdauer: 7 µs bis 2 ms
COMPLIES WITH 21 CFR 1040.10 AND 1040.11
EXCEPT FOR DEVIATIONS PURSUANT TO
LASER NOTICE No. 50, DATED JUNE 24, 2007.
BANNER ENGINEERING CORP.
9714 10TH AVENUE NORTH
MINNEAPOLIS, MN 55441 COMPLIES WITH IEC 60825-1:2007
Abbildung 3. Anbringen des Warnetiketts
Richtig
Abbildung 6. Ausrichtung auf ein drehendes Objekt
CLASS 1
LASER PRODUCT
Falsch
3
