Vandbeholder til CDF 10

2.3
I de tilfælde hvor det ikke er muligt at montere en fast eller fleksibel afløbsforbindelse, kan CDF 10 benyttes med

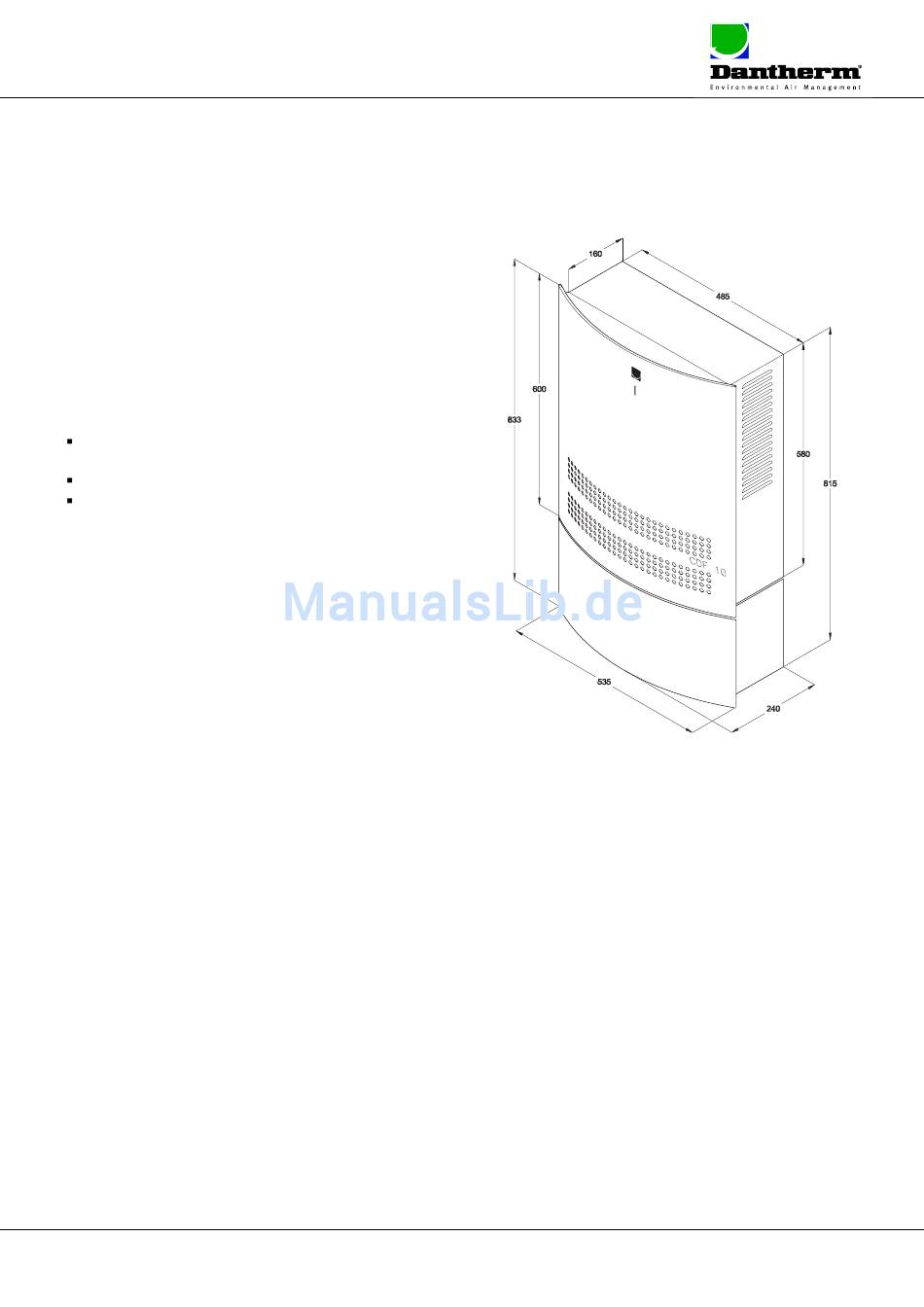

vandbeholder. Vandbeholderen monteres under CDF 10 som vist på nedenstående tegning.
Benyttes CDF 10 med vandbeholder vil affugteren
automatisk blive afbrudt, når beholderen er fuld. Dioden på
frontkappen lyser konstant rødt for at indikere, at
vandbeholderen skal tømmes.
Vandbeholderen leveres som tilbehør til CDF 10 efter
.
ønske
Vandbeholderen består af følgende dele:
Vandbeholderkabinet med magnetkontakt for
vandstop og kabel for tilslutning i PCB
Vandbeholder
4 stk. maskinskruer
2.3.1 Montering af vandbeholderen på CDF 10
1. CDF 10 ophænges ved brug af den medfølgende
vægskinne.
2. Efter ophængning af CDF 10 afmonteres frontkappen.
3. Vandbeholderkabinettet fastgøres med 4 stk.
maskinskruer under bunden af CDF 10.
4. Forsyningskablet føres ud gennem membrantyllen i bunden af vandbeholderkabinettet.
5. Styringen i CDF 10 er placeret i en box midt på affugteren. Adgang til styringen opnås ved at fjerne skruerne
(4 stk.) på siderne af boxen, hvorefter boxens låg kan fjernes.
6. Kablet fra magnetkontakten føres op gennem membrantyllen i bunden af CDF 10 og monteres i klemrækken
på PCB'en – klemme 13/14 (WATER SW).
7. Låget til styringsboxen og frontkappen til CDF 10 monteres.
8. Vandbeholderen placeres i vandbeholderkabinettet. Ved placering af vandbeholderen i
vandbeholderkabinettet skal svømmeren i vandbeholderen vende ind mod magnetkontakten.

2.4 Adgang til styringen

Frontkappen afmonteres ved at fjerne skruerne (2 stk.) i toppen af affugteren. Kappen løftes lodret op, hvorefter
den trækkes vandret væk fra affugteren.
4
