Inhaltszusammenfassung für Dantherm CDF 10
- Seite 1 CDF 10 Nr. 975677 • rev. 2.2 • 26.05.2011 Servicemanual Side Service manual Page Wartungsanleitung Seite Manuel d’entretien Page Руководство по техническому обслуживанию Стр Manuale d'istruzione Pagina 56...
- Seite 2 Der tages forbehold for trykfejl og ændringer Dantherm can accept no responsibility for possible errors and changes Irrtümer und Änderungen vorbehalten Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles...
-
Seite 23: Übersicht
Einführung Übersicht Warnhinweis Das Bedienpersonal hat dieses Handbuch sowie weitere Informationen sorgfältig durchzulesen, um die Geräte korrekt betreiben und warten zu können. Das Handbuch ist vor der erstmaligen Inbetriebnahme vollständig durchzulesen. Um Personen- und/oder Materialschäden zu vermeiden, muss man nämlich den korrekten Betriebsablauf und alle Sicherheitsmaßnahmen kennen. -
Seite 24: Allgemeines
Die Vervielfältigung des Handbuches im Ganzen oder in Teilen ist nur mit schriftlicher Genehmigung von Dantherm Air Handling A/S zulässig. Vorbehalt Dantherm Air Handling A/S behält sich das Recht vor, ohne vorherige Ankündigung je- derzeit Änderungen und Verbesserungen am Produkt und Handbuch vorzunehmen. EU-Konformitätser- Dantherm Air Handling A/S, Marienlystvej 65, DK-7800 Skive, erklärt unter eigener Ve-... -
Seite 25: Produkt- Und Funktionsbeschreibung

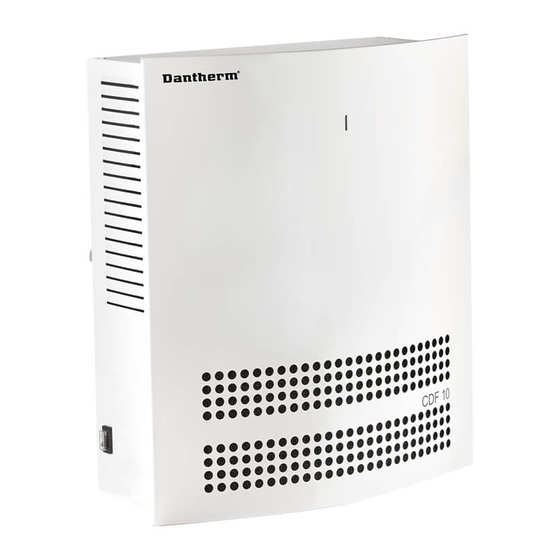

Produkt- und Funktionsbeschreibung Einleitung In diesem Kapitel werden das Modell CDF 10 und seine Funktionen beschrieben. Funktions- Der Raumentfeuchter CDF 10 arbeitet nach dem Kondensationsprinzip. Mittels eines beschreibung Ventilators wird die feuchte Raumluft ins Gerät angesaugt. Im Verdampfer wird die Luft gekühlt, und wenn die Temperatur dieser Luft unter den Taupunkt fällt, kondensiert der... - Seite 26 In den Fällen, wo es nicht möglich ist eine feste oder flexible Ablaufverbindung zu mon- tieren, kann der CDF 10 mit einem Wasserbehälter benutzt werden. Wenn der CDF 10 mit Wasserbehälter benutzt wird, schaltet der Entfeuchter automa- tisch bei gefüllten Behälter ab. Eine Diode auf der Frontplatte leuchtet konstant rot, wenn der Behälter geleert werden muss.
- Seite 27 Produkt- und Funktionsbeschreibung, fortgesetzt Wasserbehälter, Der Wasserbehälter besteht aus den folgenden Teilen: fortgesetzt Wasserbehältergehäuse mit Magnetschalter für Wasserstopp und Kabelverbindung zur Platine Wasserbehälter 4 Maschinenschrauben...
-
Seite 28: Montage- Und Installationsanleitung
4) Das Versorgungskabel durch die Membrantülle am Boden des Wasserbehälter- gehäuses führen. 5) Die Steuerung des CDF 10 ist in einem Gehäuse mitten auf dem Gerät ange- bracht. Zugang zur Steuerung durch Entfernen der 4 Schrauben auf den Seiten des Gehäuses. Der Deckel des Gehäuses lässt sich dann abnehmen. - Seite 29 Montage- und Installationsanleitung, fortgesetzt Zur Sicherung des Kompressors während Transport ist auf der Rückseite ein Kabelbin- der festgemacht. Dieser muss vor Aufhängen und Stromanschluss abgenommen wer- den. Kondenswasserab- Der Kondenswasserablauf befindet sich am Boden des Geräts. Der mitgelieferte Ab- laufstutzen wird ins vorgebohrte Ablaufloch geschraubt; eine feste oder flexible ½“ Ab- lauf laufverbindung lässt sich dann montieren.
-
Seite 30: Serviceanleitung
Serviceanleitung Zugang zur Steue- Nach Entfernen der beiden Schrauben oben am Gerät die vordere Deckplatte abneh- rung men. Den Deckel senkrecht nach oben anheben und danach waagerecht vom Gerät abziehen. Die Steuerung ist in einem Gehäuse mitten auf dem Gerät angebracht. Zugang zur Steuerung durch Entfernen der 4 Schrauben auf den Seiten des Gehäuses. -
Seite 31: Fehlersucheanleitung
Schwimmer beschädigt ist. Weitere Hilfe Sollten Sie den Grund für die Funktionsstörung nicht finden, so ist das Gerät ab- zuschalten um weitere Beschädigungen zu verhindern. Setzen Sie sich bitte mit einem Servicemonteur oder einer Dantherm Air Handling Vertretung in Verbindung... -
Seite 32: Technische Informationen
Technische Informationen Daten Technische Daten: CDF 10 Arbeitsbereich – Feuchtigkeit 40-100 Arbeitsbereich – Temperatur °C 3-30 Netzanschluss V/Hz 230/50 Max. Stromaufnahme Max. Leistungsaufnahme 0,39 Luftleistung bei max. Gegendruck Kältemittel R134a Kältemittel, Füllmenge 0,170 Geräuschpegel (1 m vom Gerät) dB(A) Gewicht Dimensionen –... -
Seite 33: Service-Vereinbarung
Das Gerät benötigt daher regelmäßige vorbeugende Wartung. Hotline Der After Sales Support Department bei Dantherm Air Handling A/S steht Ihnen im Fal- le eines Problems hilfreich zur Seite. Zur Erzielung der möglichst schnellen und effektiven Hilfe bitten wir um die folgenden Angaben: ... -
Seite 66: Kølekredsløb/Cooling Circuit/Kältekreislauf/Circuit Frigorifique
Kølekredsløb/Cooling Circuit/Kältekreislauf/Circuit frigori- fique/Холодильный контуp/Circuito frigorifero Illustration Abbildung Рисунок Illustrazione Nr./No. Kompressor Compressor Kompressor Fordamper Evaporator Verdampfer Luftkølet kondensator Air-cooled condenser Luftgekühlter Kondensa- Kapillarrør Capillary tube Kapillarrohr Tørfilter Liquid line drier Trockenfilter Magnetventil til trykud- Solenoid valve for Magnetventil für ligning... -
Seite 68: Ordforklaring/Legend/Legende/Légende/Обозначениe/Legenda
Ordforklaring/Legend/Legende/Légende/Обозначениe/Legenda Ordforklaring til el-diagram Legend for wiring diagram Legende für Schaltplan Légende du schéma électrique Условные обозначения на диаграмме Legenda per schema elettrico Pos. Beschreibung Beskrivelse Designation Kondensatorføler Condenser sensor Kondensatorfühler Fordamperføler Evaporator sensor Verdampferfühler Ventilator Ventilator Magnetventil Solenoid valve Magnetventil Kompressor Compressor... - Seite 71 Pos. Handling nr./no. Beskrivelse Designation 524890 Tilslutningskabel Connection cable 540131 Afstandsstykke Spacing piece 293644 Front, kpl Front panel, complete Skilt – Dantherm logo Label – Dantherm logo 528117 528627 Skilt Label 084771 Filter Filter 527500 Kontramøtrik Counter nut 526900 Kabelforskruning...
- Seite 75 Reservedele/Spare parts/Ersatzteile/Pièces de rechange/Запасные части/Parti di ricambio Dantherm Air Pos. Handling nr./no. Beskrivelse Designation 084775-046 Kabinet sider Cabinet 084793 Beslag for magnetkontakt Retainer for magnetic switch 084797 Magnetkontakt Magnetic switch 084794 Stopskinne for vandbeholder Stop rail for water container 084792...
