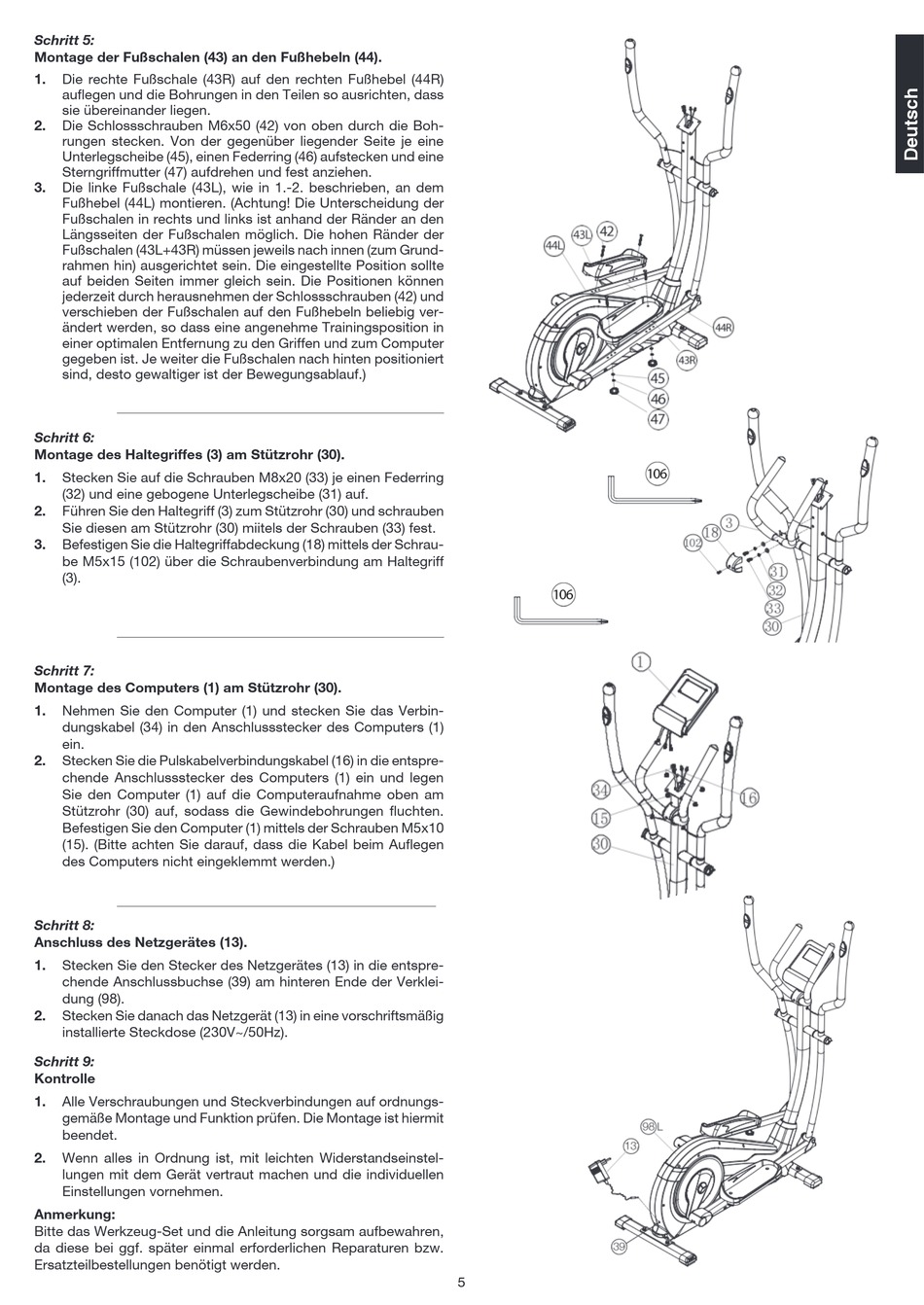

Schritt 5:
Montage der Fußschalen (43) an den Fußhebeln (44).
1. Die rechte Fußschale (43R) au den rechten Fußhebel (44R)
aufegen und die Bohrungen in den Teilen so ausrichten, dass
sie u  bereinander liegen.
2. Die Schlossschrauben M6x50 (42) von oben durch die Boh-
rungen stecken. Von der gegenu  ber liegender Seite je eine
Unterlegscheibe (45), einen Federring (46) austecken und eine
Sterngrimutter (47) audrehen und est anziehen.
3.
Die linke Fußschale (43L), wie in 1.-2. beschrieben, an dem
Fußhebel (44L) montieren. (Achtung! Die Unterscheidung der
Fußschalen in rechts und links ist anhand der Ra  nder an den
La  ngsseiten der Fußschalen mo  glich. Die hohen Ra  nder der
Fußschalen (43L+43R) mu  ssen jeweils nach innen (zum Grund-
rahmen hin) ausgerichtet sein. Die eingestellte Position sollte
au beiden Seiten immer gleich sein. Die Positionen ko  nnen
jederzeit durch herausnehmen der Schlossschrauben (42) und
verschieben der Fußschalen au den Fußhebeln beliebig ver-
a  ndert werden, so dass eine angenehme Trainingsposition in
einer optimalen Enternung zu den Grien und zum Computer
gegeben ist. Je weiter die Fußschalen nach hinten positioniert
sind, desto gewaltiger ist der Bewegungsablau.)
Schritt 6:
Montage des Haltegries (3) am Stu  tzrohr (30).
1. Stecken Sie au die Schrauben M8x20 (33) je einen Federring
(32) und eine gebogene Unterlegscheibe (31) au.
2. Fu  hren Sie den Haltegri (3) zum Stu  tzrohr (30) und schrauben
Sie diesen am Stu  tzrohr (30) miitels der Schrauben (33) est.
3. Beestigen Sie die Haltegriabdeckung (18) mittels der Schrau-
be M5x15 (102) u  ber die Schraubenverbindung am Haltegri
(3).
Schritt 7:
Montage des Computers (1) am Stu  tzrohr (30).
1. Nehmen Sie den Computer (1) und stecken Sie das Verbin-
dungskabel (34) in den Anschlussstecker des Computers (1)
ein.
2. Stecken Sie die Pulskabelverbindungskabel (16) in die entspre-
chende Anschlussstecker des Computers (1) ein und legen
Sie den Computer (1) au die Computeraunahme oben am
Stu  tzrohr (30) au, sodass die Gewindebohrungen fuchten.
Beestigen Sie den Computer (1) mittels der Schrauben M5x10
(15). (Bitte achten Sie darau, dass die Kabel beim Aufegen
des Computers nicht eingeklemmt werden.)
Schritt 8:
Anschluss des Netzgera  tes (13).
1.
Stecken Sie den Stecker des Netzgera  tes (13) in die entspre-
chende Anschlussbuchse (39) am hinteren Ende der Verklei-
dung (98).
2. Stecken Sie danach das Netzgera  t (13) in eine vorschritsma  ßig
installierte Steckdose (230V~/50Hz).
Schritt 9:
Kontrolle
1. Alle Verschraubungen und Steckverbindungen au ordnungs-
gema  ße Montage und Funktion pru  en. Die Montage ist hiermit
beendet.
2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstel-
lungen mit dem Gera  t vertraut machen und die individuellen
Einstellungen vornehmen.

Anmerkung:

Bitte das Werkzeug-Set und die Anleitung sorgsam aubewahren,
da diese bei gg. spa  ter einmal erorderlichen Reparaturen bzw.
Ersatzteilbestellungen beno  tigt werden.
5
