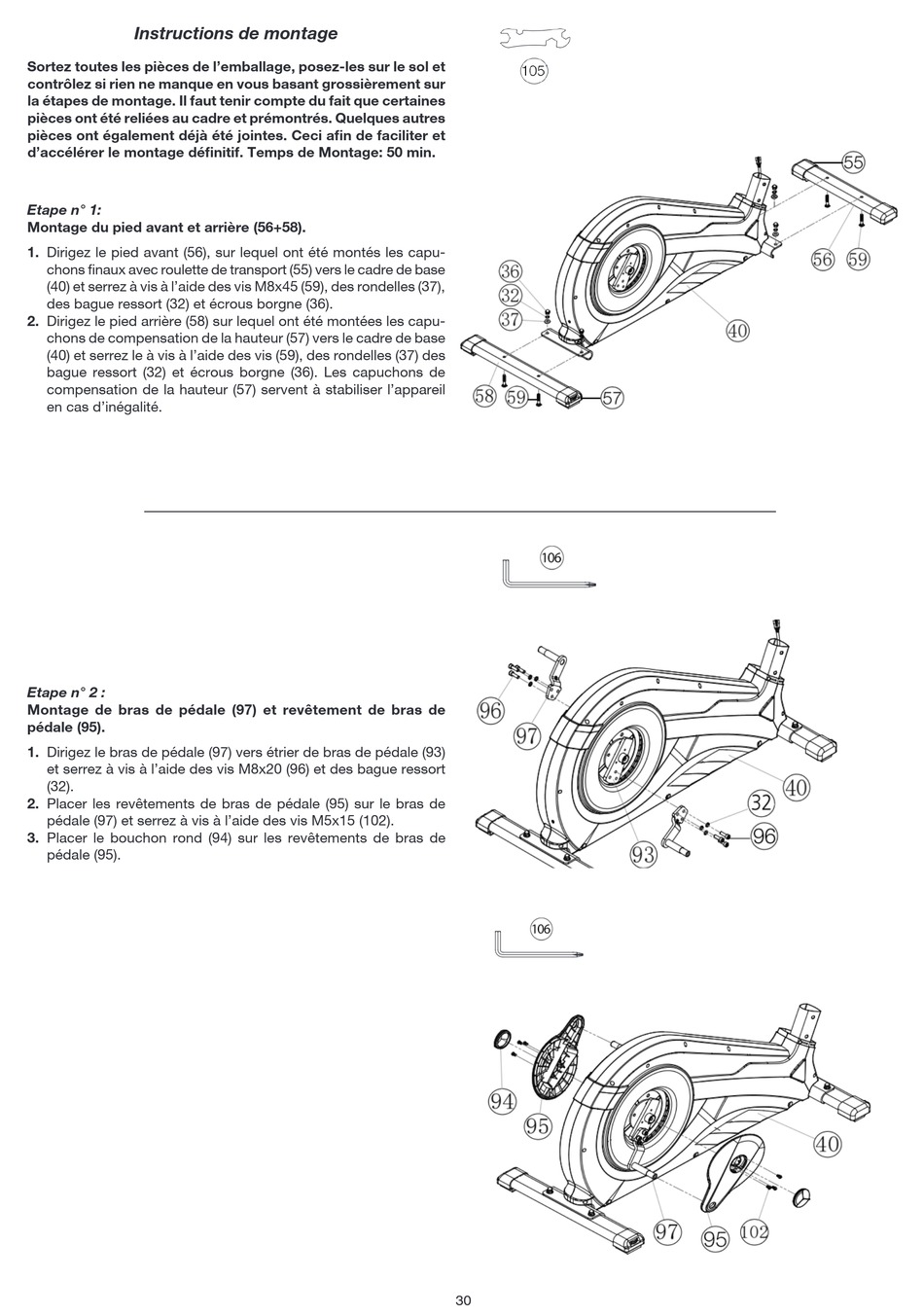

Instructions de montage
Sortez toutes les pie ` ces de l'emballage, posez-les sur le sol et
contro  lez si rien ne manque en vous basant grossie ` rement sur
la e  tapes de montage. Il aut tenir compte du ait que certaines
pie ` ces ont e  te  relie  es au cadre et pre  montre  s. Quelques autres
pie ` ces ont e  galement de  ja ` e  te  jointes. Ceci an de aciliter et
d'acce  le  rer le montage de  niti. Temps de Montage: 50 min.
Etape n° 1:
Montage du pied avant et arrie ` re (56+58).
1. Dirigez le pied avant (56), sur lequel ont e ´ te ´ monte ´ s les capu-
chons naux avec roulette de transport (55) vers le cadre de base
(40) et serrez a  vis a  l'aide des vis M8x45 (59), des rondelles (37),
des bague ressort (32) et e ´ crous borgne (36).
2. Dirigez le pied arrie  re (58) sur lequel ont e ´ te ´ monte ´ es les capu-
chons de compensation de la hauteur (57) vers le cadre de base
(40) et serrez le a  vis a  l'aide des vis (59), des rondelles (37) des
bague ressort (32) et e ´ crous borgne (36). Les capuchons de
compensation de la hauteur (57) servent a  stabiliser l'appareil
en cas d'ine ´ galite ´ .
Etape n° 2 :
Montage de bras de pe  dale (97) et reve  tement de bras de
pe  dale (95).
1. Dirigez le bras de pe ´ dale (97) vers e ´ trier de bras de pe ´ dale (93)
et serrez a  vis a  l'aide des vis M8x20 (96) et des bague ressort
(32).
2. Placer les reve  tements de bras de pe ´ dale (95) sur le bras de
pe ´ dale (97) et serrez a  vis a  l'aide des vis M5x15 (102).
3. Placer le bouchon rond (94) sur les reve  tements de bras de
pe ´ dale (95).
