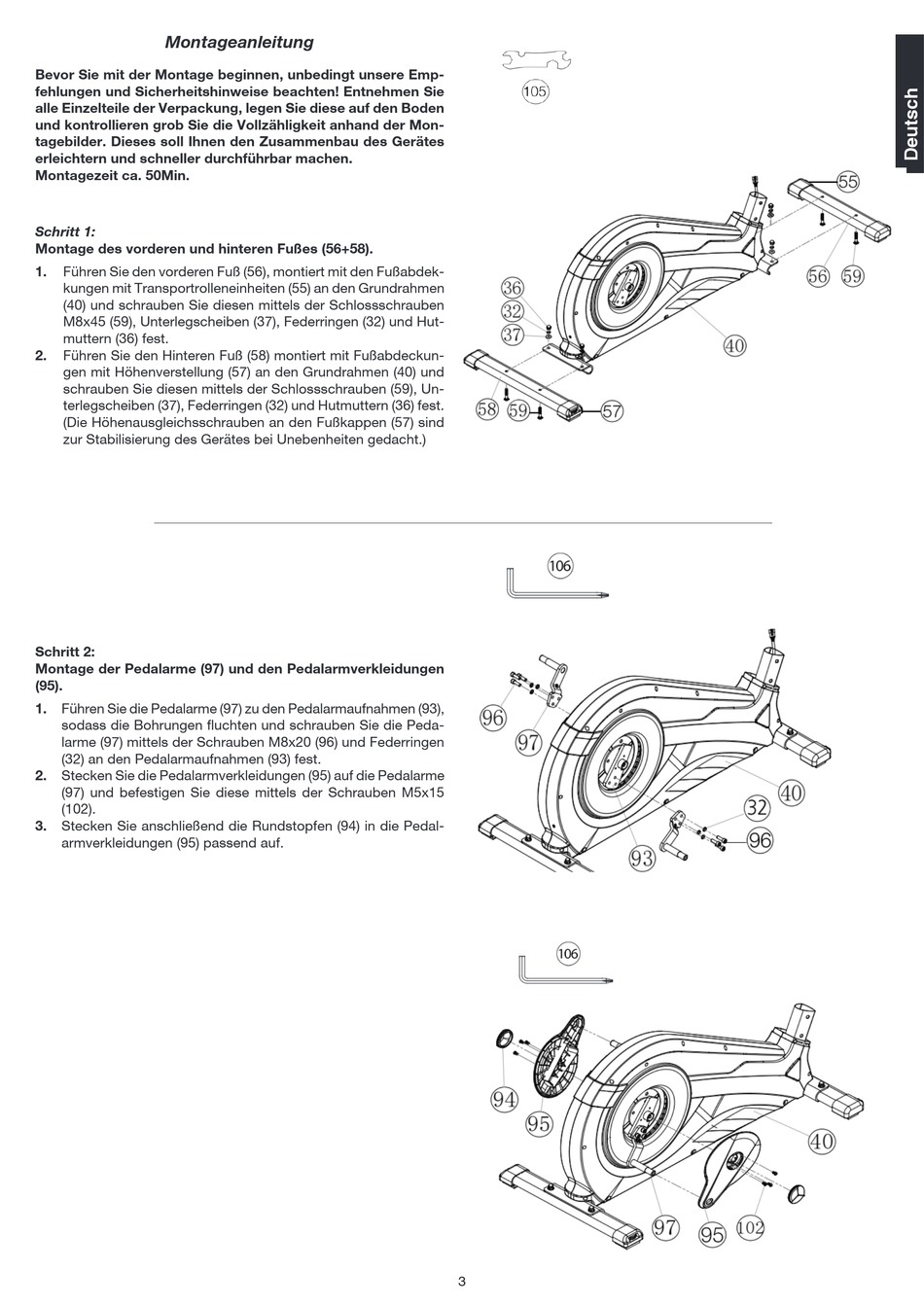

Montageanleitung
Bevor Sie mit der Montage beginnen, unbedingt unsere Emp-
ehlungen und Sicherheitshinweise beachten! Entnehmen Sie
alle Einzelteile der Verpackung, legen Sie diese au den Boden
und kontrollieren grob Sie die Vollza  hligkeit anhand der Mon-
tagebilder. Dieses soll Ihnen den Zusammenbau des Gera  tes
erleichtern und schneller durchu  hrbar machen.
Montagezeit ca. 50Min.
Schritt 1:
Montage des vorderen und hinteren Fußes (56+58).
1.
Fu  hren Sie den vorderen Fuß (56), montiert mit den Fußabdek-
kungen mit Transportrolleneinheiten (55) an den Grundrahmen
(40) und schrauben Sie diesen mittels der Schlossschrauben
M8x45 (59), Unterlegscheiben (37), Federringen (32) und Hut-
muttern (36) est.
2. Fu  hren Sie den Hinteren Fuß (58) montiert mit Fußabdeckun-
gen mit Ho  henverstellung (57) an den Grundrahmen (40) und
schrauben Sie diesen mittels der Schlossschrauben (59), Un-
terlegscheiben (37), Federringen (32) und Hutmuttern (36) est.
(Die Ho  henausgleichsschrauben an den Fußkappen (57) sind
zur Stabilisierung des Gera  tes bei Unebenheiten gedacht.)
Schritt 2:
Montage der Pedalarme (97) und den Pedalarmverkleidungen
(95).
1.
Fu  hren Sie die Pedalarme (97) zu den Pedalarmaunahmen (93),
sodass die Bohrungen fuchten und schrauben Sie die Peda-
larme (97) mittels der Schrauben M8x20 (96) und Federringen
(32) an den Pedalarmaunahmen (93) est.
2.
Stecken Sie die Pedalarmverkleidungen (95) au die Pedalarme
(97) und beestigen Sie diese mittels der Schrauben M5x15
(102).
3. Stecken Sie anschließend die Rundstopen (94) in die Pedal-
armverkleidungen (95) passend au.
3
