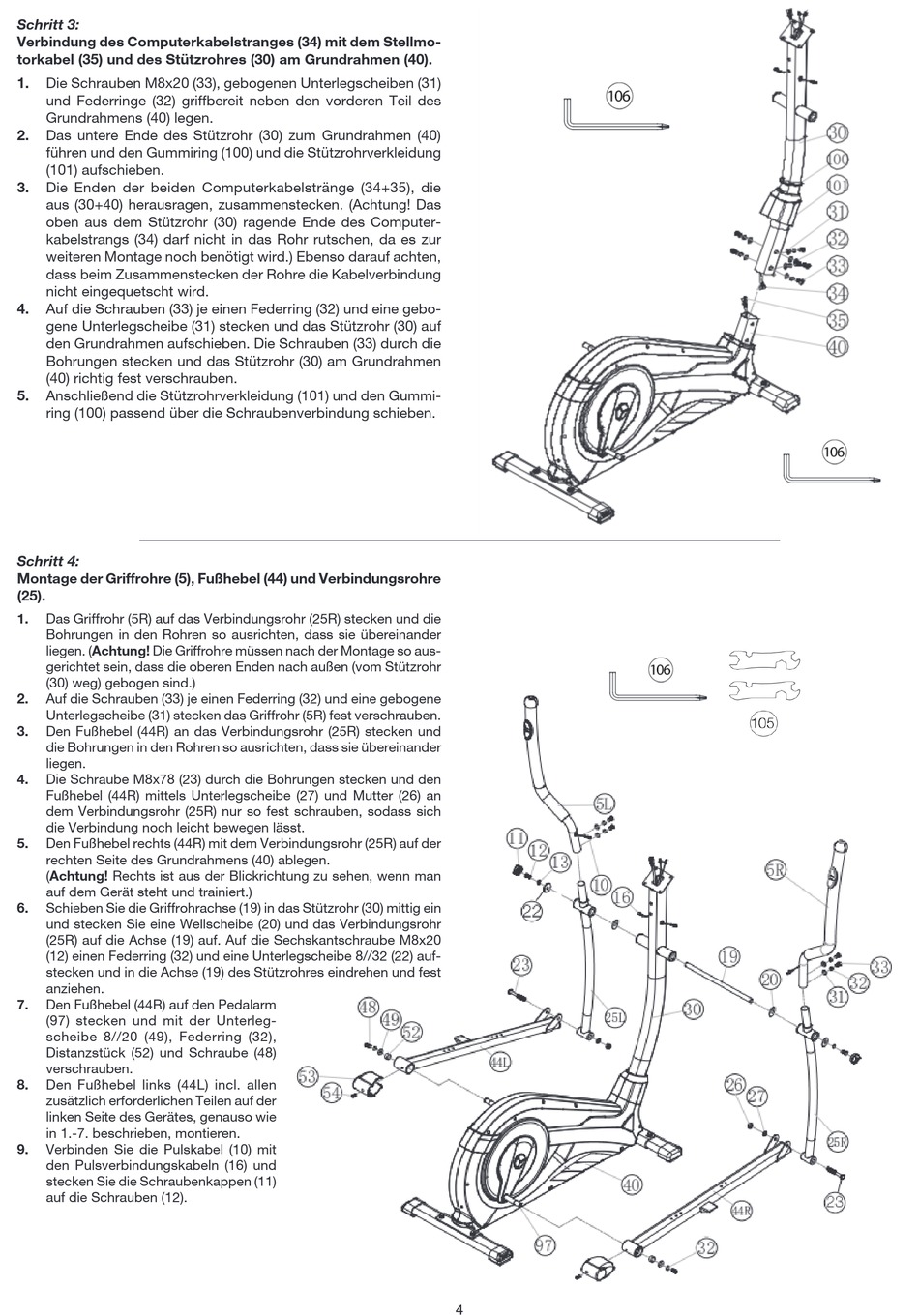

Schritt 3:
Verbindung des Computerkabelstranges (34) mit dem Stellmo-
torkabel (35) und des Stu  tzrohres (30) am Grundrahmen (40).
1.
Die Schrauben M8x20 (33), gebogenen Unterlegscheiben (31)
und Federringe (32) gribereit neben den vorderen Teil des
Grundrahmens (40) legen.
2. Das untere Ende des Stu  tzrohr (30) zum Grundrahmen (40)
u  hren und den Gummiring (100) und die Stu  tzrohrverkleidung
(101) auschieben.
3. Die Enden der beiden Computerkabelstra  nge (34+35), die
aus (30+40) herausragen, zusammenstecken. (Achtung! Das
oben aus dem Stu  tzrohr (30) ragende Ende des Computer-
kabelstrangs (34) dar nicht in das Rohr rutschen, da es zur
weiteren Montage noch beno  tigt wird.) Ebenso darau achten,
dass beim Zusammenstecken der Rohre die Kabelverbindung
nicht eingequetscht wird.
4.
Au die Schrauben (33) je einen Federring (32) und eine gebo-
gene Unterlegscheibe (31) stecken und das Stu  tzrohr (30) au
den Grundrahmen auschieben. Die Schrauben (33) durch die
Bohrungen stecken und das Stu  tzrohr (30) am Grundrahmen
(40) richtig est verschrauben.
5. Anschließend die Stu  tzrohrverkleidung (101) und den Gummi-
ring (100) passend u  ber die Schraubenverbindung schieben.
Schritt 4:
Montage der Grirohre (5), Fußhebel (44) und Verbindungsrohre
(25).
1. Das Grirohr (5R) au das Verbindungsrohr (25R) stecken und die
Bohrungen in den Rohren so ausrichten, dass sie u  bereinander
liegen. (Achtung! Die Grirohre mu  ssen nach der Montage so aus-
gerichtet sein, dass die oberen Enden nach außen (vom Stu  tzrohr
(30) weg) gebogen sind.)
2. Au die Schrauben (33) je einen Federring (32) und eine gebogene
Unterlegscheibe (31) stecken das Grirohr (5R) est verschrauben.
3. Den Fußhebel (44R) an das Verbindungsrohr (25R) stecken und
die Bohrungen in den Rohren so ausrichten, dass sie u  bereinander
liegen.
4. Die Schraube M8x78 (23) durch die Bohrungen stecken und den
Fußhebel (44R) mittels Unterlegscheibe (27) und Mutter (26) an
dem Verbindungsrohr (25R) nur so est schrauben, sodass sich
die Verbindung noch leicht bewegen la  sst.
5.
Den Fußhebel rechts (44R) mit dem Verbindungsrohr (25R) au der
rechten Seite des Grundrahmens (40) ablegen.
(Achtung! Rechts ist aus der Blickrichtung zu sehen, wenn man
au dem Gera  t steht und trainiert.)
6. Schieben Sie die Grirohrachse (19) in das Stu  tzrohr (30) mittig ein
und stecken Sie eine Wellscheibe (20) und das Verbindungsrohr
(25R) au die Achse (19) au. Au die Sechskantschraube M8x20
(12) einen Federring (32) und eine Unterlegscheibe 8//32 (22) au-
stecken und in die Achse (19) des Stu  tzrohres eindrehen und est
anziehen.
7.
Den Fußhebel (44R) au den Pedalarm
(97) stecken und mit der Unterleg-
scheibe 8//20 (49), Federring (32),
Distanzstu  ck (52) und Schraube (48)
verschrauben.
8.
Den Fußhebel links (44L) incl. allen
zusa  tzlich erorderlichen Teilen au der
linken Seite des Gera  tes, genauso wie
in 1.-7. beschrieben, montieren.
9. Verbinden Sie die Pulskabel (10) mit
den Pulsverbindungskabeln (16) und
stecken Sie die Schraubenkappen (11)
au die Schrauben (12).
