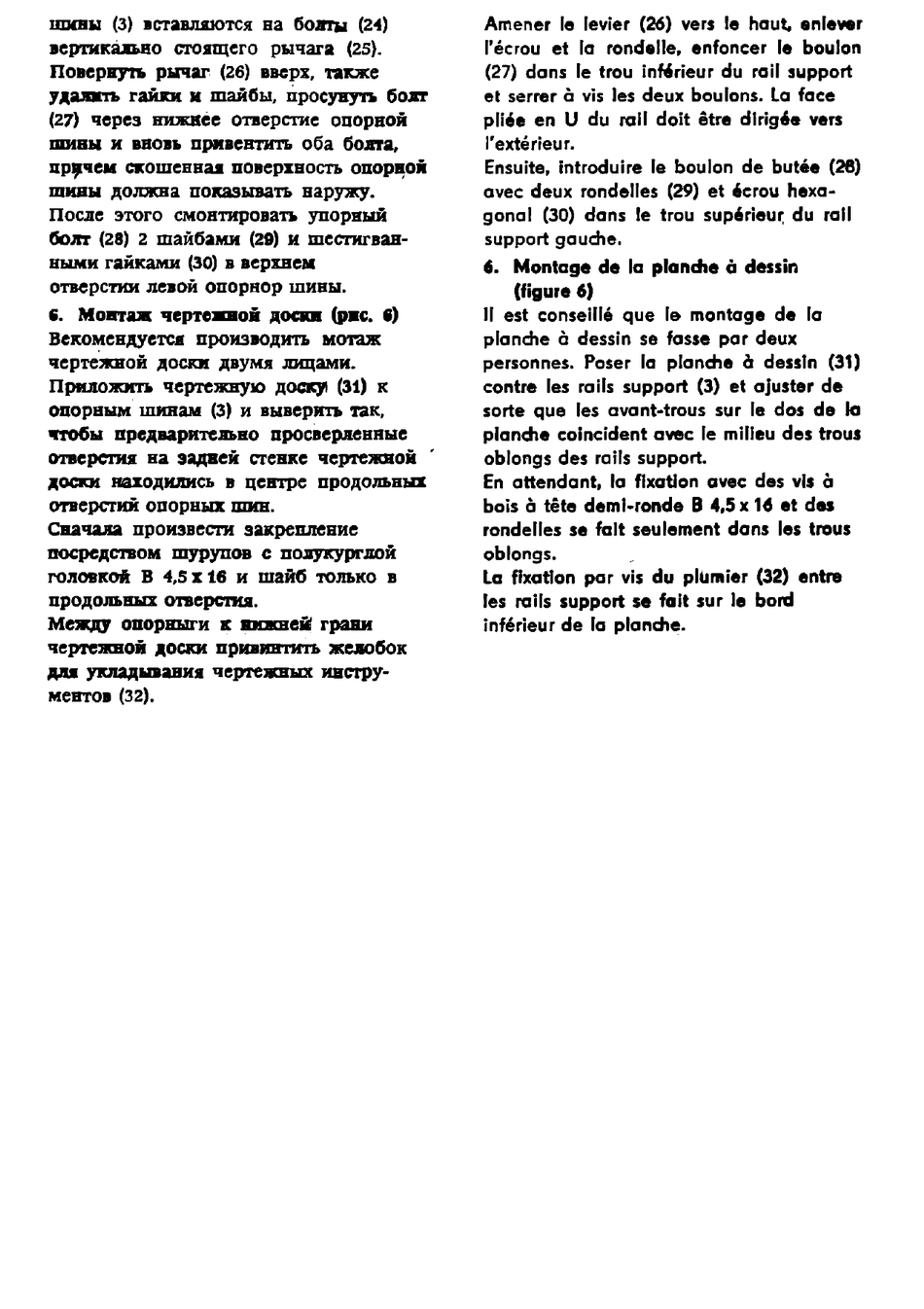

HIMEN
(3) вставляются
на болты
(24)
вертикально
стоящего
рычага
(25).
Повернуть
рычаг
(26)
вверх,
также
удалить гайки и шайбы, просунуть болт
(27) через
нижнее
отверстие
опорной
шивы
и вновь привентить
оба болта,
пручем скошенная поверхность опорной
шины
должна
показывать
наружу.
После
этого
смонтировать
упорный
болт (28) 2 шайбами
(29) и шестигван-
ными гайками (30) в верхнем
отверстии левой опорнор шины.
6.
Монтаж
чертежной
доски (рис. 6)
Векомендуется
производить
мотаж
чертежной
доски двумя лицами.
Приложить
чертежную
доску (31) к
опорным шинам (3) и выверить так,
чтобы
предварительно
просверленные
отверстия
на задней
стенке
чертежной
~
доски
находились
в центре
продольных
отверстий опорных шин.
Сначала
произвести
закрепление
посредством
шурупов
с полукурглой
головкой
В 45x16
и шайб
только
в
продольных отверстия.
Между
опорныги
к нижней
грани
чертежной доски привинтить желобок
для укладывания чертежных инстру-
ментов (32).
Атепег
le levier (26) vers le haut, enlever
l'écrou et la rondelle, enfoncer
le boulon
(27) dans le trou inférieur du rail support
et serrer à vis les deux boulons. La face
pliée en U du rail doit être dirigée vers
l'extérieur.
Ensuite, introduire le boulon de butée (28)
avec deux rondelles (29) et écrou hexa-
gonal
(30) dans le trou supérieur du rail
support gauche.
6.
Montage de la planche à dessin
(figure 6)
Il est conseillé que le montage
de la
planche à dessin se fasse par deux
personnes.
Poser la planche à dessin
(31)
contre les rails support (3) et ajuster de
sorte que
les avant-trous sur le dos de lo
planche coincident avec le milieu des trous
oblongs des rails support.
En attendant, la fixation avec des vis à
bois à tête demi-ronde В 4,5 x 16 et des
rondelles se falt seulement dans les trous
oblongs.
;
La fixation por vis du plumier (32) entre
les rails support se fait sur le bord
inférieur de la planche.
