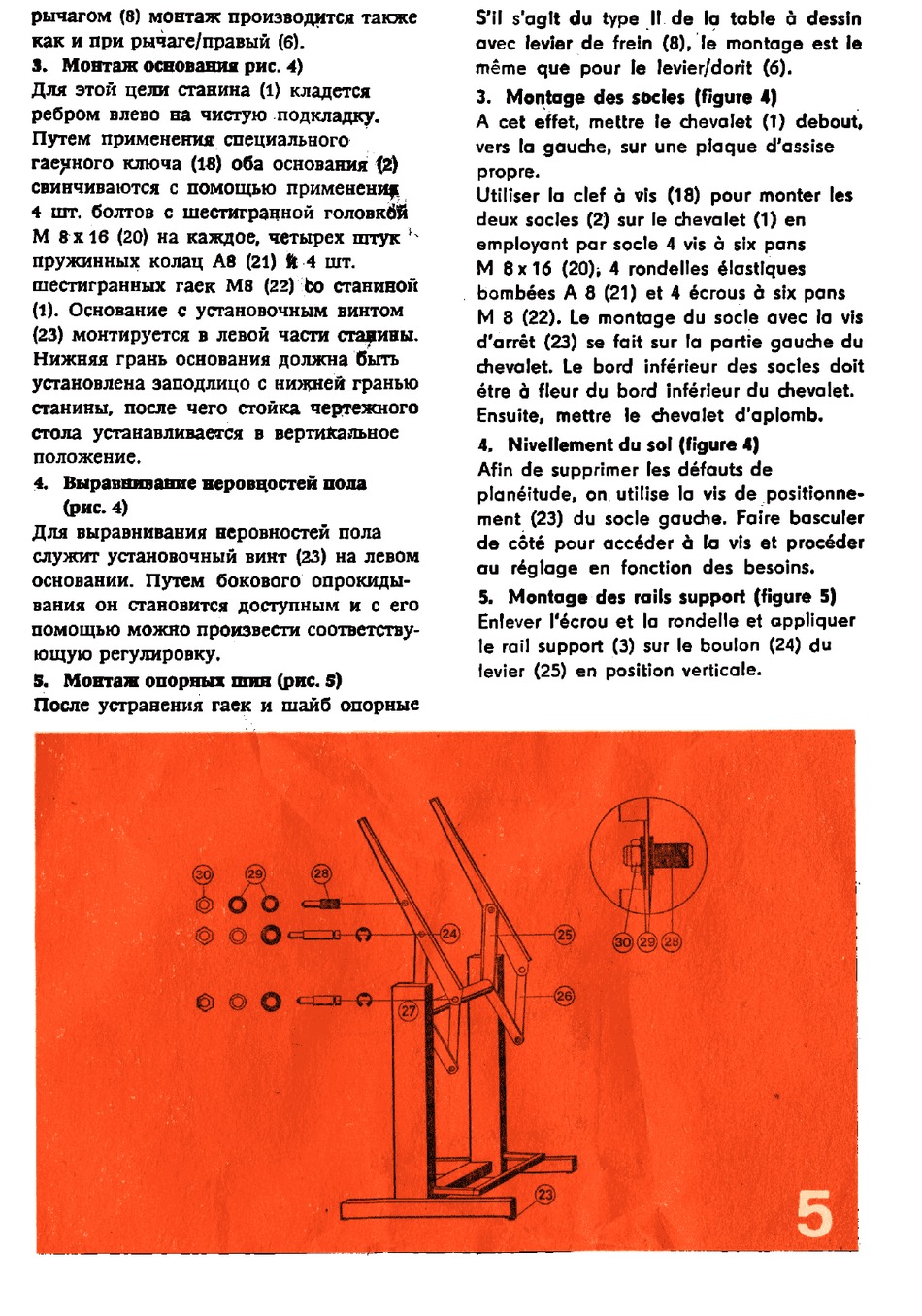

рычагом (8) монтаж производится также
как и при рычаге/правый (6).
3.
Монтаж основания рис. 4)
Для этой цели станина (1) кладется
ребром
влево на чистую ‚подкладку.
Путем применения специального |
гаеяного ключа
(18) оба основания {2)
свинчиваются
с помощью
применени
4 шт. болтов с шестигранной головкёй
М 8х 16 (20) на каждое, четырех штук ^^
пружинных
колац AB (21) # 4 шт.
шестигранных
гаек M8
(22) to станиной
(1). Основание
с установочным
винтом
(23) монтируется в левой части старины.
Нижняя
грань основания должна быть
установлена заподлицо с нижней гранью
станины,
после чего
стойка чертежного
стола
устанавливается
в вертикальное
положение.
4.
Выравнивание неровностей пола
(рис. 4)
Для выравнивания неровностей пола
служит установочный винт (23) на левом
основании.
Путем
бокового
опрокиды-
вания
он становится доступным
и с его
помощью можно произвести соответству-
ющую регулировку.
5.
Монтаж опорных шия (рис. 5)
После
устранения
гаек
и шайб
опорные
S'il s'agit du type |. Че la table à dessin
avec levier de frein (8), le montage est le
même
que
pour le levier/dorit (6).
3.
Montage des socles (figure 4)
A cet effet, mettre le chevalet (1) debout,
vers la gauche, sur une plaque d'assise
propre.
Utiliser la clef à vis (18) pour monter les
deux socles (2) sur le chevalet (1) en
employant par socle 4 vis à six pans
M 8x 16 (20); 4 rondelles élastiques
. bombées À 8 (21) et 4 écrous à six pans
M 8 (22). Le montage du socle avec la vis
d'arrêt (23) se fait sur la partie gauche du
chevalet. Le bord
inférieur des socles doit
étre à fleur du bord inférieur du chevalet.
Ensuite,
mettre
le chevalet
d'aplomb.
A,
Nivellement du sol (figure 4)
Afin de supprimer les défauts de
planéitude, on utilise la vis de positionne-
ment (23) du socle gauche. Faire basculer
de côté pour accéder à la vis et procéder
au
réglage
en fonction des
besoins.
5.
Montage des rails support (figure 5)
Enlever l'écrou et la rondelle et appliquer
le rail support (3) sur le boulon (24) du
levier (25) en position verticale.
