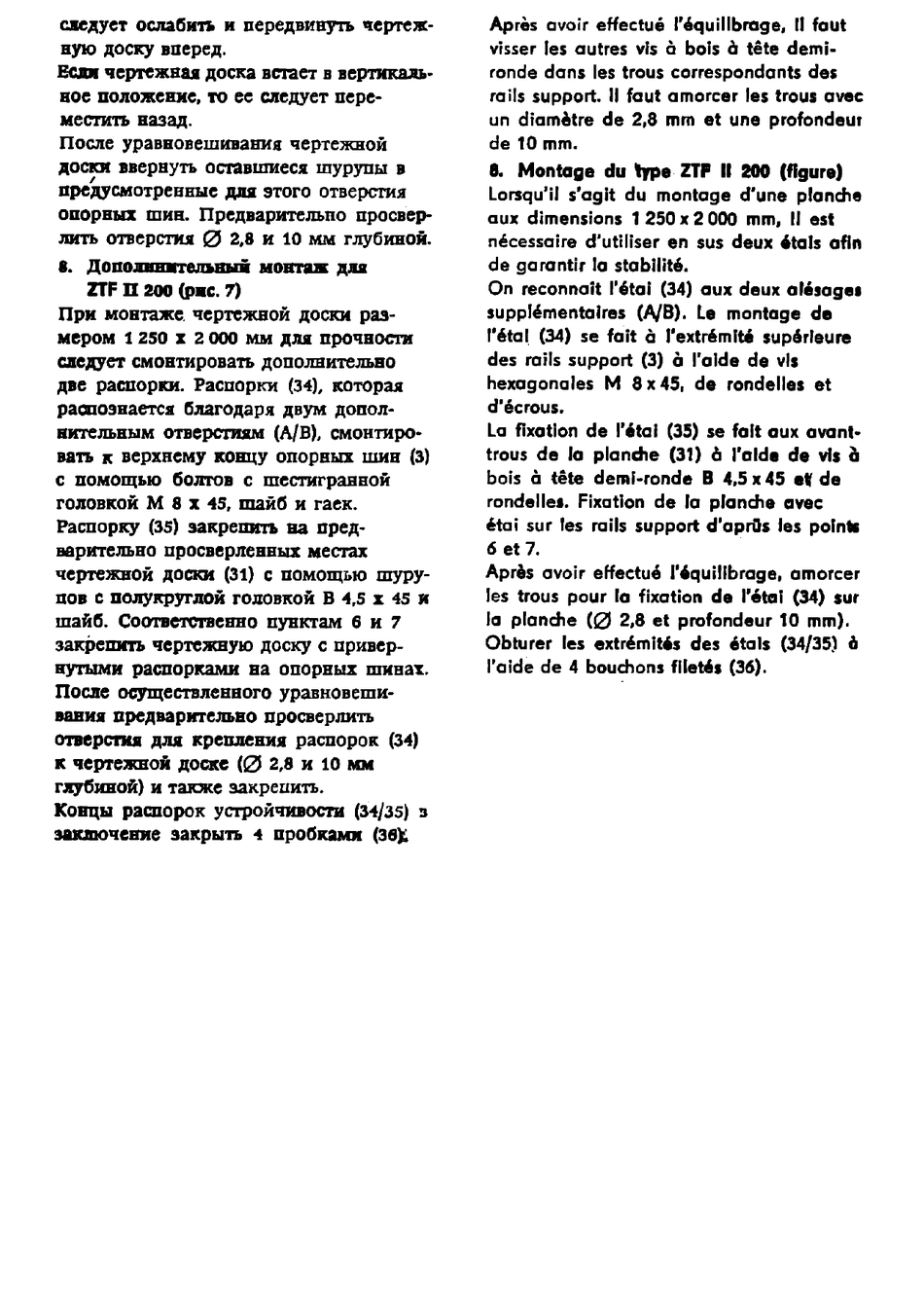

следует ослабить и передвинуть чертеж-
ную доску вперед.
Есди чертежная доска встает в вертикаль-
ное положение, то ее следует пере-
местить назад.
После уравновешивания чертежной
доски ввернуть оставшиеся шурупы
в
предусмотренные для этого отверстия
опорных
шин.
Предварительно
просвер-
лить отверстия J 2,8 и 10 мм глубиной.
8.
Дополинительный
монтаж для
ZTF II 200 (рис. 7)
При монтаже чертежной
доски pas-
мером
1 250 х 2 000 мм для прочности
следует смонтировать дополнительно
две распорки.
Распорки
(34), которая
распознается благодаря двум допол-
нительным
отверстиям
(А/В), смонтиро-
вать к верхнему концу опорных шин
(3)
с помощью
болтов
с шестиграяной
головкой М 8 X 45, шайб и гаек.
Распорку
(35) закрепить на пред-
варительно просверленных местах
чертежной
доски (31) с помощью
шуру-
пов с полукруглой головкой В 4,5 x 45 K
шайб.
Соответственно
пунктам
6 и 7
закрепить чертежную доску с привер-
нутыми
распорками
на опорных
шинах.
После
осуществленного
уравновеши-
вания предварительно просверлить
отверстия
для крепления
распорок
(34)
к чертежной доске (J 2,8 и 10 MM
глубиной) и также закрепить.
Концы
распорок устройчивости
(34/35) 3
заключение
закрыть
4 пробками
(36)
Après avoir effectué l'équilibrage, il faut
visser les autres vis à bois à tête demi-
ronde dans les trous correspondants des
rails support. | faut amorcer les trous avec
un diamètre de 2,8 mm
et une profondeur
de 10 mm.
8.
Montage
du type ZTF Il 200 (figure)
Lorsqu'il s'agit du montage
d'une planche
aux dimensions
1 250
x 2 000 mm,
|| est
nécessaire d'utiliser en sus deux étals afin
de garantir la stabilité.
On reconnaît I'étai (34) aux deux alésages
supplémentaires
(A/B). Le montage
de
l'étal (34) se fait à l'extrémité supérieure
des rails support (3) à l'aide de vis
hexagonales
M
8x 45, de rondelles et
d'écrous.
La fixation de I'étal (35) se fait aux avant-
trous de la planche
(31) à l'aide de vis à
bois à tête demi-ronde
В 4,5x 45 et de
rondelles. Fixation de la planche avec
étai sur les rails support d'aprüs les points
6 её 7.
Après avoir effectué l'équilibrage, атогсег
les trous pour la fixation de I'étal (34) sur
la planche (J 2,8 et profondeur 10 mm).
Obturer
les extrémités des étals (34/35) à
l'aide de 4 bouchons filetés (36).
