AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE

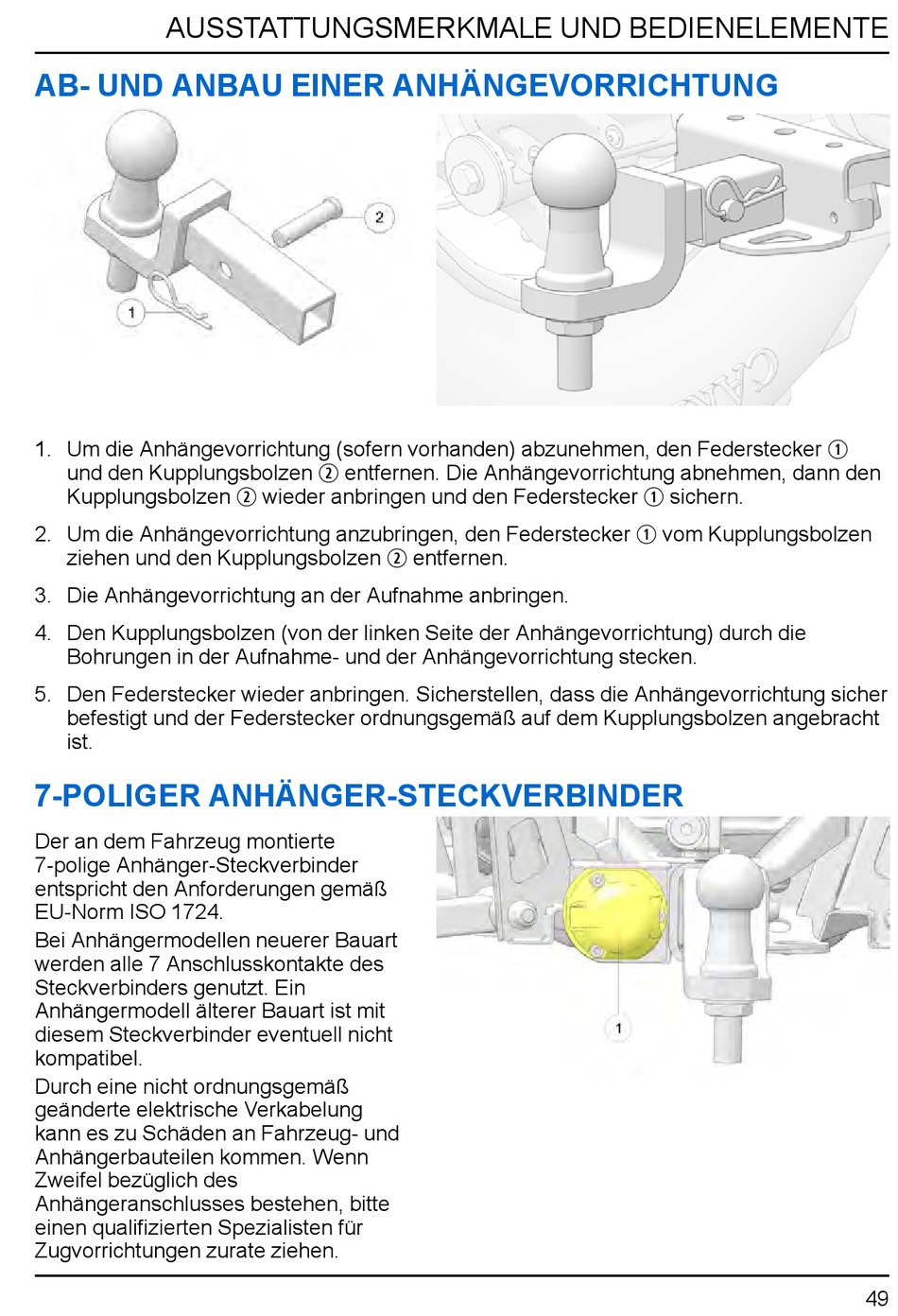

AB- UND ANBAU EINER ANHÄNGEVORRICHTUNG
1. Um die Anhängevorrichtung (sofern vorhanden) abzunehmen, den Federstecker
und den Kupplungsbolzen
Kupplungsbolzen
2. Um die Anhängevorrichtung anzubringen, den Federstecker
ziehen und den Kupplungsbolzen
3. Die Anhängevorrichtung an der Aufnahme anbringen.
4. Den Kupplungsbolzen (von der linken Seite der Anhängevorrichtung) durch die
Bohrungen in der Aufnahme- und der Anhängevorrichtung stecken.
5. Den Federstecker wieder anbringen. Sicherstellen, dass die Anhängevorrichtung sicher
befestigt und der Federstecker ordnungsgemäß auf dem Kupplungsbolzen angebracht
ist.
7-POLIGER ANHÄNGER-STECKVERBINDER
Der an dem Fahrzeug montierte
7-polige Anhänger-Steckverbinder
entspricht den Anforderungen gemäß
EU-Norm ISO 1724.
Bei Anhängermodellen neuerer Bauart
werden alle 7 Anschlusskontakte des
Steckverbinders genutzt. Ein
Anhängermodell älterer Bauart ist mit
diesem Steckverbinder eventuell nicht
kompatibel.
Durch eine nicht ordnungsgemäß
geänderte elektrische Verkabelung
kann es zu Schäden an Fahrzeug- und
Anhängerbauteilen kommen. Wenn
Zweifel bezüglich des
Anhängeranschlusses bestehen, bitte
einen qualifizierten Spezialisten für
Zugvorrichtungen zurate ziehen.
w
entfernen. Die Anhängevorrichtung abnehmen, dann den
w
wieder anbringen und den Federstecker
w
entfernen.
q
sichern.
q
vom Kupplungsbolzen
q
49
