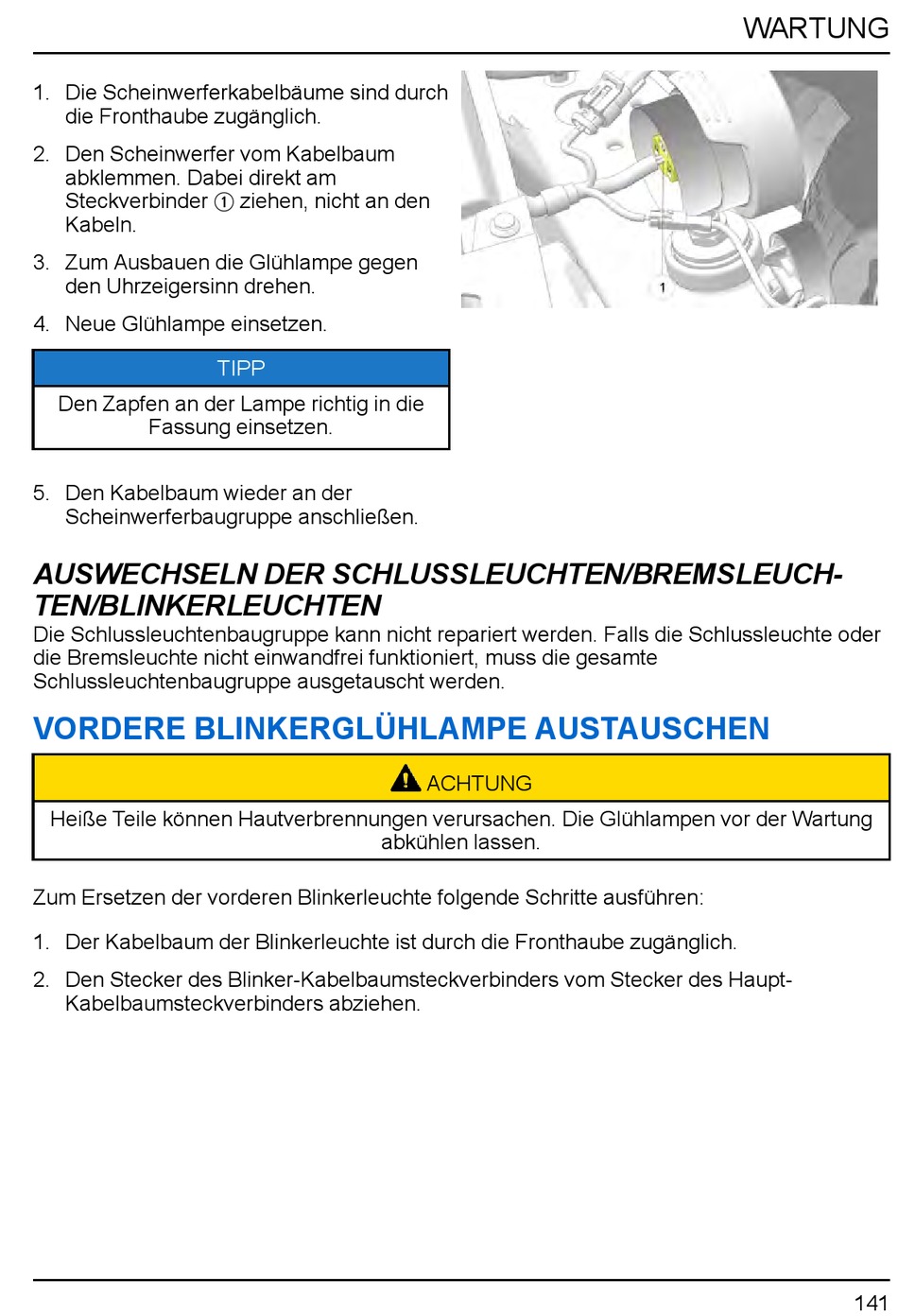

1. Die Scheinwerferkabelbäume sind durch
die Fronthaube zugänglich.
2. Den Scheinwerfer vom Kabelbaum
abklemmen. Dabei direkt am
Steckverbinder
Kabeln.
3. Zum Ausbauen die Glühlampe gegen
den Uhrzeigersinn drehen.
4. Neue Glühlampe einsetzen.
Den Zapfen an der Lampe richtig in die
Fassung einsetzen.
5. Den Kabelbaum wieder an der
Scheinwerferbaugruppe anschließen.
AUSWECHSELN DER SCHLUSSLEUCHTEN/BREMSLEUCH-
TEN/BLINKERLEUCHTEN
Die Schlussleuchtenbaugruppe kann nicht repariert werden. Falls die Schlussleuchte oder
die Bremsleuchte nicht einwandfrei funktioniert, muss die gesamte
Schlussleuchtenbaugruppe ausgetauscht werden.
VORDERE BLINKERGLÜHLAMPE AUSTAUSCHEN
Heiße Teile können Hautverbrennungen verursachen. Die Glühlampen vor der Wartung
Zum Ersetzen der vorderen Blinkerleuchte folgende Schritte ausführen:
1. Der Kabelbaum der Blinkerleuchte ist durch die Fronthaube zugänglich.
2. Den Stecker des Blinker-Kabelbaumsteckverbinders vom Stecker des Haupt-
Kabelbaumsteckverbinders abziehen.
q
ziehen, nicht an den
TIPP
abkühlen lassen.
ACHTUNG
WARTUNG
141
