Kapazitätsmessungen
W Vorsicht
Zur Vermeidung von Schäden am Messgerät
oder zu prüfenden Gerät vor dem Messen
von Kapazität die Stromversorgung vom
Stromkreis trennen und alle
Hochspannungskondensatoren entladen. Die
Gleichspannungsfunktion verwenden, um
nachzuweisen, dass der Kondensator
entladen ist.
Die Kapazitätsbereiche des Messgeräts sind 10,00 nF,
100,0 nF, 1,000 μF, 10,00 μF, 100,0 μF und 9999 μF.
Zum Messen von Kapazität das Messgerät gemäß
Abbildung 6 einrichten.
Die Genauigkeit von Messungen im Bereich von 1000 nF
und darunter wird verbessert, indem man im
Relativmodus (REL) die Restkapazität des Messgeräts
und der Messleitungen abzieht.
Hinweis
Wenn am zu testenden Kondensator eine zu
große elektrische Ladung vorhanden ist, zeigt
die Anzeige "diSC" an.
Durchführen von Messungen
Wählt
Kapazität aus

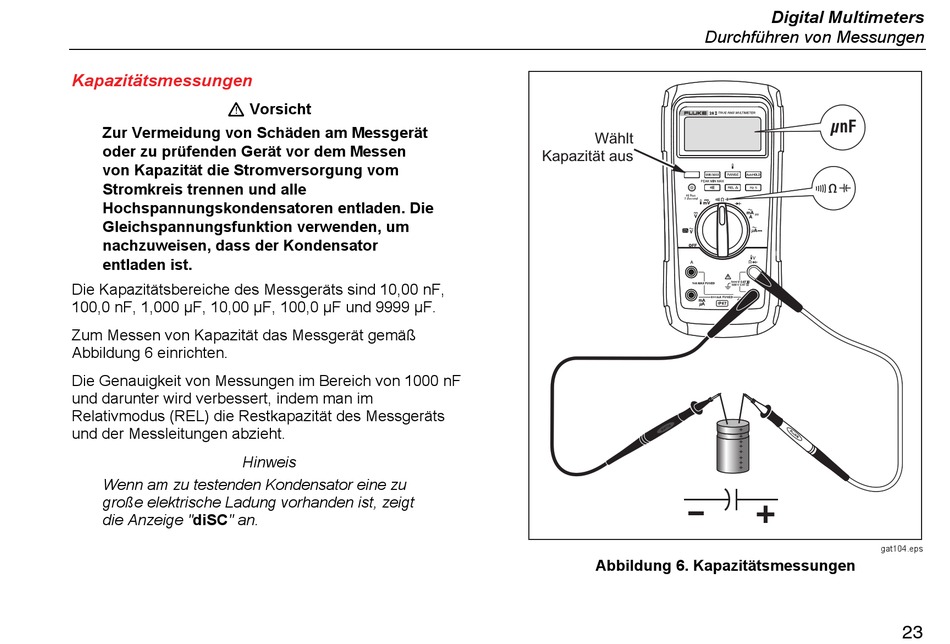

Abbildung 6. Kapazitätsmessungen
Digital Multimeters
+
+
+
+
+
+
+
+
+
gat104.eps
23
