Fluke 27 II Bedienungshandbuch Seite 21

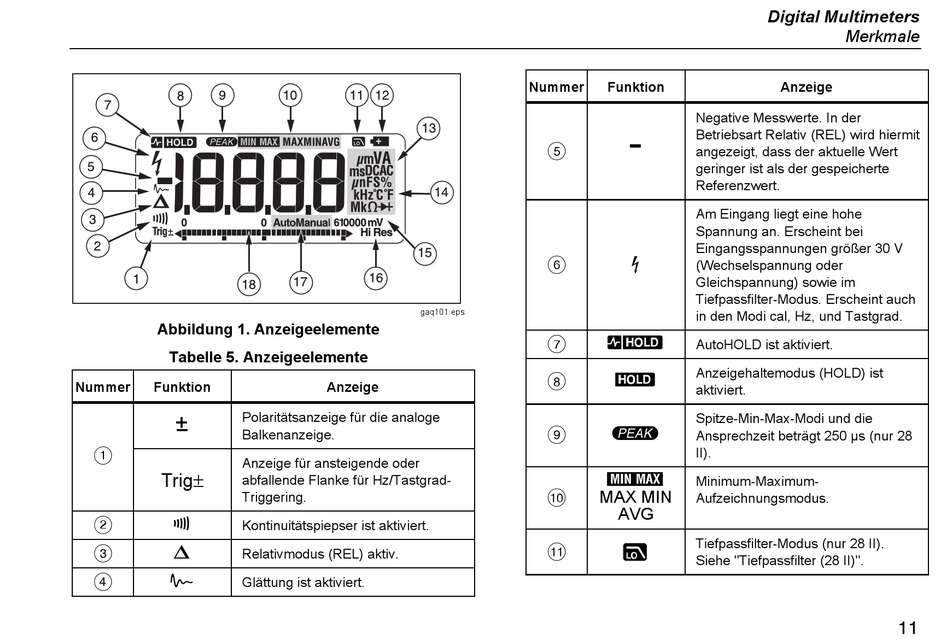

Abbildung 1. Anzeigeelemente
Tabelle 5. Anzeigeelemente
Nummer Funktion
Polaritätsanzeige für die analoge

Balkenanzeige.

Anzeige für ansteigende oder
Trig±
abfallende Flanke für Hz/Tastgrad-
Triggering.
 
Kontinuitätspiepser ist aktiviert.
 
Relativmodus (REL) aktiv.
 
Glättung ist aktiviert.
gaq101.eps
Anzeige
Nummer Funktion
Negative Messwerte. In der
-
Betriebsart Relativ (REL) wird hiermit

angezeigt, dass der aktuelle Wert
geringer ist als der gespeicherte
Referenzwert.
Am Eingang liegt eine hohe
Spannung an. Erscheint bei
Eingangsspannungen größer 30 V
 
(Wechselspannung oder
Gleichspannung) sowie im
Tiefpassfilter-Modus. Erscheint auch
in den Modi cal, Hz, und Tastgrad.
 
AutoHOLD ist aktiviert.
Anzeigehaltemodus (HOLD) ist
 
aktiviert.
Spitze-Min-Max-Modi und die
 
Ansprechzeit beträgt 250 μs (nur 28
II).

Minimum-Maximum-
MAX MIN

Aufzeichnungsmodus.
AVG
Tiefpassfilter-Modus (nur 28 II).
 
Siehe "Tiefpassfilter (28 II)".
Digital Multimeters
Merkmale
Anzeige
11
