Fluke 27 II Bedienungshandbuch Seite 22

27 II/28 II
Bedienungshandbuch

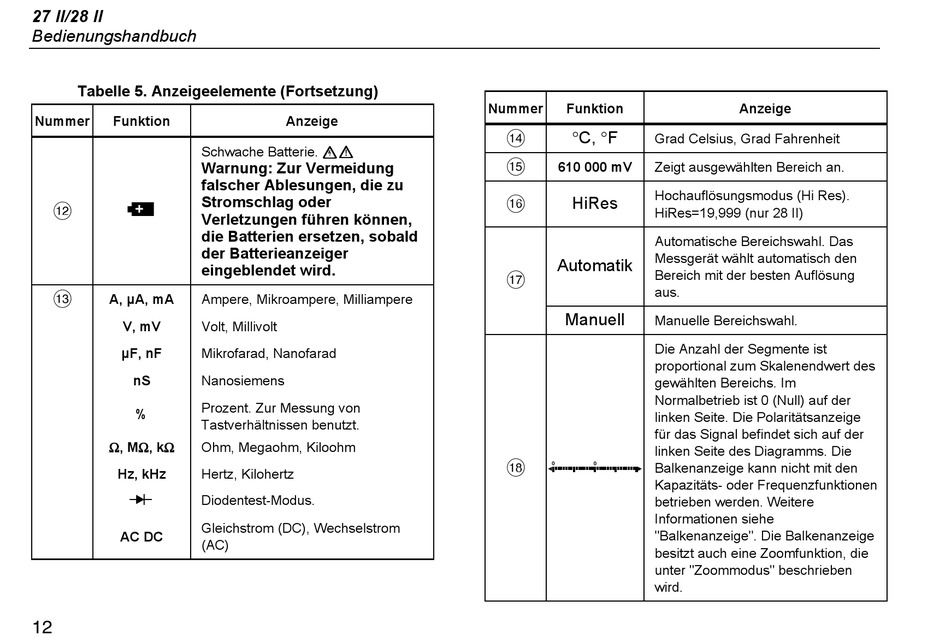

Tabelle 5. Anzeigeelemente (Fortsetzung)
Nummer Funktion
Schwache Batterie. XW
Warnung: Zur Vermeidung
falscher Ablesungen, die zu
Stromschlag oder
 
Verletzungen führen können,
die Batterien ersetzen, sobald
der Batterieanzeiger
eingeblendet wird.

A, μA, mA Ampere, Mikroampere, Milliampere
V, mV Volt, Millivolt
μF, nF Mikrofarad, Nanofarad
nS Nanosiemens
Prozent. Zur Messung von
%
Tastverhältnissen benutzt.
Ω, MΩ, kΩ
Ohm, Megaohm, Kiloohm
Hz, kHz Hertz, Kilohertz
Diodentest-Modus.

Gleichstrom (DC), Wechselstrom
AC DC
(AC)
12
Anzeige
Nummer Funktion
°C, °F

Grad Celsius, Grad Fahrenheit

610 000 mV Zeigt ausgewählten Bereich an.
Hochauflösungsmodus (Hi Res).
HiRes

HiRes=19,999 (nur 28 II)
Automatische Bereichswahl. Das
Messgerät wählt automatisch den
Automatik
Bereich mit der besten Auflösung

aus.
Manuell
Manuelle Bereichswahl.
Die Anzahl der Segmente ist
proportional zum Skalenendwert des
gewählten Bereichs. Im
Normalbetrieb ist 0 (Null) auf der
linken Seite. Die Polaritätsanzeige
für das Signal befindet sich auf der
linken Seite des Diagramms. Die

Balkenanzeige kann nicht mit den
Kapazitäts- oder Frequenzfunktionen
betrieben werden. Weitere
Informationen siehe
"Balkenanzeige". Die Balkenanzeige
besitzt auch eine Zoomfunktion, die
unter "Zoommodus" beschrieben
wird.
Anzeige
