3. Für den Elektriker
Der Anschluss aller elektrischen Komponenten (Fühler usw.) an den Anschlussleisten (schraubenlose Käfig-
Federzugklemmen) soll mit feindrähtigen PVC-Schlauchleitungen erfolgen und hinten mit den Zugentlastungen
fixiert werden – Fig. 47, 48.
Die Verbindungsleitung zur Saugturbine bzw. Umschalteinheit muss mit zwei getrennten Kabel erfolgen – Vor-
aussetzung für Garantieanspruch!
Empfohlenes Zubehör: Flachbandkabel FIRE 042 oder FIRE 043; 5 x 2,5 mm
Flachbandkabel durch die rechteckigen Öffnungen führen und mit Kabelbinder als Zugentlastung sichern – Fig. 49.
Information!
Jedes Kabel muss getrennt an Förder- und Retourluftschlauch mitverlegt werden. Die Kabel kön-
nen zusammen mit den Schläuchen durch die Brandschutzmanschetten zur Saugturbine bzw. zur
Umschalteinheit geführt werden.

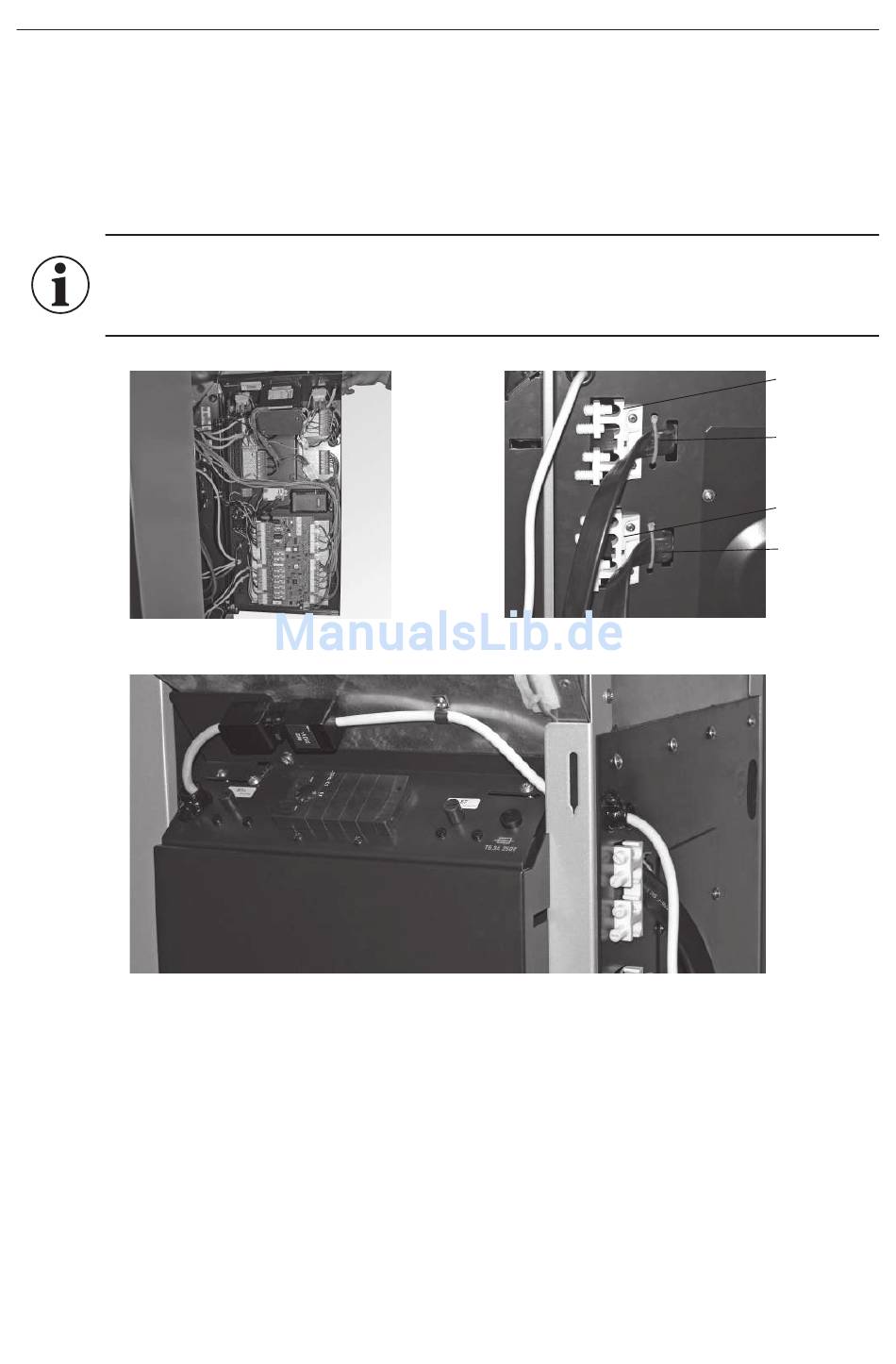

Fig. 47 Anschlussleisten im Schaltfeld
Fig. 49 Kabeldurchführungen – Ansicht von hinten
Elektrische Anschlüsse eingebauter Armaturen bei UAM und UAML:
siehe eigene beiliegende Montageanleitung „Einbau der Hydraulikbausätze UAM / UAML"
2
Fig. 48 Zugentlastungen und Durchführung
für Flachbandkabel
34
2
und 8 x 1 mm
Zugentlastungen
Niederspannung
(230 VAC)
Flachbandkabel
Niederspannung
(230 VAC)
Zugentlastungen
Kleinspannung
Flachbandkabel
Kleinspannung
