2. Für den Installateur
2.6 Mindestabstände für Brandschutz, Reinigung und Wartung
Folgende Mindestabstände zu brennbaren Materialien und für Anschluss, Reinigung und Wartung sind einzuhalten.
Achtung!
Die Ausführung der gesamten Anlage muss den brandschutztechnischen Anforderungen der regiona-
len Gesetze, Verordnungen, Richtlinien und Normen entsprechen.
2.6.1 Mauerdurchführungen für das Abgasrohr
Beispiele für geprüfte Mauerdurchführungen von IBS – Institut für Brandschutztechnik und Sicherheitsforschung
brennbare Wand mehrschichtig brennbare Wand mehrschichtig nicht brennbare Wand

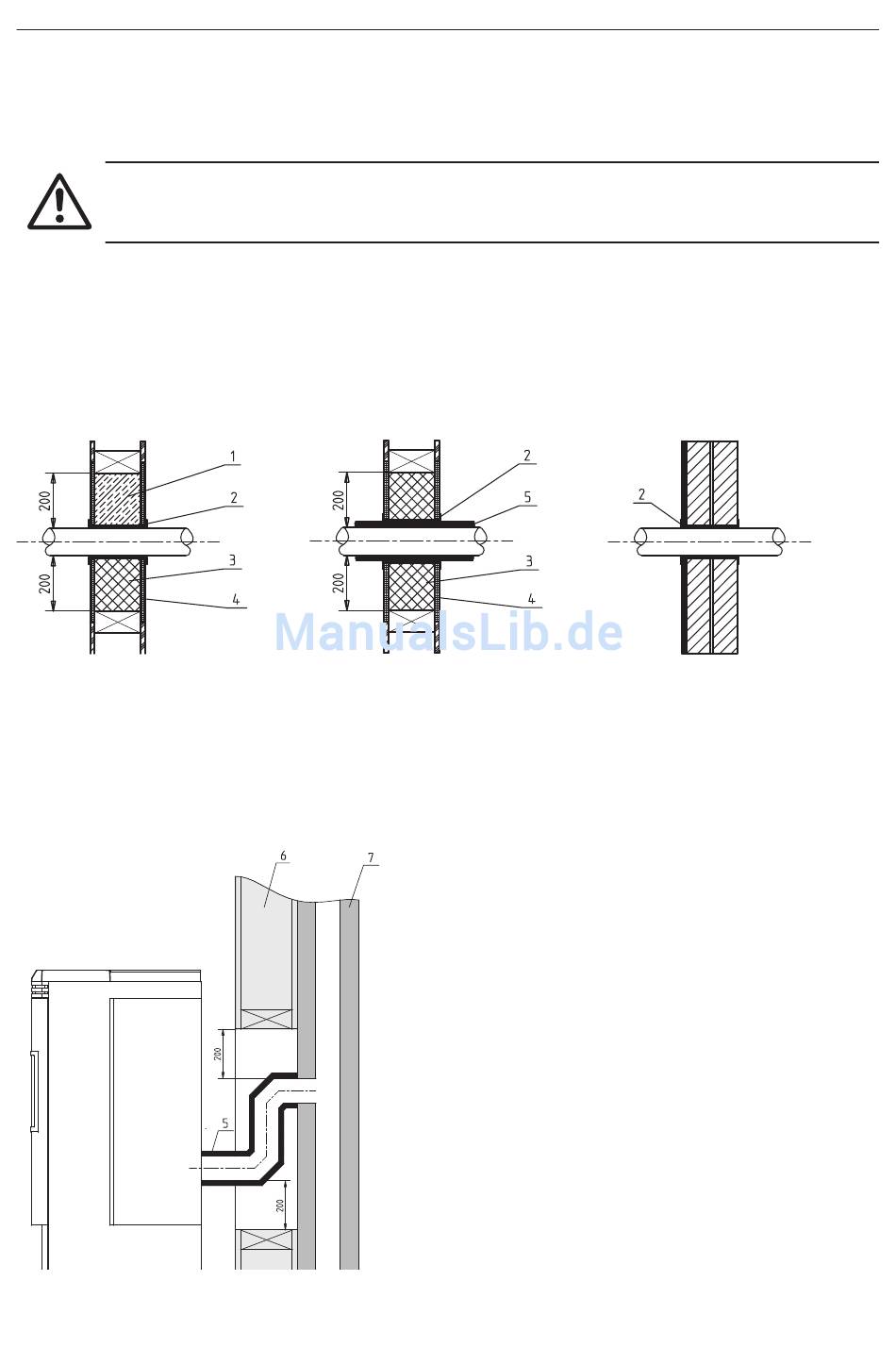

Fig. 5 geprüfte Mauerdurchführungen für Abgasrohr
brennbare Wand mehrschichtig
Umlaufend zum Abgasrohr muss ein Abstand von
200 mm auf brennbare Bauteile eingehalten werden.
Fig. 6 geprüfte Mauerdurchführungen für Abgasrohr
Alle Maße in mm:
1 ........... Betonausrollung
2 ........... Futterrohr
3 ........... Ausfüllung des Hohlraumes mit nicht
4 ........... Abdeckung nicht brennbar
5 ........... Abgasrohr-Isolierung 20 mm
6 ........... brennbare Wand mehrschichtig
7 ........... Kamin
15
brennbarem Material (z.B. Steinwolle)
techn. Daten Isolierung:
– Mineralwolle-Dämmung
– Schmelzpunkt: >1000 °C
– Wärmeleitfähigkeit: < = 0,04 W/mK
– Mindeststärke: 20 mm
