2.
Für den Installateur
2.9 Montagereihenfolge
Der FireWIN wird auf Wunsch mit verschieden Zubehörteilen z.B. Armaturenset UAM/UAML, Zuführeinheit,usw.
ausgeliefert.
Daraus ergibt sich folgende Montagereihenfolge:
a) Einbau der Armaturen-Hydraulikbausätze UAM/UAML (siehe eigene beiliegende Montageanleitung) bzw. ohne
Armaturen Einbau von Vorlauf- und Rücklaufrohr – siehe Pkt. 2.10.
b) Montage der Zuführeinheit – siehe eigene beiliegende Montageanleitung
c) Montage der Verkleidung FireWIN – siehe Pkt. 2.12.
d) Montageblech für nicht brennbare Stahlrohre im Bereich Abgasrohr montieren – siehe Pkt. 2.13.
e) Montage Abgasrohr – siehe Pkt. 2.14.
f) Montage Abdeckblenden – siehe Pkt. 2.15.
2.10 Einbau der Hydraulik / Armaturen in FireWIN
Die Hydraulik / Armaturen müssen vor der Montage in den FireWIN eingebaut werden.
2.10.1 Einbau der Armaturen bei FireWIN UAM / UAML
siehe eigene beiliegende Montageanleitung „Einbau der Hydraulikbausätze UAM / UAML".
2.10.2 Einbau von Vorlauf- und Rücklaufrohr bei FireWIN ohne Armaturen
besteht aus folgenden Teilen:
1
2
3
4

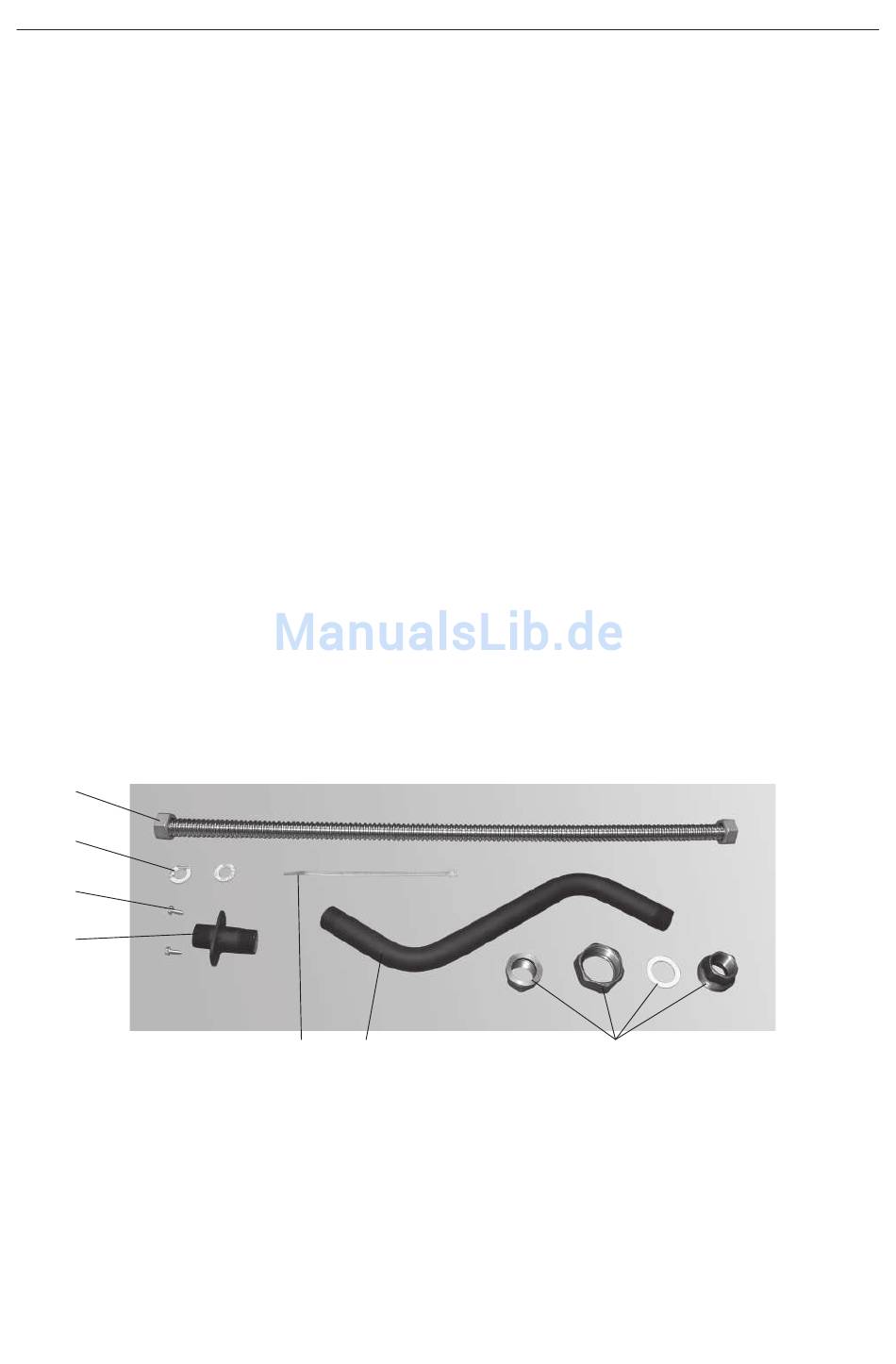

Fig. 21 Vor- und Rücklaufrohr für FireWIN
1 ........... Rücklauf-Wellrohr
2 ........... Klingerit-Dichtung für Rücklauf
3 ........... Schraube für Befestigung Rücklaufrohr
4 ........... Rücklaufrohr
5 ........... Kabelbinder
6 ........... Vorlaufrohr
7 ........... Verschraubung mit Dichtung für Vorlaufrohr
5
6
25
7
