2. Für den Installateur

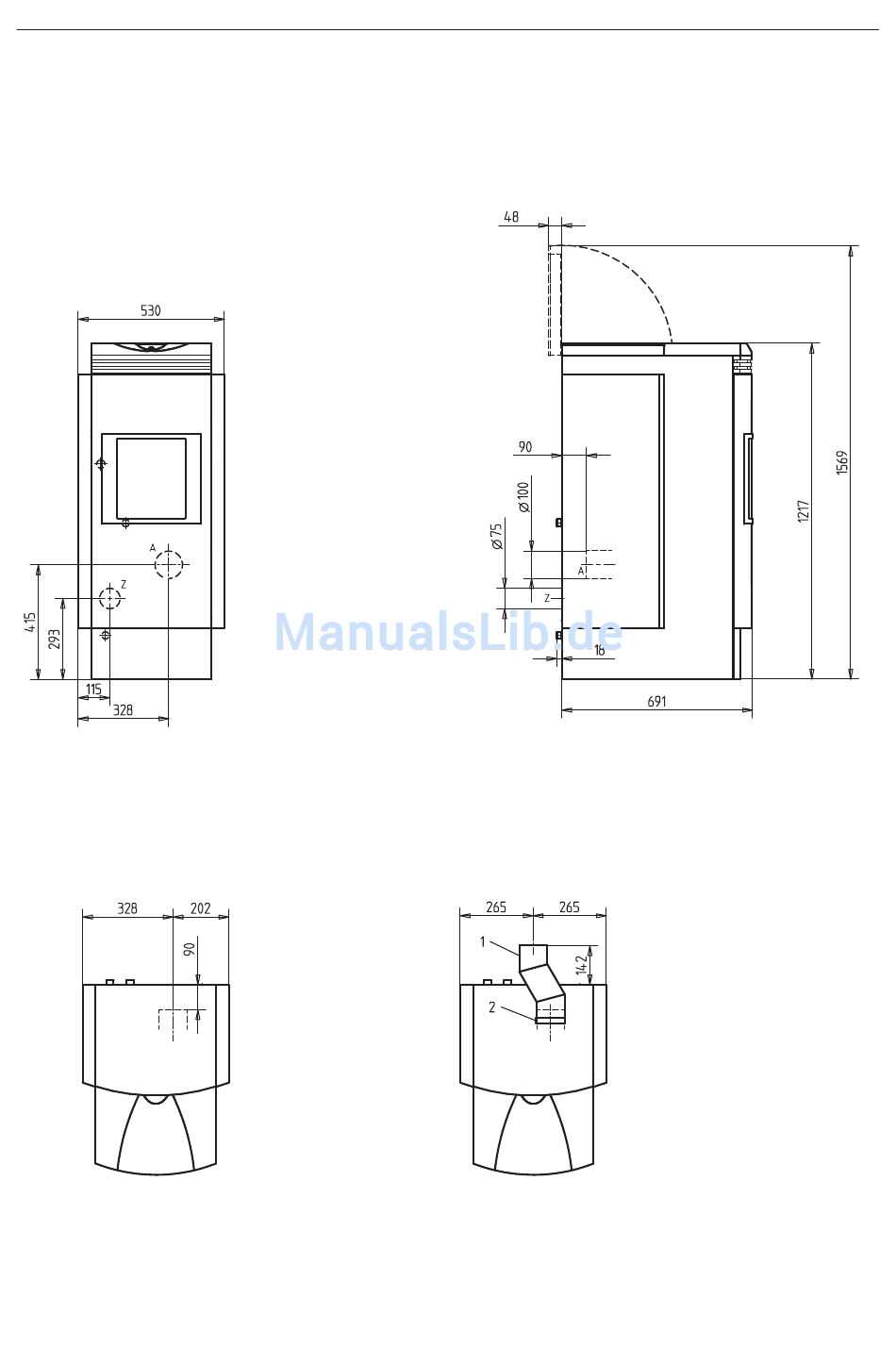

2.7 Maßskizzen
2.7.1

FireWIN Abgas- und Zuluftanschluss

Alle Maße in mm:
Vorderansicht
Fig. 9 FireWIN Abgas- und Zuluftanschluss
Serienmäßige Ausführung:
Fig. 10 FireWIN Abgasanschluss – serienmäßig
A.......Abgas
Z.......Zuluft
Ausführung Abgasrohr-Anschluss Mitte mit Zubehör:
Fig. 11 FireWIN Abgasanschluss –
mit Zubehör AZB 057 und AZB 055
18
Seitenansicht
1 ........... Abgasrohr-Doppelbogen
starr – AZB 057
2 ........... Rohrschelle – AZB 055
