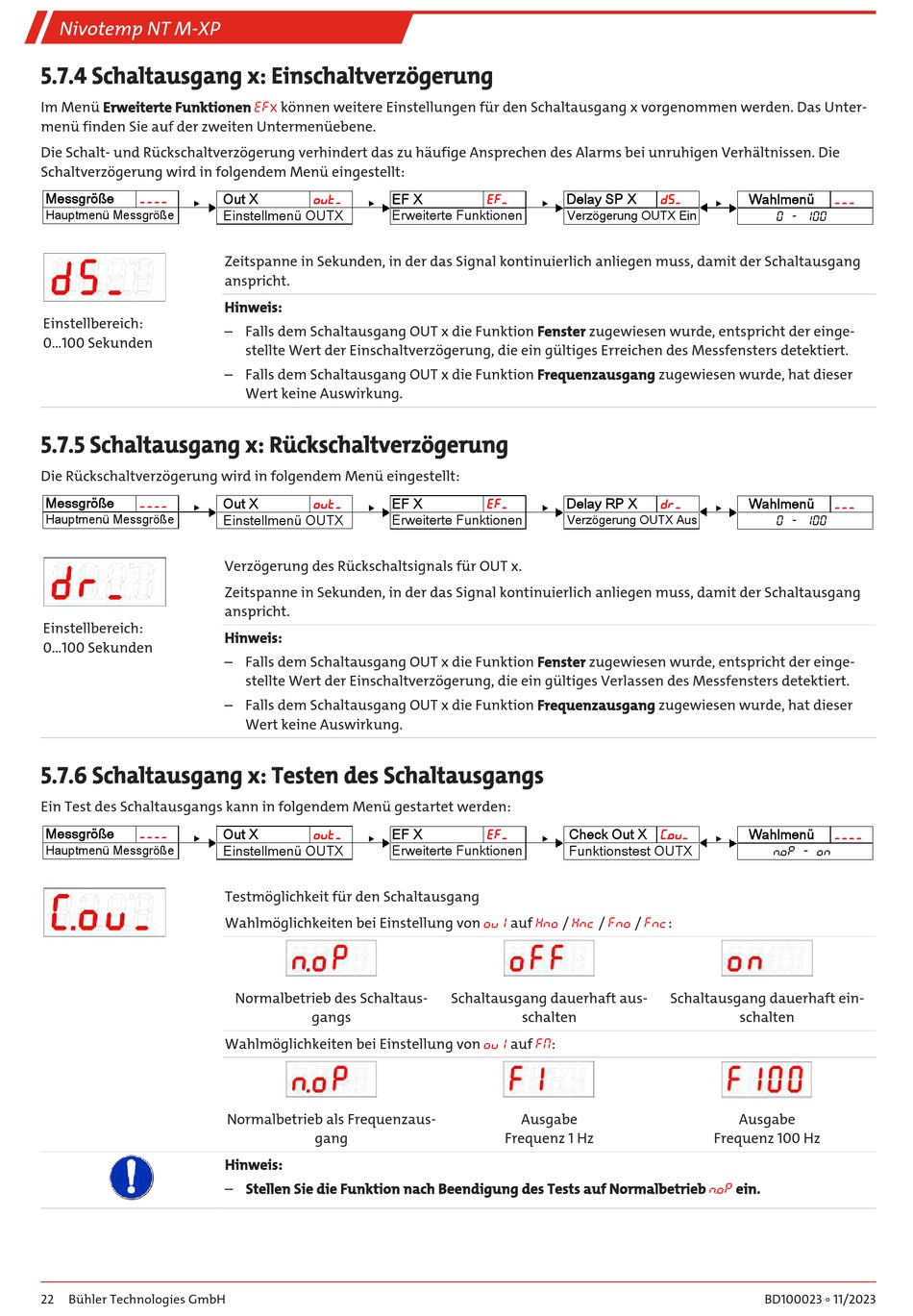

5.7.4 Schaltausgang x: Einschaltverzögerung
Im Menü Erweiterte Funktionen
menü finden Sie auf der zweiten Untermenüebene.
Die Schalt- und Rückschaltverzögerung verhindert das zu häufige Ansprechen des Alarms bei unruhigen Verhältnissen. Die
Schaltverzögerung wird in folgendem Menü eingestellt:
Messgröße ____
Hauptmenü Messgröße
Einstellbereich:
0...100 Sekunden
5.7.5 Schaltausgang x: Rückschaltverzögerung
Die Rückschaltverzögerung wird in folgendem Menü eingestellt:
____
Messgröße
Hauptmenü Messgröße
Einstellbereich:
0...100 Sekunden

5.7.6 Schaltausgang x: Testen des Schaltausgangs

Ein Test des Schaltausgangs kann in folgendem Menü gestartet werden:
Messgröße ____
Hauptmenü Messgröße
22 Bühler Technologies GmbH
EFx können weitere Einstellungen für den Schaltausgang x vorgenommen werden. Das Unter-
Out X out_
EF X
Einstellmenü OUTX Erweiterte Funktionen
Zeitspanne in Sekunden, in der das Signal kontinuierlich anliegen muss, damit der Schaltausgang
anspricht.
Hinweis:
– Falls dem Schaltausgang OUT x die Funktion Fenster zugewiesen wurde, entspricht der einge-
stellte Wert der Einschaltverzögerung, die ein gültiges Erreichen des Messfensters detektiert.
– Falls dem Schaltausgang OUT x die Funktion Frequenzausgang zugewiesen wurde, hat dieser
Wert keine Auswirkung.
Out X out_ EF X
Erweiterte Funktionen
Einstellmenü OUTX
Verzögerung des Rückschaltsignals für OUT x.
Zeitspanne in Sekunden, in der das Signal kontinuierlich anliegen muss, damit der Schaltausgang
anspricht.
Hinweis:
– Falls dem Schaltausgang OUT x die Funktion Fenster zugewiesen wurde, entspricht der einge-
stellte Wert der Einschaltverzögerung, die ein gültiges Verlassen des Messfensters detektiert.
– Falls dem Schaltausgang OUT x die Funktion Frequenzausgang zugewiesen wurde, hat dieser
Wert keine Auswirkung.
Out X out_ EF X
Erweiterte Funktionen
Einstellmenü OUTX
Testmöglichkeit für den Schaltausgang
Wahlmöglichkeiten bei Einstellung von
Normalbetrieb des Schaltaus-
gangs
Wahlmöglichkeiten bei Einstellung von
Normalbetrieb als Frequenzaus-
gang
Hinweis:
– Stellen Sie die Funktion nach Beendigung des Tests auf Normalbetrieb
EF_ Delay SP X
Verzögerung OUTX Ein
EF_ Delay RP X
Verzögerung OUTX Aus
EF_ Check Out X
Funktionstest OUTX
ou1 auf Hno / Hnc / Fno
Schaltausgang dauerhaft aus-
schalten
ou1 auf FM:
Ausgabe
Frequenz 1 Hz
dS_
Wahlmenü
0 - 100
dr_ Wahlmenü
0 - 100
C. o u_ Wahlmenü
n. o P - on
/ Fnc:
Schaltausgang dauerhaft ein-
schalten
Ausgabe
Frequenz 100 Hz
n. o P ein.
