Nivotemp NT M-XP
4.2 Elektrische Anschlüsse
Die Spannungsversorgung erfolgt über Steckverbinder. Die Einbaumaße, Nennspannung sowie Steckerbelegung entnehmen Sie
bitte dem Anhang.

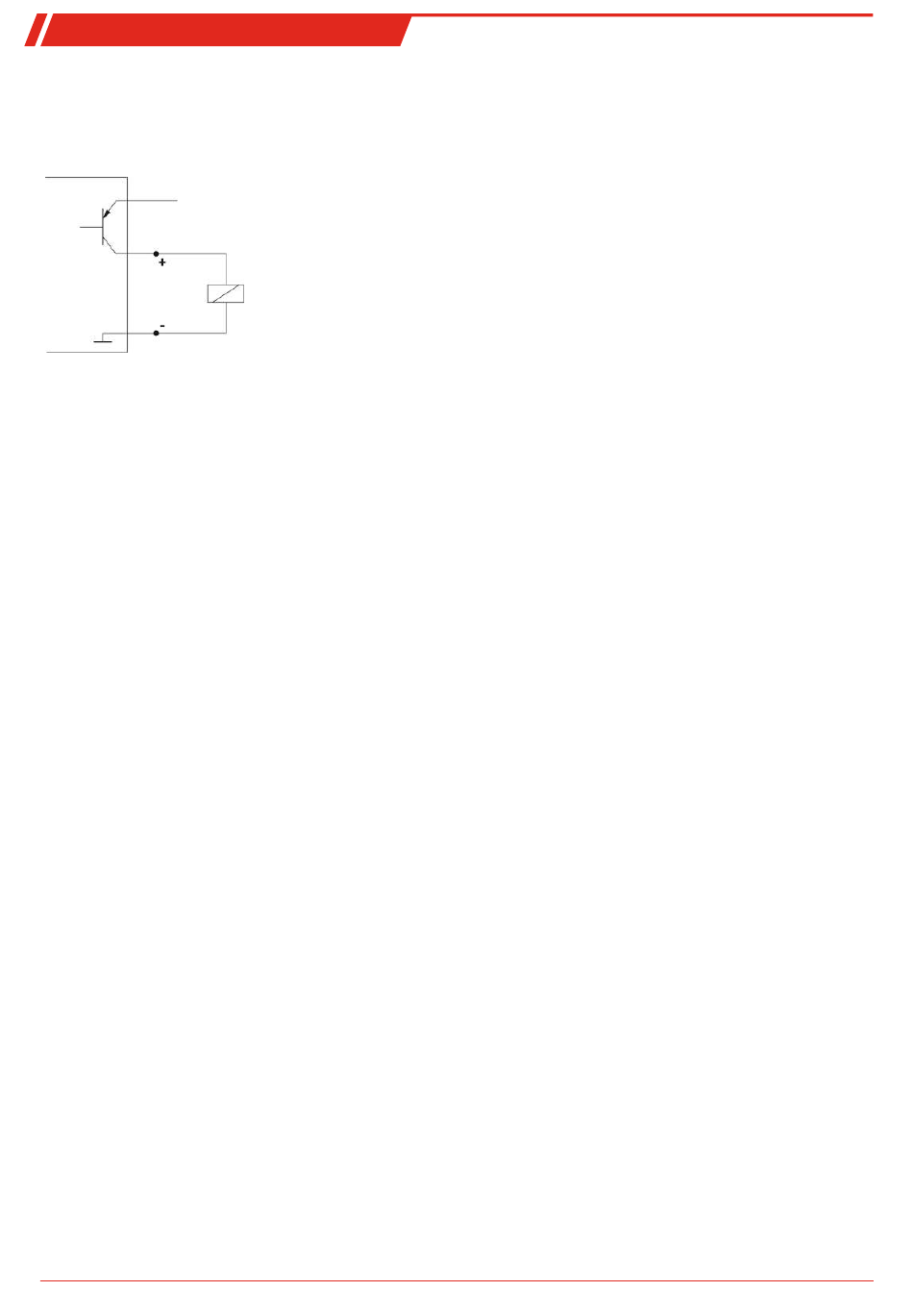

Die Temperatur-Schaltausgänge sind als PNP-Transistor ausgeführt (siehe Abbildung):
Versorgungsspannung
Hinweis: Bei Messungen des Schaltausgangs mit hochohmigen Messgeräteeingängen oder bei Nutzung als Frequenzausgang
ist ein 10 kΩ Widerstand zwischen Ausgang und Masse (GND) zu schalten, um Fehlmessungen vorzubeugen.
Bei Standard-Anschlussbelegungen mit 2xM12-Stecker befindet sich die Versorgungsspannung der Anzeige und Tastatur immer
auf Stecker B. Auf Stecker A befinden sich je nach Ausführung Schalt -bzw. Analogausgänge.
Durch eine Galvanische Trennung der Haupt -und Zusatzplatine bei den Ausführungen -2S-KN-KT und -4S ist es notwendig, dass
immer beide Stecker (Stecker A & Stecker B) angeschlossen sein müssen, um die ordnungsgemäße Funktion der Sensoren zu ge-
währleisten. Beide Platinen benötigen jeweils eine Versorgungsspannung von +24 V DC und einen GND-Anschluss (siehe auch
Standard-Anschlussbelegung). Stellen Sie also vor Einschalten der Versorgungsspannung sicher, dass beide Stecker angeschlos-
sen sind. Ist die Versorgungsspannung bereits vor dem Anschließen von Stecker A & B eingeschaltet, muss erst Stecker A und
dann Stecker B angeschlossen werden, um einen Fehlerfall (Error 1024) zu vermeiden.
BD100023 ◦ 11/2023
Bühler Technologies GmbH
9
