Nivotemp NT M-XP
5 Betrieb und Bedienung
HINWEIS
Das Gerät darf nicht außerhalb seiner Spezifikation betrieben werden!
5.1 Einschaltvorgang
Mit dem Anschließen an die Versorgungsspannung, schaltet sich das Gerät sofort ein. Zu Beginn erscheint kurzeitig die Softwa-
reversion, gleichzeitig überprüft das Gerät die eingebauten Komponenten. Im Anschluss wechselt das Display zur Messwertan-
zeige.

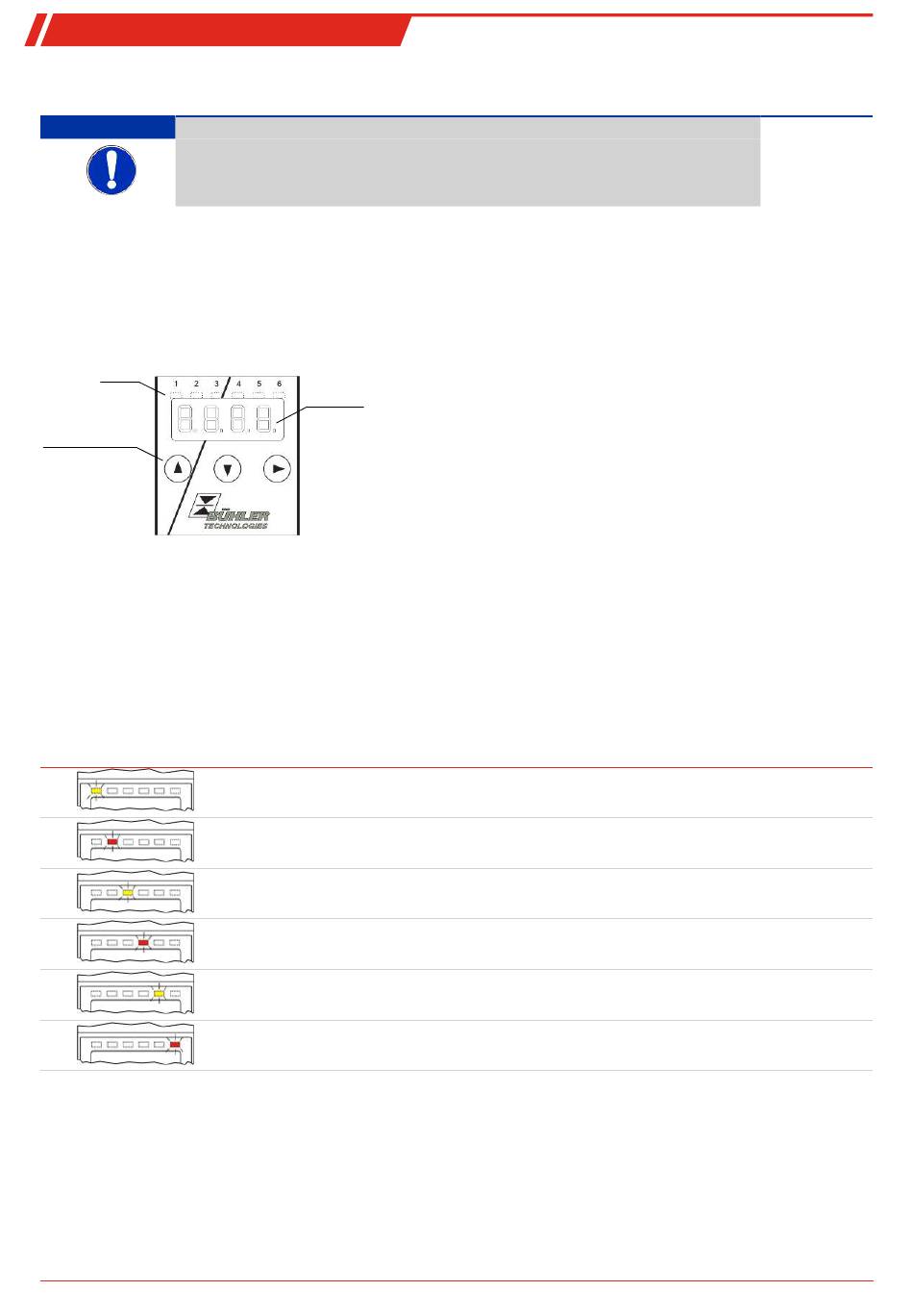

Im Folgenden wird die Funktion der Anzeige- und Steuereinheit beschrieben:
LEDs
Bedientasten
Wenn im laufenden Betrieb eine Fehlermeldung im Display erscheint, betrachten Sie bitte die Tabelle Fehlerbehebung im Kapi-
tel „Service und Reparatur".
5.2 LED-Statusanzeigen
Leuchtdioden oberhalb der Messwertanzeige signalisieren den Status der Schaltausgänge. Die LEDs sind den Schaltausgängen
fest zugeordnet.
Die folgende Tabelle zeigt die Werkseinstellungen für die Zuordnung der Schaltausgänge zum Füllstand und zur Temperatur:
Das Schaltverhalten der LED (Leuchten bei geschlossenem oder geöffnetem Schaltkontakt) kann geändert werden.
10
Bühler Technologies GmbH
Display
LED 1 – gelb
Status Schaltausgang 1
LED 2 - rot
Status Schaltausgang 2
LED 3 – gelb
Status Schaltausgang 3
LED 4 – rot
Status Schaltausgang 4
LED 5 – gelb
Status Schaltausgang 5
LED 6 – rot
Status Schaltausgang 6
2 Schalt-
4 Schalt-
ausgänge
ausgänge
Füllstand
Füllstand
Temperatur
Füllstand
---
Temperatur
---
Temperatur
---
---
---
---
6 Schalt-
ausgänge
Füllstand
Füllstand
Füllstand
Temperatur
Temperatur
Temperatur
BD100023 ◦ 11/2023
