FluidControl
Niveau- und Temperaturschalter

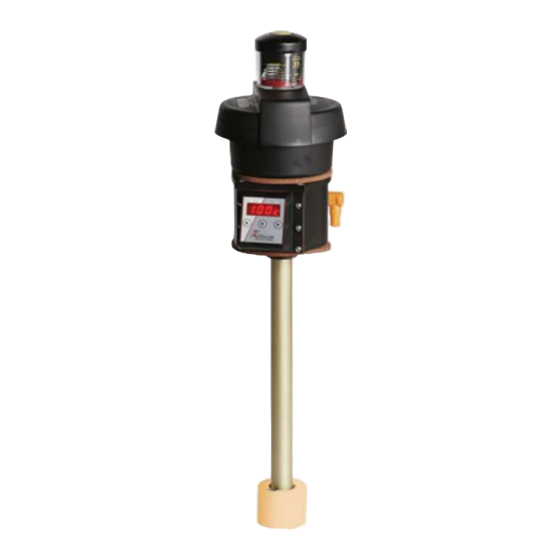

Nivotemp NT 61D, Nivovent NV 71D
Betriebs- und Installationsanleitung
Originalbetriebsanleitung
BD100017
Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen
05/2017
Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20
E-Mail: fluidcontrol@buehler-technologies.com
Internet: www.buehler-technologies.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bühler technologies Nivotemp NT 61D
Inhaltszusammenfassung für Bühler technologies Nivotemp NT 61D
- Seite 1 FluidControl Niveau- und Temperaturschalter Nivotemp NT 61D, Nivovent NV 71D Betriebs- und Installationsanleitung Originalbetriebsanleitung BD100017 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen 05/2017 Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 E-Mail: fluidcontrol@buehler-technologies.com...
- Seite 2 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 Internet: www.buehler-technologies.com E-Mail: fluidcontrol@buehler-technologies.com Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie insbesondere die Warn- und Sicherheits- hinweise.
-
Seite 3: Inhaltsverzeichnis
Nivotemp NT 61D, Nivovent NV 71D Inhaltsverzeichnis Einleitung ............................................ 3 Bestimmungsgemäße Verwendung ................................ 3 Funktionsweise ........................................ 3 1.2.1 Füllstandsüberwachung .................................. 3 1.2.2 Temperaturüberwachung ................................. 3 Bautypen.......................................... 4 Typenschlüssel NT61D ...................................... 4 Typenschlüssel NV71D ...................................... 5 Lieferumfang ........................................ 5 Sicherheitshinweise........................................ 6 Wichtige Hinweise ...................................... 6 Allgemeine Gefahrenhinweise.................................. 7 Transport und Lagerung ...................................... - Seite 4 Nivotemp NT 61D, Nivovent NV 71D 9 Anhang ............................................. 31 Technische Daten NT 61D .................................... 31 Technische Daten NV 71D .................................... 33 Abmessungen NT 61D ...................................... 35 Abmessungen NV 71D ...................................... 36 Standard Anschlussbelegung NT 61D................................ 37 Standard Anschlussbelegung NV 71D................................ 38 Aktuelle Einstellungen..................................... 39 Anzeigebereiche ........................................ 39...
-
Seite 5: Einleitung
Nivotemp NT 61D, Nivovent NV 71D 1 Einleitung 1.1 Bestimmungsgemäße Verwendung Niveauschalter dienen zur Überwachung des Füllstandes und der Temperatur in Fluidsystemen. Niveauschalter dürfen nicht in leicht entzündlichen oder ätzenden Flüssigkeiten verwendet werden. Im Medium dürfen keine Partikel, insbesondere metallische Partikel, enthalten sein, um Ablagerungen am Schwimmer oder zwischen Schwimmer und Schaltrohr zu vermeiden. -
Seite 6: Bautypen
Nivotemp NT 61D, Nivovent NV 71D 1.3 Bautypen Je nach Konfiguration ist der Niveauschalter mit unterschiedlichen Schalt- und Analogausgängen ausgestattet. Die Ausgänge sind frei programmierbar. Der Typ Nivovent kann mit folgenden Optionen ausgestattet sein: Verschmutzungsanzeige optisch für den Belüftungsfilter: analoge Unterdruckanzeige, Anzeigebereich 0,35 bar (5.1 psi). -
Seite 7: Typenschlüssel Nv71D
Nivotemp NT 61D, Nivovent NV 71D 1.5 Typenschlüssel NV71D - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -... -
Seite 8: Sicherheitshinweise
Nivotemp NT 61D, Nivovent NV 71D 2 Sicherheitshinweise 2.1 Wichtige Hinweise Der Einsatz des Gerätes ist nur zulässig, wenn: – das Produkt unter den in der Bedienungs- und Installationsanleitung beschriebenen Bedingungen, dem Einsatz gemäß Ty- penschild und für Anwendungen, für die es vorgesehen ist, verwendet wird. Bei eigenmächtigen Änderungen des Gerätes ist die Haftung durch die Bühler Technologies GmbH ausgeschlossen,... -
Seite 9: Allgemeine Gefahrenhinweise
Nivotemp NT 61D, Nivovent NV 71D 2.2 Allgemeine Gefahrenhinweise Das Gerät darf nur von Fachpersonal installiert werden, das mit den Sicherheitsanforderungen und den Risiken vertraut ist. Beachten Sie unbedingt die für den Einbauort relevanten Sicherheitsvorschriften und allgemein gültigen Regeln der Technik. -
Seite 10: Transport Und Lagerung
Nivotemp NT 61D, Nivovent NV 71D 3 Transport und Lagerung Die Produkte sollten nur in der Originalverpackung oder einem geeigneten Ersatz transportiert werden. Bei Nichtbenutzung sind die Betriebsmittel gegen Feuchtigkeit und Wärme zu schützen. Sie müssen in einem überdachten, tro- ckenen und staubfreien Raum bei Raumtemperatur aufbewahrt werden. -
Seite 11: Aufbauen Und Anschließen
Nivotemp NT 61D, Nivovent NV 71D 4 Aufbauen und Anschließen GEFAHR Elektrische Spannung Gefahr eines elektrischen Schlages a) Trennen Sie das Gerät bei allen Arbeiten vom Netz. b) Sichern Sie das Gerät gegen unbeabsichtigtes Wiedereinschalten. c) Das Gerät darf nur von instruiertem, fachkundigem Personal installiert, gewartet und in Betrieb genommen werden. -
Seite 12: Elektrische Anschlüsse
Nivotemp NT 61D, Nivovent NV 71D 4.2 Elektrische Anschlüsse Die Spannungsversorgung erfolgt über Steckverbinder. Die Einbaumaße, Nennspannung sowie Steckerbelegung entnehmen Sie bitte dem Anhang. Die Temperatur-Schaltausgänge sind als PNP-Transistor ausgeführt (siehe Abbildung): Versorgungsspannung Hinweis: Bei Messungen des Schaltausgangs mit hochohmigen Messgeräteeingängen oder bei Nutzung als Frequenzausgang ist ein 10 kΩ... -
Seite 13: Spannungen Und Ströme
Nivotemp NT 61D, Nivovent NV 71D Spannungen und Ströme Alle Bühler Niveaukontakte mit Reedschaltern können minimale Schaltspannungen von 10 µV und minimale Schaltströme von 1 µA schalten. Es gelten die bei den jeweiligen Kontakttypen angegebenen Maximalwerte. Darum können Niveaukontakte mit Reedschaltern bedenkenlos sowohl für SPS Anwendungen als auch für hohe Belastungen (im Rahmen der Maximalgrenzwerte) eingesetzt werden. -
Seite 14: Betrieb Und Bedienung
Nivotemp NT 61D, Nivovent NV 71D 5 Betrieb und Bedienung HINWEIS Das Gerät darf nicht außerhalb seiner Spezifikation betrieben werden! 5.1 Einschaltvorgang Mit dem Anschließen an die Versorgungsspannung, schaltet sich das Gerät sofort ein. Zu Beginn erscheint kurzeitig die Softwa- reversion, gleichzeitig überprüft das Gerät die eingebauten Komponenten. -
Seite 15: Allgemeine Tastenfunktionen
Nivotemp NT 61D, Nivovent NV 71D 5.3 Allgemeine Tastenfunktionen Die Bedienung erfolgt über die Tasten unterhalb des Displays. Eine ausführliche Erklärung der Menüsteuerung finden Sie in den folgenden Kapiteln. Taste Modus Funktion – Messwertanzeige: Wechsel der angezeigten Messgröße. – Im Menü: Wechsel in ein untergeordnetes Menü. -
Seite 16: Menü-Übersicht
Nivotemp NT 61D, Nivovent NV 71D 5.5 Menü-Übersicht Die Struktur des Menüs ist angelehnt an das Einheitsblatt 24574-1 des VDMA. Das Menü ist hierarchisch aufgebaut. In der obers- ten Menüebene befinden sich die Hauptmenüeinträge, z.B. tEMP, F, diA, E. Jedes Hauptmenü enthält weitere Untermenü- b. -
Seite 17: Ändern Der Basiseinstellungen
Nivotemp NT 61D, Nivovent NV 71D 5.6 Ändern der Basiseinstellungen Im Menü Basiseinstellungen Erweiterte Funktionen (bEF) werden die allgemeingültigen Basiseinstellungen vorgenommen. Die- se Einstellungen beeinflussen die Darstellung in der Messwertanzeige ebenso wie die Einstellmöglichkeiten in den verschiede- nen Hauptmenüs. Auch die Zuordnung der Schaltausgänge kann hier geändert werden. -
Seite 18: Werkseinstellungen Wieder Herstellen (Reset)
Nivotemp NT 61D, Nivovent NV 71D 5.6.4 Werkseinstellungen wieder herstellen (Reset) Mit der Funktion Reset (rES) können die Werkseinstellungen wieder hergestellt werden. Dabei gehen alle Änderungen verloren. Da die Grenzwerte ebenfalls zurückgesetzt werden, müssen die Einstellungen für die Temperatur unbedingt überprüft werden. -
Seite 19: Ausführung Mit 4 Schaltausgängen
Nivotemp NT 61D, Nivovent NV 71D Ausführung mit 4 Schaltausgängen: Schaltausgänge Ausführung mit Analogausgang: Analogausgang A1. H i A1. L o A. o u1 Diagnoseeinstellungen: Diagnose SJ. o u out1 dt. M M 0. 0 5.7 Schaltausgänge Alle Schaltausgänge werden in gleicher Weise eingestellt. Die Nummer des Schaltausgangs wird daher mit x dargestellt. Rufen Sie den einzustellenden Schaltausgang über das Menü... -
Seite 20: Schaltausgang X: Definition Der Schaltcharakteristik
Nivotemp NT 61D, Nivovent NV 71D 5.7.1 Schaltausgang x: Definition der Schaltcharakteristik Die Schaltcharakteristik für den Ausgang wird in folgendem Menü festgelegt: Messgröße ____ Out X out_ EF X Set Out X Wahlmenü Hauptmenü Messgröße Einstellmenü OUTX Erweiterte Funktionen Definition OUTX Hno - FM Folgende Wahlmöglichkeiten stehen zur Verfügung:... -
Seite 21: Schaltausgang X: Obere Schaltgrenze (Schaltpunkt)
Nivotemp NT 61D, Nivovent NV 71D Hinweis: Die Schaltfunktion kann unterschiedlich bezeichnet sein: Messgröße geschlossen offen geschlossen offen steigend Schließer steigend Öffner fallend Öffner fallend Schließer NO (normally open) NC (normally closed) 5.7.2 Schaltausgang x: Obere Schaltgrenze (Schaltpunkt) Die obere Schaltgrenze für den Schaltausgang Out x wird in folgendem Untermenü gesetzt: ____ Messgröße... -
Seite 22: Schaltausgang X: Einschaltverzögerung
Nivotemp NT 61D, Nivovent NV 71D 5.7.4 Schaltausgang x: Einschaltverzögerung Im Menü Erweiterte Funktionen können weitere Einstellungen für den Schaltausgang x vorgenommen werden. Das Unter- menü finden Sie auf der zweiten Untermenüebene. Die Schalt- und Rückschaltverzögerung verhindert das zu häufige Ansprechen des Alarms bei unruhigen Verhältnissen. Die Schaltverzögerung wird in folgendem Menü... -
Seite 23: Anzeigefunktion Der Status-Led Ändern
Nivotemp NT 61D, Nivovent NV 71D 5.7.7 Anzeigefunktion der Status-LED ändern Der Schaltzustand des Ausgangs wird durch die LEDs im Display signalisiert. Die Zuordnung der LED zum Schaltausgang geht aus folgender Tabelle hervor: Nummerierung Schalt- Zuordnung bei Zuordnung bei Zuordnung bei ausgang x 1 Schaltausgängen... -
Seite 24: Analogausgänge
Nivotemp NT 61D, Nivovent NV 71D Messgröße ____ Out X out_ LEd_ L=__ EF X LED Out X Wahlmenü Hauptmenü Messgröße Einstellmenü OUTX Erweiterte Funktionen Funktion Status-LEDX L= o - L=_o Folgende Wahlmöglichkeiten stehen zur Verfügung: LED = output; LED = -output;... -
Seite 25: Analogausgang X: Festlegen Des Signaltyps
Nivotemp NT 61D, Nivovent NV 71D 5.8.3 Analogausgang x: Festlegen des Signaltyps Der Analogausgang kann als Spannungs- oder Stromausgang mit unterschiedlichen Wertebereichen definiert werden. Die Ein- stellung erfolgt im Menü: Messgröße ____ Analog OutX Set A.OUtX A. o u_ Wahlmenü... -
Seite 26: Logbuch Aufrufen
Nivotemp NT 61D, Nivovent NV 71D 5.9.1 Logbuch aufrufen Die letzten 6 Ereignisse des protokollierten Schaltausgangs können hier abgerufen und alle Einträge gelöscht werden: Diagnostic J. o ut Wahlmenü ____ Journal Out Protokolliert Ausgang Jor I - --- Diagnose Menü... -
Seite 27: Zu Protokollierenden Schaltausgang Festlegen
Nivotemp NT 61D, Nivovent NV 71D 5.9.3 Zu protokollierenden Schaltausgang festlegen Hier wird der zu protokollierende Schaltausgang ausgewählt. Es kann nur ein Schaltausgang protokolliert werden. Diagnostic SJ. o u out_ Set Journal Out Wahlmenü Out I - Out_ Diagnose Menü... -
Seite 28: Wartung Und Reinigung
Nivotemp NT 61D, Nivovent NV 71D 6 Wartung und Reinigung Das Gerät arbeitet wartungsfrei. Die Art der Reinigung der Geräte ist auf die IP-Schutzart der Geräte abzustimmen. Keine Reinigungsmittel verwenden, die die verbauten Materialien angreifen können. Bei Versionen mit Filter: Das Filterelement muss bei Bedarf, mindestens 1x jährlich gewechselt werden. -
Seite 29: Nachfüllen Kleiner Ölmengen
Nivotemp NT 61D, Nivovent NV 71D 6.2 Nachfüllen kleiner Ölmengen Nur bei Typ Nivovent mit Option BFA oder SSR: – Legen Sie die Anlage kurzzeitig still. – Öffnen Sie den Filterdeckel durch Drehen gegen den Uhrzeigersinn. – Filterlement entnehmen. – Füllen Sie über die Nierenlöcher langsam Öl nach. -
Seite 30: Service Und Reparatur
Nivotemp NT 61D, Nivovent NV 71D 7 Service und Reparatur Sollte ein Fehler beim Betrieb auftreten, finden Sie in diesem Kapitel Hinweise zur Fehlersuche und Beseitigung. Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte an unseren Service: Tel.: +49-(0)2102-498955 oder Ihre zuständige Vertretung... -
Seite 31: Mögliche Fehler
Nivotemp NT 61D, Nivovent NV 71D Mögliche Fehler Problem / Störung Mögliche Ursache Abhilfe Schaltausgang schaltet nicht – Falsche Konfiguration des Schaltausgangs – Im Untermenü Coux: „Testen des Schaltaus- bei Überschreiten der Grenz- gangs“ den Normalbetrieb sicherstellen werte – Defekt am Schaltausgang –... -
Seite 32: Entsorgung
Nivotemp NT 61D, Nivovent NV 71D 8 Entsorgung Entsorgen Sie die Teile so, dass keine Gefährdung für Gesundheit und Umwelt entsteht. Beachten Sie bei der Entsorgung die ge- setzlichen Vorschriften im Anwenderland für die Entsorgung von elektronischen Bauteilen und Geräten. -
Seite 33: Anhang
Nivotemp NT 61D, Nivovent NV 71D 9 Anhang 9.1 Technische Daten NT 61D Basis Einheit Ausführung Betriebsdruck max. 1 bar max. 1 bar Betriebstemperatur -20 °C bis +80 °C -20 °C bis +80 °C Schwimmer SK 610 SK 221 Dichte Fluid min. -
Seite 34: Temperaturausgänge
Nivotemp NT 61D, Nivovent NV 71D Temperaturausgänge Folgende Temperaturausgänge stehen wahlweise zur Verfügung. -1T-KT Stecker (Sockel) 2 x M12 – 4-pol 2 x M12 – 4-pol 1 x M12 – 4-pol 1 x M12 – 8-pol Schaltausgänge 2 x frei programmierbar*... -
Seite 35: Technische Daten Nv 71D
Nivotemp NT 61D, Nivovent NV 71D 9.2 Technische Daten NV 71D Basis Einheit Ausführung Betriebsdruck max. 1 bar max. 1 bar Betriebstemperatur -20 °C bis +80 °C -20 °C bis +80 °C Schwimmer SK 610 SK 221 Dichte Fluid min. - Seite 36 Nivotemp NT 61D, Nivovent NV 71D Schaltausgang Niveau Anzahl max. Funktion NC / NC* Funktion NC / NC* Schaltstrom max. 0,5 A Kontaktbelastung max. 10 VA Min. Kontaktabstand 40 mm *NO= fallend Öffner / NC = fallend Schließer Temperaturausgänge Folgende Temperaturausgänge stehen wahlweise zur Verfügung...
-
Seite 37: Abmessungen Nt 61D
Nivotemp NT 61D, Nivovent NV 71D 9.3 Abmessungen NT 61D Grundausführung Gehäuse um 270° drehbar Gummikork- dichtung 1. Kontakt letzter Kontakt Ø 44 Flanschbild Schwimmer SK 221 für NT 61D-VA letzter Kontakt Ø51 min.Ø60 Ø60 min. Ø61 mit Schwallschutzrohr BD100017 ◦ 05/2017... -
Seite 38: Abmessungen Nv 71D
Nivotemp NT 61D, Nivovent NV 71D 9.4 Abmessungen NV 71D Grundausführung Mit Optionen Verschmutzungs- anzeige NBR- Dichtung NBR- Anzeige- und Dichtung Steuereinheit Befüll- adapter Gummikork- 1. Kontakt. dichtung Ø90 GI-Kork- dichtung 1. Kontakt Schwallschutzrohr mit Zentrierscheibe und Ø44 Befülladapter letzter Kontakt... -
Seite 39: Standard Anschlussbelegung Nt 61D
Nivotemp NT 61D, Nivovent NV 71D 9.5 Standard Anschlussbelegung NT 61D Steckverbindung 2 x M12 (Sockel) Maße Polzahl 4. pol. / 4 pol. DIN EN 61076-2-101 Spannung max. 30 V DC Anschlussbild Stecker A Stecker B (Niveau) (Temperatur) 2 x Temperaturausgang... -
Seite 40: Standard Anschlussbelegung Nv 71D
Nivotemp NT 61D, Nivovent NV 71D 9.6 Standard Anschlussbelegung NV 71D Steckverbindung 2xM12 Anschlussbild Stecker A Stecker B (Niveau) (Temperatur) 2 x Temperaturausgang +24 V DC +24 V DC 2 GND 2 Analog (out) S1 (PNP) S2 (PNP) S1 (PNP) -
Seite 41: Aktuelle Einstellungen
Nivotemp NT 61D, Nivovent NV 71D 9.7 Aktuelle Einstellungen Schaltausgänge Basiseinstellungen Diagnose o. u ni SJ. o u t. u ni dt. M M o. H i o. L o r. o u1 r. o u2 r. o u3 r. o u4 Analogausgänge... -
Seite 42: Auflösung
Nivotemp NT 61D, Nivovent NV 71D keine (non2) (2 Festkommazahlen) Bereich x Auflösung x < 5 0,01 5 <= x < 10 0,02 10 <= x < 20 0,05 20 <= x < 50 50 <= x < 100 100 <= x Beispiel keine Einheit: Min = 100, Max = 1500 ->... -
Seite 43: Übersicht Menüabfolge
Nivotemp NT 61D, Nivovent NV 71D 9.10 Übersicht Menüabfolge Hauptmenü Untermenü 1 Untermenü 2 Untermenü 3 Einstell- und Anzeigemenü Konfiguration t___ Tastenkombination oder 60s keine Aktion: Gerätekonfiguration Verlassen des Haupt-/Untermenüs ____ Wechsel ____ Anzeige ____ ____ Wechsel der Messwertanzeige Niveau/Temperatur... -
Seite 44: Beigefügte Dokumente
Nivotemp NT 61D, Nivovent NV 71D 10 Beigefügte Dokumente – Konformitätserklärung: KX100020 – RMA - Dekontaminierungserklärung Bühler Technologies GmbH BD100017 ◦ 05/2017... - Seite 46 RMA - Dekontaminierungserklärung RMA - Decontamination Statement DE/EN Gültig ab / valid since: 2014/11/01 Revision / Revision 1 ersetzt Rev. / replaces Rev. 0 Um eine schnelle und reibungslose Bearbeitung Ihres Anlie- Please complete this return form to ensure your claim is gens zu erreichen, füllen Sie bitte diesen Rücksendeschein processed quickly and efficiently.
- Seite 47 RMA - Dekontaminierungserklärung RMA - Decontamination Statement DE/EN Gültig ab / valid since: 2014/11/01 Revision / Revision 1 ersetzt Rev. / replaces Rev. 0 Bitte füllen Sie diese Dekontaminierungserklärung für jedes Please complete this decontamination statement for each einzelne Gerät aus. individual item Gerät / Device RMA-Nr /...
