Fluidcontrol
Niveau- und Temperatursensor

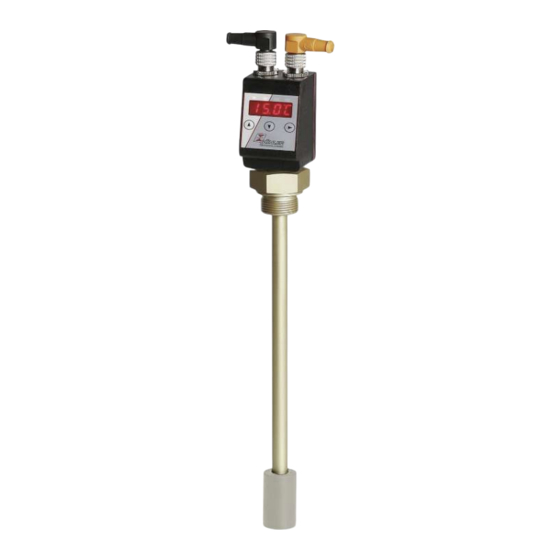

Nivotemp NT M-XP
Betriebs- und Installationsanleitung
Originalbetriebsanleitung
BD100023
Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen
11/2023
Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20
E-Mail: fluidcontrol@buehler-technologies.com
Internet: www.buehler-technologies.com
Werbung
Verwandte Anleitungen für Bühler technologies Nivotemp NT M-XP
Inhaltszusammenfassung für Bühler technologies Nivotemp NT M-XP
- Seite 1 Fluidcontrol Niveau- und Temperatursensor Nivotemp NT M-XP Betriebs- und Installationsanleitung Originalbetriebsanleitung BD100023 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen 11/2023 Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 E-Mail: fluidcontrol@buehler-technologies.com Internet: www.buehler-technologies.com...
- Seite 2 Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen Tel. +49 (0) 21 02 / 49 89-0, Fax: +49 (0) 21 02 / 49 89-20 Internet: www.buehler-technologies.com E-Mail: fluidcontrol@buehler-technologies.com Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie insbesondere die Warn- und Sicherheits- hinweise.
- Seite 3 Nivotemp NT M-XP Inhaltsverzeichnis Einleitung ............................................ 3 Bestimmungsgemäße Verwendung ................................ 3 Funktionsweise ........................................ 3 1.2.1 Füllstandsüberwachung .................................. 3 1.2.2 Temperaturüberwachung................................. 3 Bautypen.......................................... 3 Typenschlüssel ........................................ 4 Lieferumfang ........................................ 4 Sicherheitshinweise........................................ 5 Wichtige Hinweise ...................................... 5 Allgemeine Gefahrenhinweise.................................. 6 Transport und Lagerung ...................................... 7 4 Aufbauen und Anschließen...................................... 8...
- Seite 4 Nivotemp NT M-XP Fehlersuche und Beseitigung .................................. 30 Ersatz- und Zusatzteile .................................... 31 8 Entsorgung............................................. 32 9 Anhang ............................................ 33 Technische Daten NT M-XP..................................... 33 Abmessungen NT M-XP .................................... 34 Standard Anschlussbelegung NT M-XP .............................. 35 Aktuelle Einstellungen..................................... 36 Anzeigebereiche......................................... 36 Anzeigeauflösung ...................................... 37 Übersicht Menüabfolge.................................... 38...
- Seite 5 Nivotemp NT M-XP 1 Einleitung 1.1 Bestimmungsgemäße Verwendung Niveauschalter dienen zur Überwachung des Füllstandes und der Temperatur in Fluidsystemen. Niveauschalter dürfen nicht in leicht entzündlichen oder ätzenden Flüssigkeiten verwendet werden. Im Medium dürfen keine Partikel, insbesondere metallische Partikel, enthalten sein, um Ablagerungen am Schwimmer oder zwischen Schwimmer und Schaltrohr zu vermeiden.
- Seite 6 Nivotemp NT M-XP 1.4 Typenschlüssel - - - - - - - - - - - - - - - - NT M-XP Typenbezeichnung mit Display, Option Steuereinheit Ovalflansch Adapter auf G1" Ausführung Ausgangskarte Messing 1D1S Steckverbindung - 4 pol.
- Seite 7 Nivotemp NT M-XP 2 Sicherheitshinweise 2.1 Wichtige Hinweise Der Einsatz des Gerätes ist nur zulässig, wenn: – das Produkt unter den in der Bedienungs- und Installationsanleitung beschriebenen Bedingungen, dem Einsatz gemäß Ty- penschild und für Anwendungen, für die es vorgesehen ist, verwendet wird. Bei eigenmächtigen Änderungen des Gerätes ist die Haftung durch die Bühler Technologies GmbH ausgeschlossen,...
- Seite 8 Nivotemp NT M-XP 2.2 Allgemeine Gefahrenhinweise Das Gerät darf nur von Fachpersonal installiert werden, das mit den Sicherheitsanforderungen und den Risiken vertraut ist. Beachten Sie unbedingt die für den Einbauort relevanten Sicherheitsvorschriften und allgemein gültigen Regeln der Technik. Beugen Sie Störungen vor und vermeiden Sie dadurch Personen- und Sachschäden.
- Seite 9 Nivotemp NT M-XP 3 Transport und Lagerung Die Produkte sollten nur in der Originalverpackung oder einem geeigneten Ersatz transportiert werden. Bei Nichtbenutzung sind die Betriebsmittel gegen Feuchtigkeit und Wärme zu schützen. Sie müssen in einem überdachten, tro- ckenen und staubfreien Raum bei Raumtemperatur aufbewahrt werden.
- Seite 10 Nivotemp NT M-XP 4 Aufbauen und Anschließen GEFAHR Elektrische Spannung Gefahr eines elektrischen Schlages a) Trennen Sie das Gerät bei allen Arbeiten vom Netz. b) Sichern Sie das Gerät gegen unbeabsichtigtes Wiedereinschalten. c) Das Gerät darf nur von instruiertem, fachkundigem Personal installiert, gewartet und in Betrieb genommen werden.
- Seite 11 Nivotemp NT M-XP 4.2 Elektrische Anschlüsse Die Spannungsversorgung erfolgt über Steckverbinder. Die Einbaumaße, Nennspannung sowie Steckerbelegung entnehmen Sie bitte dem Anhang. Die Temperatur-Schaltausgänge sind als PNP-Transistor ausgeführt (siehe Abbildung): Versorgungsspannung Hinweis: Bei Messungen des Schaltausgangs mit hochohmigen Messgeräteeingängen oder bei Nutzung als Frequenzausgang ist ein 10 kΩ...
- Seite 12 Nivotemp NT M-XP 5 Betrieb und Bedienung HINWEIS Das Gerät darf nicht außerhalb seiner Spezifikation betrieben werden! 5.1 Einschaltvorgang Mit dem Anschließen an die Versorgungsspannung, schaltet sich das Gerät sofort ein. Zu Beginn erscheint kurzeitig die Softwa- reversion, gleichzeitig überprüft das Gerät die eingebauten Komponenten. Im Anschluss wechselt das Display zur Messwertan- zeige.
- Seite 13 Nivotemp NT M-XP 5.3 Allgemeine Tastenfunktionen Die Bedienung erfolgt über die Tasten unterhalb des Displays. Eine ausführliche Erklärung der Menüsteuerung finden Sie in den folgenden Kapiteln. Taste Modus Funktion – Messwertanzeige: Wechsel der angezeigten Messgröße. – Im Menü: Wechsel in ein untergeordnetes Menü.
- Seite 14 Nivotemp NT M-XP 5.5 Menü-Übersicht Die Struktur des Menüs ist angelehnt an das Einheitsblatt 24574-1 des VDMA. Das Menü ist hierarchisch aufgebaut. In der obers- ten Menüebene befinden sich die Hauptmenüeinträge, z.B. oil, tEMP, F, diA, E. Jedes Hauptmenü enthält weitere Unter- b.
- Seite 15 Nivotemp NT M-XP Die Grundeinstellungen des Gerätes können geändert werden. Allgemeingültige Einstellungen erfolgen im Menü Basiseinstel- lungen Erweiterte Funktionen (b. E F). Diese Einstellungen sollten zuerst vorgenommen werden, da sie sich auf die Anzeigen und Einstellmöglichkeiten in den einzelnen Menüs auswirken. Solche Einstellungen sind z. B. die verwendeten Einheiten und die Zu- ordnung der Schaltausgänge zu Füllstands- und Temperaturmessung.
- Seite 16 Nivotemp NT M-XP 5.6.2 Einheit Füllstand festlegen Hier wird das angezeigte Einheitensymbol für den Füllstand festgelegt: o. u ni Wahlmenü Basic EF b. E F Set Unit Level Basis Erw. Funktionen -I - - non2 Einheit Füllstand Folgende Wahlmöglichkeiten stehen zur Verfügung:...
- Seite 17 Nivotemp NT M-XP 5.6.5 Neuzuordnung der Schaltausgänge Die Änderung der Zuordnung der Schaltausgänge wird hier für Schaltausgang 1 beschrieben. Die Vorgehensweise ist auf alle weiteren Schaltausgänge übertragbar. b. E F reassign OX r. o u_ Wahlmenü ____ Basic EF Basis Erw. Funktionen...
- Seite 18 Nivotemp NT M-XP 5.6.7 Tastensperre aktivieren / deaktivieren Um unbefugte Änderungen der Einstellungen im Gerät zu verhindern, kann eine Tastensperre eingerichtet werden. Lock Wahlmenü Basic EF b. E F Lock Device Sperren der Taster Basis Erw. Funktionen 0 - 999 Die Tastensperre wird aktiviert, wenn mindestens eine Ziffer >...
- Seite 19 Nivotemp NT M-XP 5.6.9 Zuweisung der Messbereichsobergrenze des Sensors Hier wird der Anzeigewert (obere Grenze des Messbereiches) für den maximalen Füllstand festgelegt: Set Upper o. H i Wahlmenü ____ Basic EF b. E F Basis Erw. Funktionen Zuweisung 100 % -999 - 9999 Zuweisung des größten Anzeigewertes (obere Grenze des Messbereiches) zum maximalen Füll-...
- Seite 20 Nivotemp NT M-XP Die Werkseinstellungen lauten folgendermaßen: Definitionen: Schaltpunkt / Rückschaltpunkt x Einschaltverzögerung / Rückschaltverzögerung für Schaltausgang x Ax. . H i Ax. L o maximaler und minimaler Messwert für die Ausgabe A. o ux Signalform des Analogausgangs Schaltcharakteristik des Schaltausgangs x o.
- Seite 21 Nivotemp NT M-XP Ausführung mit 6 Schaltausgängen: Schaltausgänge Basiseinstellungen 5% / 2% o. u ni t. u ni °C 15% / 12% o. H i o. L o 70% / 65% r. o u1 r. o u2 75°C r. o u3 r.
- Seite 22 Nivotemp NT M-XP 5.7.1 Schaltausgang x: Definition der Schaltcharakteristik Die Schaltcharakteristik für den Ausgang wird in folgendem Menü festgelegt: Messgröße ____ Out X out_ EF X Set Out X Wahlmenü Hauptmenü Messgröße Einstellmenü OUTX Erweiterte Funktionen Definition OUTX Hno - FM Folgende Wahlmöglichkeiten stehen zur Verfügung:...
- Seite 23 Nivotemp NT M-XP Hinweis: Die Schaltfunktion kann unterschiedlich bezeichnet sein: Messgröße geschlossen offen geschlossen offen steigend Schließer steigend Öffner fallend Öffner fallend Schließer NO (normally open) NC (normally closed) 5.7.2 Schaltausgang x: Obere Schaltgrenze (Schaltpunkt) Die obere Schaltgrenze für den Schaltausgang Out x wird in folgendem Untermenü gesetzt: Messgröße...
- Seite 24 Nivotemp NT M-XP 5.7.4 Schaltausgang x: Einschaltverzögerung Im Menü Erweiterte Funktionen können weitere Einstellungen für den Schaltausgang x vorgenommen werden. Das Unter- menü finden Sie auf der zweiten Untermenüebene. Die Schalt- und Rückschaltverzögerung verhindert das zu häufige Ansprechen des Alarms bei unruhigen Verhältnissen. Die Schaltverzögerung wird in folgendem Menü...
- Seite 25 Nivotemp NT M-XP 5.7.7 Anzeigefunktion der Status-LED ändern Der Schaltzustand des Ausgangs wird durch die LEDs im Display signalisiert. Die Zuordnung der LED zum Schaltausgang geht aus folgender Tabelle hervor: Nummerierung Schalt- Zuordnung bei 2 Schalt- Zuordnung bei 4 Schalt-...
- Seite 26 Nivotemp NT M-XP Messgröße ____ Out X out_ LEd_ L=__ EF X LED Out X Wahlmenü Hauptmenü Messgröße Einstellmenü OUTX Erweiterte Funktionen Funktion Status-LEDX L= o - L=_o Folgende Wahlmöglichkeiten stehen zur Verfügung: LED = output; LED = -output; die LED leuchtet, wenn der PNP- Schaltausgang die LED leuchtet, wenn der PNP- Schaltausgang geschlossen ist.
- Seite 27 Nivotemp NT M-XP 5.8.2 Analogausgang x: Zuweisung der unteren Grenze Füllstand Hier erfolgt die Zuweisung, bei welchem Füllstand das minimale Analogsignal ausgegeben werden soll. Die Einstellung erfolgt im Menü: Messgröße ____ Analog OutX Analog MinX A I. L o Wahlmenü...
- Seite 28 Nivotemp NT M-XP 5.8.4 Analogausgang x: Testen des Analogausgangs Der Analogausgang kann getestet werden. Der größte, der mittlere und der kleinste Analogwert können nacheinander ausgege- ben werden. Die Einstellung erfolgt im Menü: Messgröße ____ Analog OutX Check AnX C. A n_ Wahlmenü...
- Seite 29 Nivotemp NT M-XP Der Index des Eintrags x wird im Wechsel mit der Zeit angezeigt, z.B. Jor1 ⇔ 1. 4 h für jüngstes Er- eignis vor 1.4 Stunden. Betätigen Sie die Taste um in das Untermenü zurückzukehren oder wählen Sie mit nächsten Journaleintrag.
- Seite 30 Nivotemp NT M-XP 5.9.4 Zu protokollierenden Schaltausgang festlegen Hier wird der zu protokollierende Schaltausgang ausgewählt. Es kann nur ein Schaltausgang protokolliert werden. Diagnostic SJ. o u out_ Set Journal Out Wahlmenü Out I - Out_ Diagnose Menü Überwachung Ausgang Protokollierung des Schaltausgangs.
- Seite 31 Nivotemp NT M-XP 6 Wartung und Reinigung Das Gerät arbeitet wartungsfrei. Die Art der Reinigung der Geräte ist auf die IP-Schutzart der Geräte abzustimmen. Keine Reinigungsmittel verwenden, die die verbauten Materialien angreifen können. BD100023 ◦ 11/2023 Bühler Technologies GmbH...
- Seite 32 Nivotemp NT M-XP 7 Service und Reparatur Sollte ein Fehler beim Betrieb auftreten, finden Sie in diesem Kapitel Hinweise zur Fehlersuche und Beseitigung. Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte an unseren Service: Tel.: +49-(0)2102-498955 oder Ihre zuständige Vertretung...
- Seite 33 Nivotemp NT M-XP Mögliche Fehler Problem / Störung Mögliche Ursache Abhilfe Schaltausgang schaltet nicht – Falsche Konfiguration des Schaltausgangs – Im Untermenü Coux: „Testen des Schaltaus- bei Überschreiten der Grenz- gangs“ den Normalbetrieb sicherstellen werte – Defekt am Schaltausgang – Im Untermenü Coux: „Testen des Schaltaus- gangs“...
- Seite 34 Nivotemp NT M-XP 8 Entsorgung Bei der Entsorgung der Produkte sind die jeweils zutreffenden nationalen gesetzlichen Vorschriften zu beachten und einzuhal- ten. Bei der Entsorgung dürfen keine Gefährdungen für Gesundheit und Umwelt entstehen. Auf besondere Entsorgungshinweise innerhalb der Europäischen Union (EU) von Elektro- und Elektronikprodukten deutet das Symbol der durchgestrichenen Mülltonne auf Rädern für Produkte der Bühler Technologies GmbH hin.
- Seite 35 Nivotemp NT M-XP 9 Anhang 9.1 Technische Daten NT M-XP Basis Einheit Ausführung Betriebsdruck max. 1 bar Betriebstemperatur -20 °C bis +80 °C Schwimmer SK 171 Dichte Fluid min. 0,80 kg/dm³ Längen (alle Ausführungen) 200, 280, 370, 500, 650, 820 mm (andere Längen auf Anfrage)
- Seite 36 Nivotemp NT M-XP 2S-KN-KT 4S-KN-KT 6S-KN-KT Stecker (Sockel) 2 x M12 – 4-pol. 1 x M12 – 8-pol. 2 x M12 – 4-pol / 8-pol. Schaltausgänge 2 x frei programmierbar mit frei 4 x frei programmierbar mit frei 6 x frei programmierbar mit frei wählbarer Zuordnung...
- Seite 37 Nivotemp NT M-XP 9.3 Standard Anschlussbelegung NT M-XP Ausführung 1D1S Stecker 1x M12 4-pol 2x M12 4-pol 1x M12 8-pol Anschluss- Stecker A Stecker B bild Anzeige +24 V DC +24 V DC +24 V DC* +24 V DC* +24 V DC...
- Seite 38 Nivotemp NT M-XP 9.4 Aktuelle Einstellungen Schaltausgänge Basiseinstellungen Diagnose o. u ni SJ. o u t. u ni do. M M o. H i dt. M M o. L o r. o u1 r. o u2 r. o u3 r. o u4 r.
- Seite 39 Nivotemp NT M-XP 9.6 Anzeigeauflösung Bereich x = |Max - Min| °C, °F, Prozent, cm, Inch, Liter, Gallone, keine (non1) (1 mögliche Nachkommastelle) (1 Festkommazahl) cm, Inch, Liter, Gallone Bereich x Auflösung Bereich x Auflösung x < 50 x < 50 50 <= x <...
- Seite 40 Nivotemp NT M-XP 9.7 Übersicht Menüabfolge Hauptmenü Untermenü 1 Untermenü 2 Untermenü 3 Einstell- und Anzeigemenü Konfiguration o__i Tastenkombination oder 60s keine Aktion: Gerätekonfiguration Verlassen des Haupt-/Untermenüs Anzeige ____ ____ Wechsel ____ ____ Wechsel der Messwertanzeige Niveau / Temperatur Messwertanzeige...
- Seite 41 Nivotemp NT M-XP 10 Beigefügte Dokumente – Konformitätserklärung: KX100020 – RMA - Dekontaminierungserklärung BD100023 ◦ 11/2023 Bühler Technologies GmbH...
