Anschluss der Kältemittelleitungen
Das Außenmodul und das
I
Innenmodul werden mit zwei
Kupferleitungen der Dimensio-
nen
" und
" verbunden.
3 8
5 8
ACHTUNG
Es muss bei allen Arbeiten
ausgeschlossen werden, dass
Schmutz, Späne, usw. in die
Kältemittelrohre gelangt!
ACHTUNG
Der Anschluss der Kältemit-
telleitungen und der Umgang
mit Kältemittel darf nur durch
autorisiertes Fachpersonal
erfolgen.
Beim Biegen der Kältemittellei-
I
tungen ist auf die Biegeradien
zu achten, um ein Knicken der
Rohre zu verhindern. Eine Rohr-
stelle sollte nie zweimal gebo-
gen werden, um Versprödung
oder Rissbildung zu vermeiden.
Bei Verlegen der Kältemittel-
I
leitungen ist auf geeignete
Befestigung und Isolierung zu
achten.
HINWEIS
Es dürfen nur Werkzeuge zur
Verwendung kommen, die für
den Einsatz im Kältebereich
empfohlen sind:
Biegezange, Rohrabschneider,
Entgrater und Bördelwerkzeug.
Zur Erstellung der Anschlüs-
I
se an die Module müssen die
Kupferrohre mit einem Bördel
versehen werden.
Dabei ist auf eine korrekte Form
des Bördels und passende Über-
wurfmuttern zu achten.

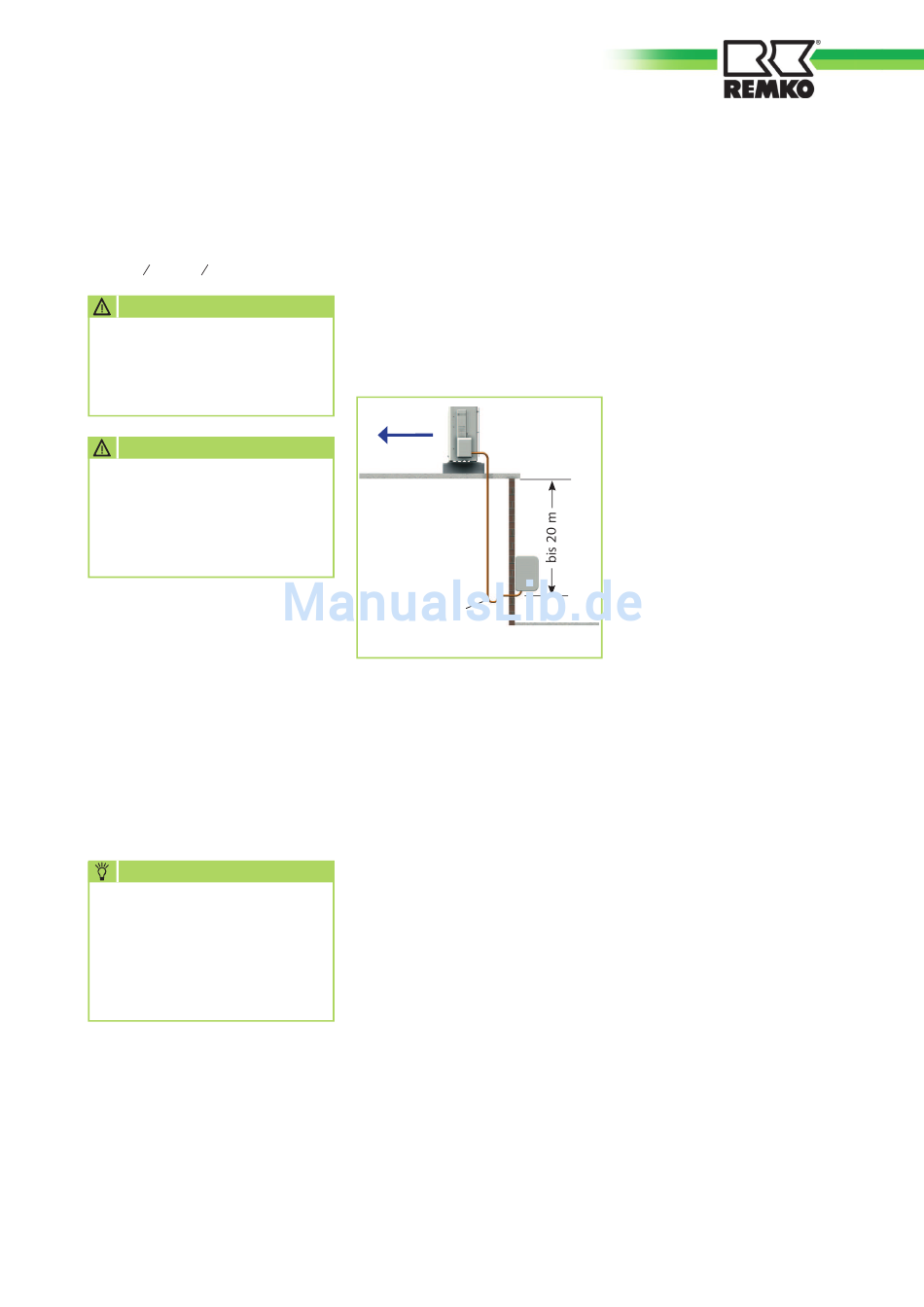

Wird das Außenmodul auf
I
einem höheren Niveau als das
Innenmodul angeordnet, sind
geeignete Ölrückführungsmaß-
nahmen zu treffen. Dies erfolgt
in der Regel durch die Her-
stellung eines Ölhebebogens,
der je 2,5 steigende Meter zu
installieren ist.
Außenmodul
Ölhebebogen in
der Heißgasleitung
zum Außenmodul
1 x je 2,5
steigende Meter
Radius:
min 50 mm
Innenmodul
Geräteanschluss
Das Verkleidungsblech des
I
Außenmoduls muss demontiert
werden. Eventuell sind auch die
vorgestanzten Durchführungen
zu entfernen.
Die Verbindung der Kälte-
I
mittelleitungen an den Gerä-
teanschlüssen sollte zunächst
per Hand erfolgen, um einen
richtigen Sitz zu gewährleisten.
Anschließend werden die Ver-
I
schraubungen mit zwei Rollga-
belschlüssel befestigt. Es muss
mit einem Schlüssel gegenge-
halten werden.
Die installierten Kältemittel-
I
leitungen einschließlich der
Verbinder müssen mit geeigne-
ter Wärmedämmung versehen
werden.
Dichtigkeitskontrolle
Manometerstation an mindes-
I
tens einen Schraderventilan-
schluss der Absperrventile am
Außenmodul anschließen.
Die Dichtigkeitskontrolle sollte
I
mit getrocknetem Stickstoff und
einem Prüfdruck von 40 bar
erfolgen.
Die Anschlüsse und Verbindun-
I
gen der Rohrleitungen müssen
mit einem geeigneten Leck-
suchgerät überprüft und Un-
dichtigkeiten behoben werden.
Evakuieren
Der Überdruck muss aus den
I
Kältemittelleitungen entfernt
werden.
Die verwendete Vakuumpum-
I
pe sollte einen Endpartialdruck
von 10 mbar aufweisen, um
Fremdgase aus den Leitungen
zu entfernen.
Kältemittel hinzufügen
Das Außenmodul enthält eine
I
ausreichende Kältemittelfüllung
für eine Rohrlänge von bis zu
30 Metern.
Wenn die Länge jeder der
I
Rohrleitungen 30 Meter über-
schreitet, ist eine zusätzliche
Befüllung mit 60g pro weiterem
Meter Leitung (einfache Länge)
erforderlich.
Vor der Inbetriebnahme
Die Absperrventile werden mit
I
einem Sechskantschlüssel gegen
den Uhrzeigersinn vollständig
geöffnet.
