REMKO CMF / CMT

Montageanweisung

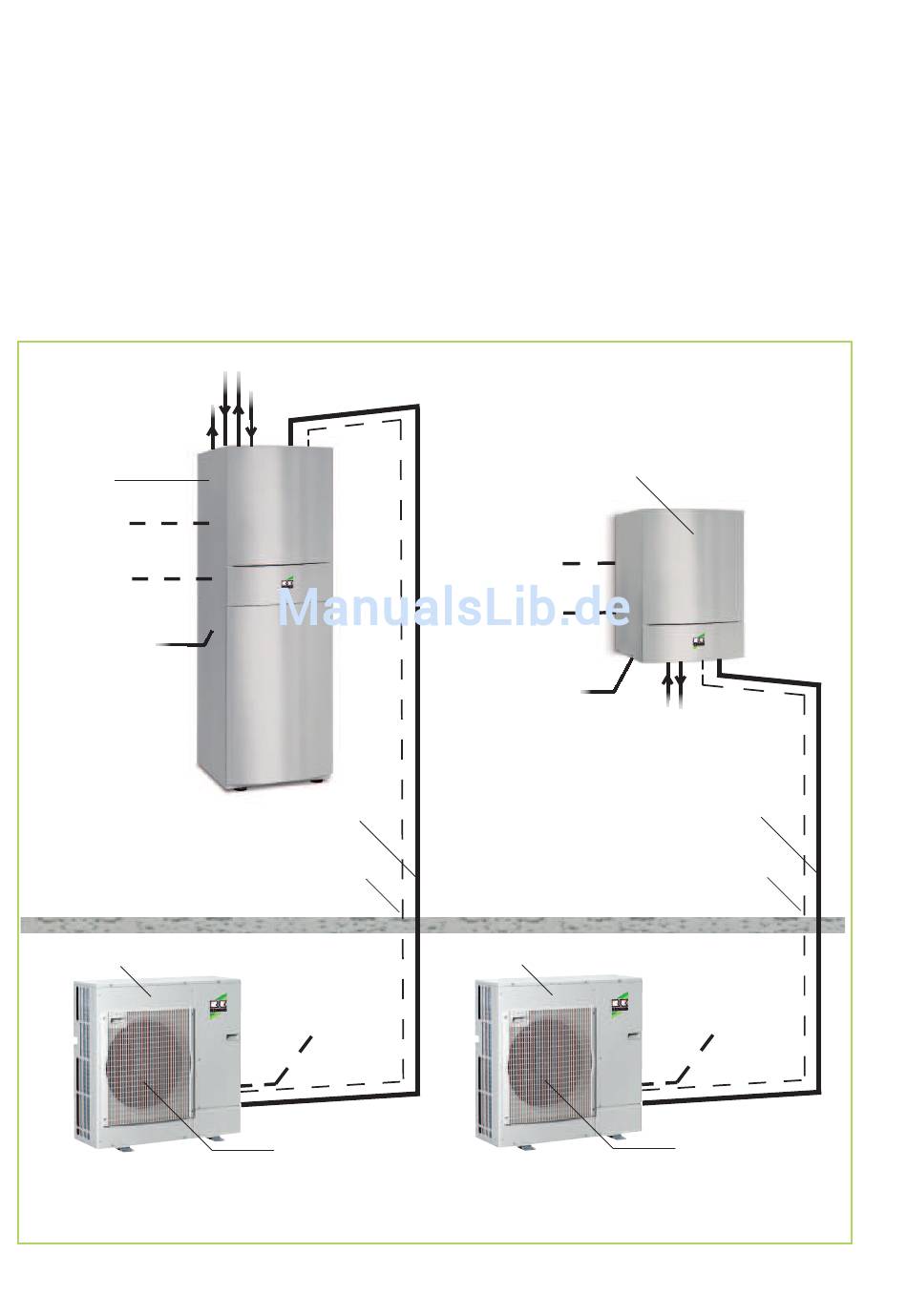

Systemaufbau

Das Innen- und das Außenmodul
müssen mit Kältemittelleitungen
der Dimensionen 3 / " und
8
verbunden werden.
Heizwasser 1"
Innenbereich
Brauchwasser 1"
Innenmodul
Serie CMT
Netzzuleitung
innen 3x
Netzzuleitung
E-Heizung
230V oder 400V
Ablauf Tropfwanne
Außenmodul
Kondensatablauf
(muss frostsicher ausgeführt werden!)
Außenbereich
* Netzzuleitung 5x für die Außenmodule CMF 140, CMF 150 und CMT 150: 400V/3~N/50Hz 16A
10
Zwischen den Modulen muss eine
vieradrige Steuerleitung gezogen
5 / " werden.
8
Brauchwasser 1"
Kältemittelleitungen
3 / " und 5 / "
8 8
elektrische
Verbindung
4x
* Netzzuleitung 3x
230V/1~/50Hz 25A
Ventilator
Sowohl das Innen-, als auch das
Außenmodul benötigen eine sepa-
rate Spannungsversorgung.
Innenmodul
Serie CMF
Netzzuleitung
innen 3x
optional
Netzzuleitung
E-Heizung
230V oder 400V
Kondensatleitung
Außenmodul
Kondensatablauf
(muss frostsicher ausgeführt werden!)
Heizwasser 1"
Kältemittelleitungen
3 5
/ " und / "
8 8
elektrische
Verbindung
4x
* Netzzuleitung 3x
230V/1~/50Hz 25A
Ventilator
