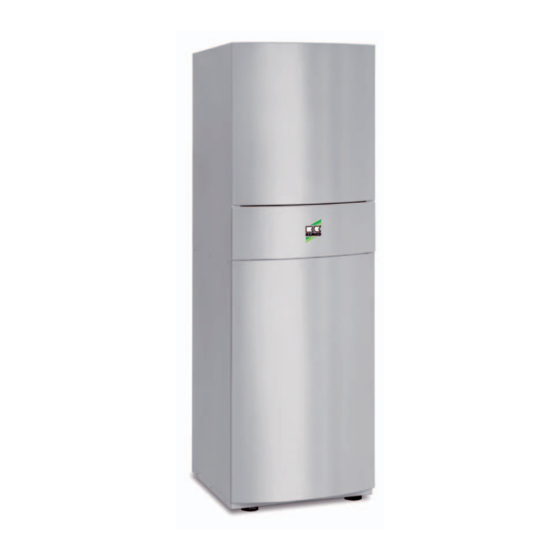

- Seite 1 REMKO CMF/CMT CMF 120-1P, CMF 160-1P, CMT 120-1P, CMT 160-1P Inverter Wärmepumpen Planungshilfe und Installationshandbuch Anleitung für den Fachmann Ausgabe D – W11...
- Seite 3 Vor Inbetriebnahme / Verwendung der Geräte ist diese Originalinstallationsanleitung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Made by REMKO Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung!
- Seite 4 REMKO CMF / CMT Sicherheitshinweise Lesen Sie vor der ersten Inbetrieb- Die elektrische Spannungsver- Die Geräte oder Komponenten ■ ■ nahme des Gerätes die Betriebsan- sorgung ist auf die Anforde- sind keiner mechanischen Be- leitung aufmerksam durch. Sie rungen der Geräte anzupassen.
- Seite 5 Vor allen Arbeiten an den Ge- Da die Kältemittelfüllmenge vollständig ausgefüllt an die räten muss die Spannungsver- 3kg überschreitet, muss eine REMKO GmbH & Co. KG sorgung unterbrochen werden jährliche Dichtigkeitskontrolle zurückgesandt hat. und gegen Wiedereinschalten des Kältekreislaufs durch ei- Die Gewährleistungsbedingungen...
- Seite 6 REMKO CMF / CMT Bestimmungsgemäße Wärmepumpe allgemein Verwendung Wirtschaftliches und umwelt- Wärmequelle Die Geräte sind je nach Ausführung bewusstes Heizen und Ausrüstung ausschließlich als Es gibt drei wesentliche Wärme- Wärmepumpe zum Abkühlen bzw. Die Verbrennung fossiler Ener- quellen, denen Wärmepumpen Erwärmen des Betriebsmediums...
- Seite 7 Eine Wärmepumpe ist ein Ge- abgabe an das Heizsystem. Betriebsweisen der Wärme- rät, das über ein Arbeitsmedium Das flüssige Kältemittel wird nun in pumpe Umgebungswärme bei geringen einem Drosselorgan, dem Expan- Temperaturen aufnimmt und dort- sionsventil, entspannt und dabei Wärmepumpen können in verschie- hin transportiert, wo sie sinnvoll abgekühlt.
- Seite 8 REMKO CMF / CMT Auslegung Gebäudetyp spezifische Heizleistung in W/m Für die Auslegung und Dimensio- Passivenergiehaus nierung einer Heizungsanlage ist Niedrigenergiehaus Baujahr 2002 eine genaue Berechnung der Heiz- nach Wärmeschutzverordnung 1995 last des Gebäudes nach EN 12831 erforderlich. neuer Bestand Baujahr etwa 1984 Überschlägig kann der Wärmebe-...
- Seite 9 Eigenschaften der REMKO Inverter-Wärmepumpe Wärmequelle Außenluft Eine Luft/Wasser-Wärmepumpe Der Verdichter der Wärmepumpe In die Elektronik ist ein Frequenzu- entzieht der Wärmequelle Außen- ist mit einer bedarfsabhängigen mrichter integriert, der die Drehzahl luft Energie und gibt sie an das Drehzahlregelung ausgestattet.
- Seite 10 REMKO CMF / CMT Abtauung durch Kreislaufumkeh- Kühlbetrieb rung Bei Temperaturen, die unterhalb Auf Grund der Kreislaufumkehr ist Die stille Kühlung beruht auf der von ca. +5°C liegen, gefriert die es auch möglich zu Kühlen. Aufnahme von Wärme über ge- Luftfeuchtigkeit am Verdampfer Im Kühlbetrieb werden die Kompo-...
- Seite 11 Gerätevarianten Serie CMF Es werden zwei unterschiedliche Die Serie CMF wurde für den Laufzeiten der Wärmepumpe zu Bauformen der Innenmodule ange- Einsatz mehrerer Wärmeerzeuger vermeiden und andererseits sicher- boten. konstruiert (bivalente Anlagen oder zustellen, dass immer ausreichend Das Wandgerät der Serie CMF Systeme mit solarthermischen An- Abtauenergie zur Verfügung steht.
- Seite 12 REMKO CMF / CMT Serie CMT Das Innenmodul der Geräteserie Der Heizwasser-Pufferspeicher hat Die Serie CMT ist infolgedessen das CMT ist zusätzlich mit einem Heiz- ein Fassungsvermögen von 150 Li- ideale Gerät, wenn die Wärmepum- wasser-Pufferspeicher ausgestattet. tern und ist als hydraulische Weiche pe als alleiniger Wärmeerzeuger...
- Seite 13 (Außendurch- leitung verlegt werden. rate Spannungsversorgung. messer) “ (ca. 16 mm) und “ (ca. 10 mm) verbunden werden. Systemaufbau CMF 120-1P / CMT 120-1P gemeinsamer Innenbereich Rücklauf (DN 25) Vorlauf für Vorlauf für Warmwas- Heizung (DN 25) serspeicher (DN 25)
- Seite 14 REMKO CMF / CMT Systemaufbau CMF 160-1P / CMT 160-1P gemeinsamer Innenbereich Rücklauf (DN 25) Vorlauf für Vorlauf für Warmwas- Heizung (DN 25) serspeicher (DN 25) Innenmodul Innenmodul CMT 160-1P CMF 160-1P Netzzuleitung Innenmodul (3x1,5 mm Netzzuleitung Innenmodul Netzzuleitung (3x1,5 mm...
- Seite 15 Allgemeine Hinweise Wanddurchbruch Zur Installation der Gesamt- Die Außenteile sind bis zu einer Es muss ein Wanddurchbruch ■ ■ ■ anlage ist diese Anleitung zu Entfernung von 30 Metern zum von mindestens 70 mm Durch- beachten. Innenteil mit Kältemittel vorge- messer und 10 mm Gefälle von füllt.
- Seite 16 REMKO CMF / CMT Installation bzw. Aufstellung Innenmodul Innenmodul der Serie CMF Innenmodul der Serie CMT HINWEIS Die Wandhalterung wird mit Das Innenmodul muss auf ei- Es darf nur für den Anwen- ■ ■ dem beiliegenden Befestigungs- nen festen, ebenen Untergrund...
- Seite 17 Aufstellplatz Außenmodul Das Gerät darf nur an einer (Kies, Drainage). Das Wasser- ■ tragfähigen Konstruktion oder haushaltsgesetz ist zu beachten. Wand befestigt werden. Es ist darauf zu achten, dass das Ist unterhalb des Gerätes nicht ■ Außenmodul ausschließlich ausreichend Platz für die Käl- Wind senkrecht montiert wird.
- Seite 18 REMKO CMF / CMT Mindestabstände der Außenmodule in mm für CMF/CMT 120-1P und in Klammern für CMF/CMT160-1P in Abhängigkeit der Umbauung Vor einer Wand, Luftausblas frei nach vorne; Strömungshindernis hinten Vor einer überdachten Wand, Luftausblas frei nach vorne; Strömungshindernisse hinten und oben In einer Nische: Strömungshindernisse hinten und an beiden Seiten...
- Seite 19 Kondensat- und Abtauwas- serableitung Besondere Aufmerksamkeit muss dem Thema Abtau- bzw. Konden- satableitung gewährt werden. In jedem Fall müssen Vorkehrun- gen getroffen werden um z. B.: Schenkel Wege, Einfahrten oder dergleichen Kondensat-Auffangwanne wasser- und frostfrei zu halten. Bodenkonsole Fundamentstreifen Mit Hilfe unserer Kondensat- Ablaufwanne wird zunächst das anfallende Abtau- bzw.
- Seite 20 REMKO CMF / CMT Hydraulischer Anschluss Die im Lieferumfang enthaltene Der mitgelieferte Schmutz- ■ ■ HINWEIS Sicherheitsbaugruppe besteht fänger muss außerhalb der Es muss für jede Anlage eine aus Manometer, Entlüfter und Wärmepumpe in den Rücklauf separate Auslegung hinsicht- Sicherheitsventil. Sie wird oben eingebaut werden.
- Seite 21 Korrosionsschutz Wenn die metallischen Werkstoffe Die Anforderungen der VDI 2035 Blatt 1 hinsichtlich der Gesamthärte einer Heizanlage korrodieren, ist finden Sie in der nachstehenden Tabelle. stets Sauerstoff im Spiel. Auch der Gesamthärte [°dH] pH-Wert und der Salzgehalt spie- in Abhängigkeit des spezifischen Anlagenvolumens len dabei eine tragende Rolle.
- Seite 22 REMKO CMF / CMT Elektrischer Anschluss Es muss eine Netzzuleitung Welche Tarifmöglichkeiten im ■ ■ sowohl zum Außenmodul als Einzelnen vorliegen, muss beim auch separat zum Innenmodul örtlichen EVU angefragt wer- verlegt werden. den. Die Versorgungsspannung des ■ Innenmoduls darf bei einer...
- Seite 23 Elektroanschluss Innenmodul 4. Führen sie durch die Kabel- HINWEIS durchführungen die Zuleitung Die Anzahl der Leitungen und Die folgenden Anweisungen be- des Innenmoduls, sowie die der Fühler ist abhängig von der schreiben den Elektroanschluss der Steuerleitung zwischen Innen- Konfiguration der Heizungsan- Innenmodule der Serien CMF und und Außenmodul und die lage und der Komponenten.
- Seite 24 REMKO CMF / CMT Elektroanschluss Außenmodul Anschlussklemmen Außenmodul CMF / CMT 120-1P und CMF / CMT 160-1P Für den Elektroanschluss ist die ■ Seitenwand nach Lösen der Netzanschluss Schrauben zu entfernen (siehe 230V/1~ /50Hz Kapitel „Installation des Außen- Steuerleitung moduls“).
- Seite 25 Temperatursensoren Anlegefühler Außenfühler In Abhängig von der Art der Zur Messung z. B. der Heizkreis- Der Anschluss eines Außenfühlers ■ Anlage kann die Anzahl der temperaturen dienen Anlegefüh- ist auf jeden Fall für den Wärme- benötigten Fühler variieren. ler, die auf den Rohren montiert pumpenmanager erforderlich.
- Seite 26 REMKO CMF / CMT Anschluss der Kältemittelleitungen Das Außenmodul und das ■ Verschraubungen anziehen Korrekte Bördelform Innenmodul werden mit zwei Kupferleitungen (Kupferrohre Festziehen 1. Maulschlüssel in Kühlschrankqualität) der Di- mensionen “ und “ verbun- den (REMKO Sonderzubehör). Beim Biegen der Kältemittellei- ■...
- Seite 27 Kältetechnische Inbetriebnahme Dichtigkeitskontrolle Kältemittel hinzufügen Verbinden des Kältekreises Manometerstation an mindes- Das Außenmodul ist mit einer Nach den zuvor beschriebe- ■ ■ ■ tens einem Schraderventilan- Kältemittelfüllung für eine ein- nen Arbeiten und Prüfungen schluss der Absperrventile am fache Rohrlänge von bis zu 30 müssen die Absperrventile mit Außenmodul anschließen.
- Seite 28 REMKO CMF / CMT Bedienpanel Kontrollampe grün Außenmodul ist angefordert Kontrollampe rot Störung Außenmodul Wärmepumpenmanager Funktionsschalter (Bedien- und Anzeigeteil) Stellung I: Normalbetrieb Hiermit wird die Anlage eingeschaltet. Die Wärmepumpe und ein evtl vorhandener 2. Wärmeerzeuger (E-Heizung mit 6 kW oder Heizkessel) werden last- und witterungsabhängig automatisch ein- und ausgeschaltet sowie geregelt.
- Seite 29 HINWEIS Folgendes Bild erscheint im ■ Die Inbetriebnahme und Diplay des Multitalents. Programmierung des Wärme- pumpenmanagers darf nur von einem REMKO-authori- sierten Installateur durchge- Ende führt werden. Installation Der Wärmepumpenmanager wird mit folgenden Tasten bedient. HINWEIS Wichtige Details zur erfolgrei-...
- Seite 30 REMKO CMF / CMT Wärmepumpenmanager Multitalent PLUS (Wärmemengenzähler) Die Geräte mit Wärmemengenzähler (Wärmepumpenmanager Multitalent PLUS) sind zusätzlich mit den nach- folgenden Anzeigen bzw. Funktionen ausgestattet: Anzeigeebene Fachmannebene Aufnahme in Favoritenanzeige Zu den Wärmemengenzähler- re- In der Fachmannebene befindet Es können bis zu 10 Anzeigewerte levanten Anzeigen gelangen Sie sich das Wärmepumpenmenü.
- Seite 31 Störungsbeseitigung und Kundendienst Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so ist das Gerät nach untenstehender Liste zu überprüfen. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, muss der zuständige Fachhändler benachrichtigt werden.
- Seite 32 Bruch oder Schluss Vorlauf WP. Fühler Multifunktion 1. Fühler F11 E 71 Bruch oder Schluss Fühler Puffer unten. Fühler F12 E 72 Bruch oder Schluss Fühler Puffer oben. Keine Verwendung bei REMKO E 75 Bruch oder Schluss Außenfühler. Fühler F9 E 76 Bruch oder Schluss Brauchwasserfühler.
- Seite 33 Blinkcode im Außenmodul Leuchtet am Innenmodul die rote Leuchtdioden im Außenmodul Kontrollleuchte, liegt eine Störung des Außenmoduls vor. Nach Ent- fernung der Gehäuseverkleidung werden zwei Leuchtdioden sicht- bar, die bei einwandfreiem Be- trieb grün und rot leuchten (siehe Leuchtdioden nebenstehende Abbildung). Blinken die Dioden, liegt eine Stö- rung vor.
- Seite 34 REMKO CMF / CMT Geräteabmessungen Abmessungen Außenmodule CMF / CMT 120-1P Abmessungen Außenmodule CMF / CMT 160-1P 1050...
- Seite 35 Geräteabmessungen Abmessungen Innenmodule Serie CMF Anordnung der Rohrstutzen Bemaßung der Rohrauslässe Kältemittelleitung, 3/8” Kältemittelleitung, 5/8” Heizwasser-Rücklauf, 1” AG Heizwasser-Vorlauf, 1” AG Stutzen für Sicherheits- baugruppe Kondensatablaufstutzen AD=22 Öffnung für Einstellung Regler E-Heizung Füll-und Entleerungshahn...
- Seite 36 REMKO CMF / CMT Geräteabmessungen Innenmodul Serie CMT Abmessungen Innenmodule CMT VL-WW VL-Hz Kältemittel- rohre VL-Hz VL-WW Stutzen für Kondensatablauf Kippmaß: 1900 mm...
- Seite 37 Anschlussplan Klemmbelegung ...
- Seite 38 REMKO CMF / CMT Stromlaufpläne ...
- Seite 39 Stromlaufpläne (Fortsetzung)
- Seite 40 REMKO CMF / CMT Stromlaufpläne (Fortsetzung)
- Seite 41 Stromlaufpläne (Fortsetzung)
- Seite 42 REMKO CMF / CMT Stromlaufpläne (Fortsetzung)
- Seite 43 Stromlaufpläne (Fortsetzung)
- Seite 44 REMKO CMF / CMT Stromlaufpläne (Fortsetzung)
- Seite 45 Stromlaufpläne (Fortsetzung)
- Seite 46 REMKO CMF / CMT Klemmenbelegung/Legende Klemme Anschlussbelegung (Zuleitung) Klemme Anschlussbelegung (Ausgänge) Fortsetzung X1.1 Spannungsversorgung Innenmodul - L X2.31 Umschaltventil Kühlen L‘‘- schwarz X1.2 Spannungsversorgung Innenmodul - N X2.32 Umschaltventil Kühlen N - grau X1.3 Spannungsversorgung Innenmodul - PE X2.33 Spannungsversorgung E-Heizung - L1 X2.34...
- Seite 47 Kennlinien Heizleistung CMF / CMT 120-1P Heizleistung bei Vorlautemperatur 35 °C n-max Nennfrequenz 96/99 Hz n-min -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 10 11 12 13 14 15 16 17 18 19 20 Außentemperatur [°C] Diagramm Heizleistung W35_8 kW Leistungszahl CMF / CMT 120-1P...
- Seite 48 REMKO CMF / CMT Kennlinien Heizleistung CMF / CMT 120-1P Heizleistung bei Vorlautemperatur 45 °C n-max Nennfrequenz 96/99 Hz n-min -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 10 11 12 13 14 15 16 17 18 19 20 Außentemperatur [°C]...
- Seite 49 Kennlinien Heizleistung CMF / CMT 120-1P Heizleistung bei Vorlautemperatur 55 °C n-max Nennfrequenz 96/99 Hz n-min -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 10 11 12 13 14 15 16 17 18 19 20 Außentemperatur [°C] Diagramm Heizleistung W55_8 kW Leistungszahl CMF / CMT 120-1P...
- Seite 50 REMKO CMF / CMT Kennlinien Heizleistung CMF / CMT 160-1P Heizleistung bei Vorlautemperatur 35 °C n-max Nennfrequenz 76/77 Hz n-min -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 10 11 12 13 14 15 16 17 18 19 20 Außentemperatur [°C]...
- Seite 51 Kennlinien Heizleistung CMF / CMT 160-1P Heizleistung bei Vorlautemperatur 45 °C n-max Nennfrequenz 76/77 Hz n-min -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 10 11 12 13 14 15 16 17 18 19 20 Außentemperatur [°C] Diagramm Heizleistung W45_14kW Leistungszahl CMF / CMT 160-1P...
- Seite 52 REMKO CMF / CMT Kennlinien Heizleistung CMF / CMT 160-1P Heizleistung bei Vorlautemperatur 55 °C n-max Nennfrequenz 76/77 Hz n-min -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 10 11 12 13 14 15 16 17 18 19 20 Außentemperatur [°C]...
- Seite 53 Pumpenkennlinien Ladepumpe Innenmodul Pumpenkennlinien der Modelle CMF / CMT 160-1P Pumpenkennlinien der Modelle CMF / CMT 120-1P Leistung Strom Leistung Strom Stufe Stufe in W in A in W in A 0,12 0,22 0,16 0,27 0,20 0,30 Schalldruckpegel Entfernungsabhängige Schalldruckpegel der Außenmodule in Abhängigkeit der Aufstellungsart, gem. Zeichnung Schalldruckpegel in Abhängigkeit der Entfernung Wärmepumpen-...
- Seite 54 REMKO CMF / CMT Gesamt-Schall-Leistungspegel Außenmodul CMF /CMT 120-1P Gesamt-Schall-Leistungspegel L Ausgeschlossenes Band 1000 2000 4000 8000 Leistung A-bew Cursor: (A)Leistung=64,1 dB MIttenfrequenz [Hz] 31,50 LI [dBA] (35,1) (38,0) (38,7) 39,8 40,2 39,6 49,9 37,2 35,6 LWo [dBA] (43,1) (45,9)
- Seite 55 Gesamt-Schall-Leistungspegel Außenmodul CMF/CMT 160-1P Gesamt-Schall-Leistungspegel L Fremdschall Ausgeschlossenes Band Leistung A-bew Cursor: (A)Leistung=67,1 dB MIttenfrequenz [Hz] 31,50 LI [dBA] (31,8) -(35,6) (34,6) 40,5 41,5 42,2 40,0 37,6 39,4 LWo [dBA] (41,0) -(44,8) (43,8) 49,7 50,7 51,4 49,2 46,8 48,6 FPI [dB] -(7,9) -(1,4) -(5,5)
- Seite 56 REMKO CMF / CMT Jahresarbeitszahlen CMF/CMT 120-1P / CMF/CMT 160-1P Betriebsart: monoenergetisch-parallel mit Bivalenzpunkt -5°C Klimaregion: -10°C Bestandsgebäude mit Brauch-Warmwasserbereitung (Anteil: 18%) Jahresarbeitszahl bei Spreizung: 7K Jahresarbeitszahl bei Spreizung: 10K und Vorlauftemperatur... und Vorlauftemperatur... A-7/W35 A2/W35 A10/W35 30°C 35°C 40°C 45°C...
- Seite 57 Jahresarbeitszahlen CMF/CMT 120 / CMF/CMT 160-1P Betriebsart: bivalent-parallel mit Bivalenzpunkt -3°C Klimaregion: -10°C Bestandsgebäude mit Brauch-Warmwasserbereitung (Anteil: 18%) Jahresarbeitszahl bei Spreizung: 7K Jahresarbeitszahl bei Spreizung: 10K und Vorlauftemperatur... und Vorlauftemperatur... A-7/W35 A2/W35 A10/W35 30°C 35°C 40°C 45°C 50°C 55°C CMF/CMT 120-1P 4,44 4,30 4,16...
- Seite 58 REMKO CMF / CMT Technische Daten Baureihe CMF 120-1P CMT 120-1P CMF 160-1P CMT 160-1P Funktion Heizen oder Kühlen Inverter-Technik REMKO SuperTec System Split-Luft/Wasser Wärmepumpenmanager Multitalent Pufferspeicher zur hydraulischen Entkopplung der Volumenströme bauseits 150 l bauseits 150 l Elektrische Zusatzheizung / Nennleistung...
- Seite 59 Gerätedarstellung Außenmodul CMF 120-1P, CMT 120-1P Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. Ersatzteilliste Bezeichnung CMF 120-1P CMT 120-1P EDV-Nummer EDV-Nummer 1 Kompressor 1120070 1120070 2 Lamellenwärmetauscher 1120071 1120071 3 Vier-Wege-Umschaltventil 1120072 1120072 4 Absperrventile 1120073...
- Seite 60 REMKO CMF / CMT Gerätedarstellung Außenmodul CMF 160-1P, CMT 160-1P Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. Ersatzteilliste Bezeichnung CMF 160-1P CMT 160-1P EDV-Nummer EDV-Nummer 1 Kompressor 1120082 1120082 2 Lamellenwärmetauscher 1120083 1120083 3 Vier-Wege-Umschaltventil 1120084...
- Seite 61 Gerätedarstellung Innenmodul CMF 120-1P, CMF 160-1P 13 15 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
- Seite 62 REMKO CMF / CMT Ersatzteilliste Bezeichnung CMF 120-1P CMF 160-1P 1 Gehäuse 1120009 1120009 2 Frontblech 1120006 1120006 3 Klappe mit Scharnier 1120005 1120005 4 Gehäuse für Steuerung 1120004 1120004 5 Steuerung komplett 1120150 1120150 6 Bedienmodul 1120029 1120029 6 Bedienmodul (Ausführung Wärmemengenzähler)
- Seite 63 Gerätedarstellung Innenmodul CMT 120-1P, CMT 160-1P Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
- Seite 64 REMKO CMF / CMT Ersatzteilliste Bezeichnung CMT 120-1P CMT 160-1P 1 Gehäuse 2 Frontblech oben 1120061 1120061 3 Frontblech mitte 1120062 1120062 4 Frontblech unten 1120063 1120063 5 Standfüße, Satz 1120064 1120064 6 Pufferspeicher mit Isolation 7 KFE-Hahn 1120028 1120028 8 Gehäuse für Steuerung...
- Seite 65 Klima- und Wärmetechnik Im Seelenkamp 12 D - 32791 Lage Geräte (Maschinen) - Ausführung: Inverter-Wärmepumpe mit dem Kältemittel R410A Serie / Baureihe: CMF 120-1P, CMF 160-1P, CMT 120-1P, CMT 160-1P Serien- / Baureihennummer: 992..993..Geltende Bestimmungen : 2006/42/EG Maschinenrichtlinie...
- Seite 66 REMKO CMF / CMT Begriffe allgemein Abtauung Ab Außentemperaturen unter 5°C auf den Verdampfungsdruck. entspricht der Jahresarbeitszahl. Sie kann sich Eis am Verdampfer von Zusätzlich regelt das Expansions- darf nicht der Leistungszahl gleich- Luft/Wasser-Wärmepumpen bilden. ventil die Menge des eingespritzten gesetzt werden.
- Seite 67 Leistungszahl Schall Vorschriften und Richtlinien Das momentane Verhältnis der von Schall breitet sich in einem Medi- Die Aufstellung, Installation und In- der Wärmepumpe abgegebenen um, wie Luft oder Wasser aus. Es betriebnahme von Wärmepumpen Wärmeleistung zu der aufgenom- werden im wesentlichen die zwei sind von qualifizierten Fachleuten menen elektrischen Leistung wird Arten Luftschall und Körperschall...
