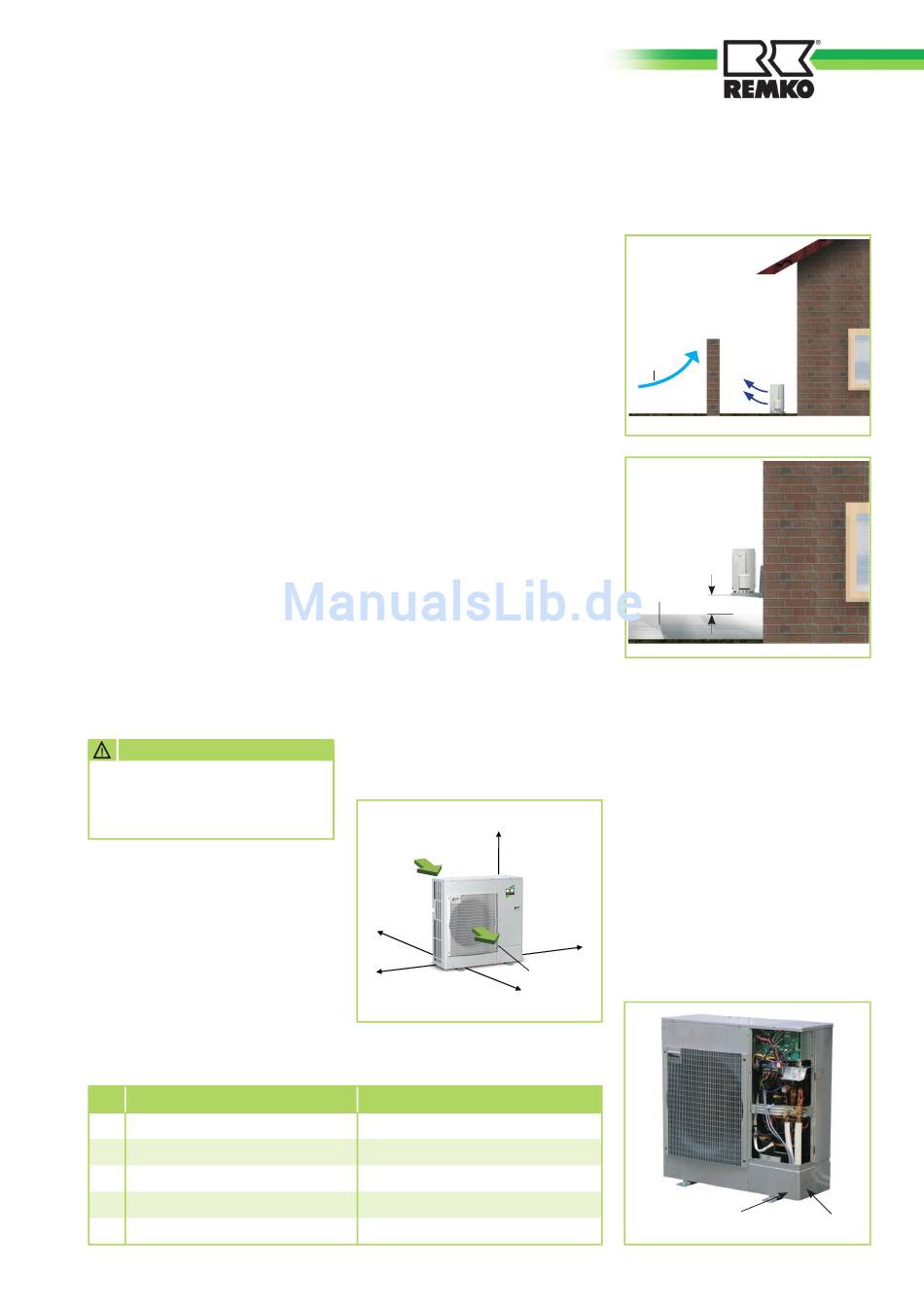

Installation des Außenmoduls
Das Gerät darf nur an einer
I
tragfähigen Konstruktion oder
Wand befestigt werden.
Um die Geräuschentwicklung
I
zu minimieren, ist eine Mon-
tage auf Bodenkonsolen mit
Schwingungsdämpfern vorzu-
ziehen.
Bei der Installation müssen die
I
unten angegebenen Mindest-
freiräume eingehalten werden.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt.
Es muss sichergestellt werden,
dass ausreichend Platz für Mon-
tage, Wartung und Reparaturen
zur Verfügung steht.
Der Standort sollte gut belüftet
I
sein.
ACHTUNG
Es muss an mehreren Seiten ein
größerer Freiraum als der Min-
destfreiraum vorhanden sein.
Mit einer beheizbaren Kon-
I
densat-Auffangwanne ist ein
Abfl ießen von Kondensat aus
der Wanne gewährleistet.
Es muss sichergestellt werden,
dass dieses Kondensatwasser
frostfei abgeführt werden kann
(Kies, Drainage).
CMF 80 / CMF 90 / CMT 100
A
mind. 50 mm
B
mind. 750 mm
C
mind. 150 mm
D
mind. 250 mm
E
mind. 100 mm
Wird das Außenmodul in einer
I
Gegend mit starkem Wind
aufgestellt, muss das Gerät vor
dem Wind geschützt werden.
Bei der Montage sind Schnee-
grenzen zu beachten (siehe
Abbildungen).
Es ist darauf zu achten, dass
I
das Außenmodul ausschließlich
senkrecht montiert wird.
Das Außenmodul wird mittels
I
4 Schrauben mit Schwingungs-
dämpfer auf Bodenkonsolen
befestigt.
Auch bei der Montage mit
einer Wandhalterung müssen
Schwingungsdämpfer verwen-
det werden. Durch die Schwin-
gungsdämpfer wird die Schall-
übertragung verringert.
Das Wasserhaushaltsgesetz ist
I
zu beachten.
E
Lufteintritt
D
A
B
CMF 140 / CMF 150 / CMT 150
mind. 50 mm
mind. 1000 mm
mind. 150 mm
mind. 500 mm
mind. 100 mm
Wind
Schnee
20 cm
Vor der Installation der elektrischen
Leitungen und der Kältemittel-
leitung am Außenmodul ist die
rechte Seitenwand des Gerätes zu
entfernen. Dazu sind drei Schrau-
ben an der Seitenwand zu lösen
und das Blech nach unten heraus-
zuziehen.
Ist unterhalb des Gerätes nicht
ausreichend Platz für die Kälte-
mittelleitungen, können aus dem
unteren Verkleidungsblech die vor-
gestanzten Aussparungen entfernt
C
werden und die Leitungen durch
Luftaustritt
diese Öffnungen geführt werden.
vorgestanzte Aussparungen
13
